הבחנה בין ציפויי אלקטרודות שחורים בייצור סוללות
ייצור סוללות ליתיום-יון דורש דיוק מרבי.

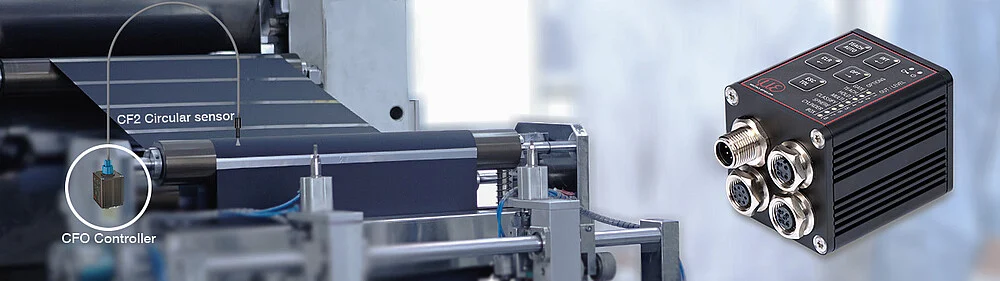

הבחנה בין ציפויי האנודה והקתודה השחורים כדי לבדוק את מיקום האלקטרודות ביחס לסרט המפריד. מערכת colorSENSOR CFO200 עם חיישן טבעתי CFS2-M11 מודדת את הבדלי הצבע בזמן אמת.
האתגר היישומי
הבחנה בין ציפויי אנודה וקתודה שחורים כדי לבדוק את מיקום האלקטרודות ביחס לסרט המפריד.
תנאי המדידה
היישום כולל סרט נחושת מצופה גרפיט באנודה וסרט אלומיניום מצופה תחמוצת ליתיום־מתכת בקתודה.
שיטת המדידה והמערכת
מערכת colorSENSOR CFO200 עם חיישן טבעתי CFS2-M11 מודדת את הבדלי הצבע העדינים בזמן אמת.
רכיבי המערכת המוזכרים במקור
- colorSENSOR CFO200
- CFS2-M11
התוצאה
המקור מדווח על מדידה בתדר נמוך מ־30 kHz ועל אפשרות שילוב במערכות ייצור קיימות.
הבעיה
ייצור סוללות ליתיום-יון דורש דיוק מרבי.
השיטה
ייצור סוללות ליתיום-יון דורש דיוק מרבי. יריעות נשא משולבות עם אנודה וקתודה ליצירת תא. האנודה היא יריעת נחושת בציפוי גרפיט שחור עמוק, והקתודה היא יריעת אלומיניום בציפוי תחמוצת מתכת ליתיום שחורה. קשה להבחין בין גווני השחור, אך ההבחנה חשובה לאמינות ולתפקוד הסוללה ומאפשרת לבדוק שהאלקטרודות, שביניהן יריעת מפריד, מוקמו נכון.
