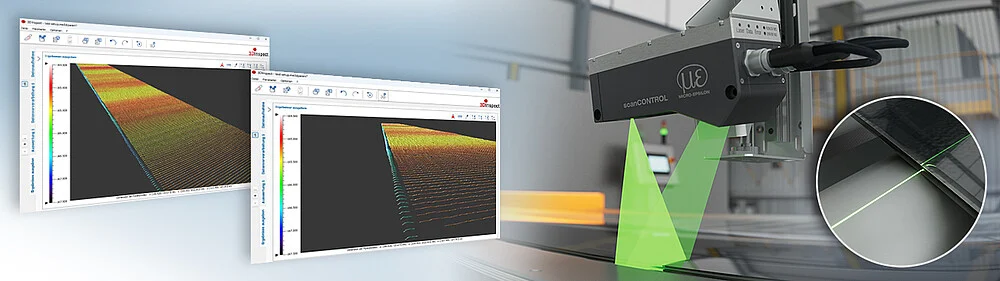

בדיקת מיקום יריעה בזכוכית בטיחות רבודה בקו הייצור
בזכוכית רבודה מחברים שתי שמשות או יותר בחום ובלחץ באמצעות יריעה פלסטית ויסקו-אלסטית ועמידה לקריעה.
זיהוי עודף או חוסר סרט, שאריות סרט וגופים זרים בקצה הזכוכית במהלך הייצור. סורק לייזר 4K מסוג scanCONTROL 8500-100 בודק את קצה הזכוכית הנע ומבדיל בין הסרט לזכוכית; חיישן SMART יכול לעצור את התהליך דרך PLC כאשר חריגה חוצה גבול שהוגדר.
האתגר היישומי
זיהוי עודף או חוסר סרט, שאריות סרט וגופים זרים בקצה זכוכית רבודה.
תנאי המדידה
החיישן ממוקם מעל קצה הזכוכית הנעה לרוחב ומכוון אל הסרט.
שיטת המדידה והמערכת
סורק scanCONTROL 8500-100 בודק את קצה הזכוכית ומנצל ניגוד אופטי שנוצר מתופעת בירפרינג׳נס כדי להבדיל בין הסרט לזכוכית.
רכיבי המערכת המוזכרים במקור
- scanCONTROL 8500-100
התוצאה
המקור מדווח על זיהוי מוקדם של חריגות ועל הפחתת פסולת הנגרמת ממיקום שגוי של הסרט.
הבעיה
בזכוכית רבודה מחברים שתי שמשות או יותר בחום ובלחץ באמצעות יריעה פלסטית ויסקו-אלסטית ועמידה לקריעה.
השיטה
בזכוכית רבודה מחברים שתי שמשות או יותר בחום ובלחץ באמצעות יריעה פלסטית ויסקו-אלסטית ועמידה לקריעה. מיקומה המדויק חיוני לאיכות האופטית ולאיכות הריבוד. עודף או חוסר יריעה, שאריות וגופים זרים פוגעים באיכות ובשלבי הייצור הבאים.
