בדיקת מישוריות של מצעים אלקטרוניים
ייצור אלקטרוניקה דורש דיוק גבוה במיוחד במישוריות של מעגלים מודפסים PCB ומעגלים גמישים FPC.
ייצור אלקטרוניקה דורש דיוק גבוה במיוחד במישוריות של מעגלים מודפסים PCB ומעגלים גמישים FPC. גם סטיות קטנות עלולות לשבש את העיבוד.

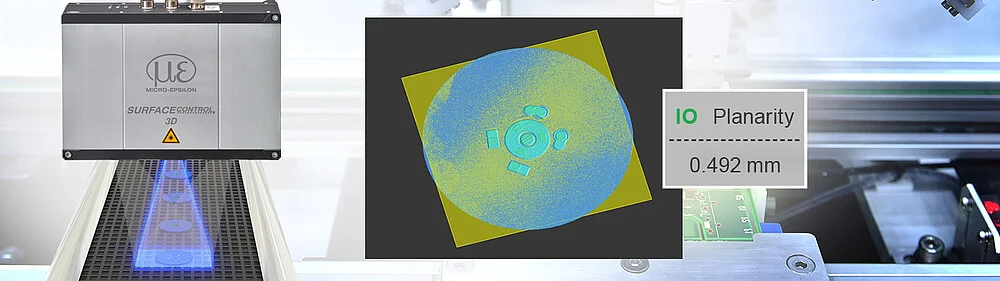

חיישני surfaceCONTROL 3D ברזולוציה גבוהה מזהים הבדלי גובה זעירים ומאפשרים ניתוח מישוריות של כל פני המצע בקו ובזמן אמת. ניתן לשלבם בקווי ייצור ואוטומציה קיימים לשמירת איכות התהליך.
החיישנים קולטים משטחים שלמים בתמונת הבזק יחידה ויוצרים ענן נקודות ברזולוציה גבוהה, המשמש מודל גובה דיגיטלי. חזרתיות המגיעה עד 0.25 µm מאפשרת לזהות סטיות מישוריות קטנות מאוד. שדות מדידה שונים מתאימים לממדים ולגאומטריות מגוונים.
ממשקים מתקדמים מאפשרים שילוב בקו אוטומטי. מהירות המדידה הגבוהה מתאימה לתהליכי עצירה ותנועה על מסועים או שולחנות חלוקה סיבוביים.
הבעיה
ייצור אלקטרוניקה דורש דיוק גבוה במיוחד במישוריות של מעגלים מודפסים PCB ומעגלים גמישים FPC.
השיטה
ייצור אלקטרוניקה דורש דיוק גבוה במיוחד במישוריות של מעגלים מודפסים PCB ומעגלים גמישים FPC. גם סטיות קטנות עלולות לשבש את העיבוד. חיישני surfaceCONTROL 3D ברזולוציה גבוהה מזהים הבדלי גובה זעירים ומאפשרים ניתוח מישוריות של כל פני המצע בקו ובזמן אמת. ניתן לשלבם בקווי ייצור ואוטומציה קיימים לשמירת איכות התהליך.
