זיהוי עומק קדח בחלקים חרוטים
עומק הקדח הוא מאפיין איכות חשוב בחלקים חרוטים, למשל מנחושת.

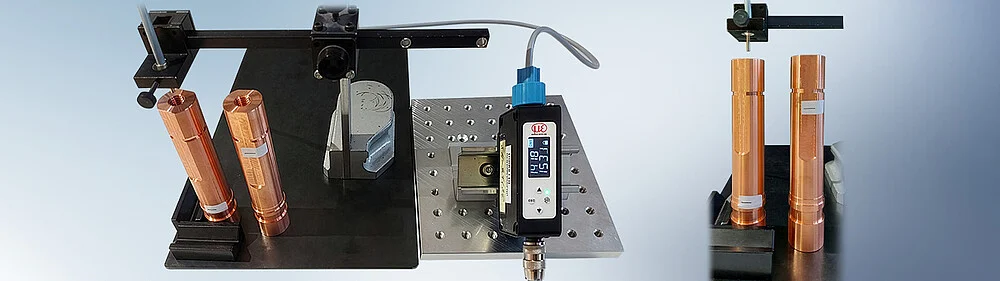

עומק הקדח הוא מאפיין איכות חשוב בחלקים חרוטים, למשל מנחושת. קדחים עמוקים או עדינים, תכונות חומר ופני שטח וגישה מוגבלת מקשים על בדיקה רגילה. optoCONTROL CLS1000 עם חיישן סיב אופטי בהחזרה CFS4-A11 מאפשר מדידה ללא מגע, אמינה ומדויקת.
החיישן מודד מלמעלה לתוך הקדח. ככל שהוא עמוק יותר, מוחזר פחות אור והאות החשמלי נחלש. כך ניתן לזהות הבדלי עומק עד 50 µm. הערכים מוצגים ישירות בתצוגה לזיהוי מהיר של סטיות ולהערכת איכות החלק.
זווית האלומה הקטנה, 22°, מאפשרת לחיישן CFS4-A11 למדוד קדחים עמוקים עד 1,200 mm לכל היותר.
הבעיה
עומק הקדח הוא מאפיין איכות חשוב בחלקים חרוטים, למשל מנחושת.
השיטה
עומק הקדח הוא מאפיין איכות חשוב בחלקים חרוטים, למשל מנחושת. קדחים עמוקים או עדינים, תכונות חומר ופני שטח וגישה מוגבלת מקשים על בדיקה רגילה. optoCONTROL CLS1000 עם חיישן סיב אופטי בהחזרה CFS4-A11 מאפשר מדידה ללא מגע, אמינה ומדויקת. החיישן מודד מלמעלה לתוך הקדח. ככל שהוא עמוק יותר, מוחזר פחות אור והאות החשמלי נחלש. כך ניתן לזהות הבדלי עומק עד 50 µm. הערכים מוצגים ישירות בתצוגה לזיהוי מהיר של סטיות ולהערכת איכות החלק.
