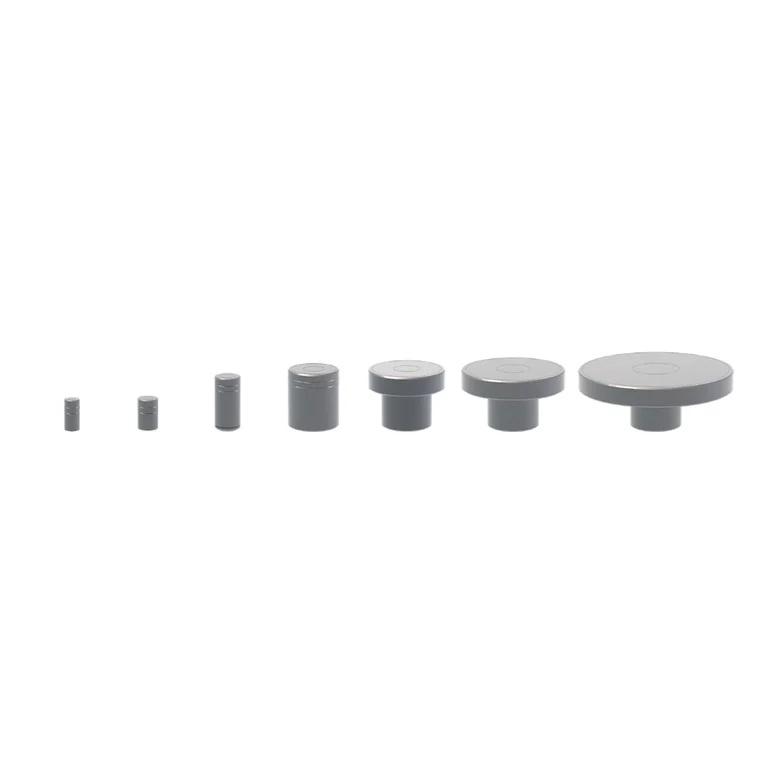

capaNCDT CS-x קיבולי

capaNCDT CS-x — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום קיבולי.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה

הורדת גיליון נתונים הסדרה באתר Micro-Epsilon

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של capaNCDT CS-x
מסת רכיב	0.0018–0.1791 kg
חלון מדידה מהחיישן	0–20 mm
רזולוציה	0.000075–0.2 µm
טווח מדידה נטו	0.125–5 mm
מידת שטח מדידה פעיל לפי המקור	2.9–17.8 mm
לינאריות	0.125–15 µm
מספר ערוצי מדידה	1–8
קוטר מטרה מומלץ	5–57 mm
דיוק	0.125–15 µm
קצב דגימת ADC	1000–8500 samples/s

בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של capaNCDT CS-x לפי פרמטר
פרמטר	CS-0,25/C eli-m-7011946d88f324d6ed346710	CS-0,5/C eli-m-56ddc2fd0f240bef142f1550	CS-1/B eli-m-7cb0ab727d8742d5ceeae037	CS-10/B eli-m-8c9b8e7aec464799fc10facd	CS-2/B eli-m-308abe207709ae8d55ef30d0	CS-3/B eli-m-f9207e6e2f9f8e8bf5ef5149	CS-5/B eli-m-5eb97c5793c9fbc643e9a558
מסת רכיב	0.0018 kg	0.0036 kg	0.0077 kg	0.1791 kg	0.0456 kg	0.06420000000000001 kg	0.09129999999999999 kg
דרגת אטימות IP	ip40	ip40	ip40	ip40	ip40	ip40	ip40
חלון מדידה מהחיישן	0–0.5 mm	0–0.25 mm	0–0.5 mm	0–20 mm	0–1 mm	0–3 mm	0–5 mm
יציבות תרמית במיקרון לקלווין	-0.015 µm/K	-0.025 µm/K	-0.035 µm/K	-0.5 µm/K	-0.13 µm/K	-0.3 µm/K	-0.35 µm/K
ממשקים מובנים	ethernet	ethernet	ethernet	ethercat	ethercat	ethernet	ethernet
רזולוציה	7.499999999999999e-05 µm	0.009999999999999998 µm	0.0003 µm	0.2 µm	0.0005999999999999999 µm	0.06 µm	0.1 µm
תחילת טווח המדידה	0 mm	0 mm	0 mm	0 mm	0 mm	0 mm	0 mm
טווח מדידה נטו	0.125 mm	0.5 mm	1 mm	5 mm	2 mm	1.5 mm	5 mm
טמפרטורת עבודה	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C
מידת שטח מדידה פעיל לפי המקור	2.9 mm	3.9 mm	5.5 mm	17.8 mm	7.9 mm	9.6 mm	12.5 mm
לינאריות	0.125 µm	0.15 µm	1 µm	15 µm	0.4 µm	0.6 µm	1 µm
בסיס הגדרת לינאריות	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (2-channel base) + DL6510 + CPM6011 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6238 + DL6228 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (2-channel base) + DL6510 + CP6001 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6228 + DL6228 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6120/IP controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6238 + DL6228 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (2-channel base) + DL6530 controller contribution.
מספר ערוצי מדידה	8	8	4	4	1	4	2
טמפרטורת אחסון	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C
בסיס קצב הדגימה	DL6230: 5 kHz bandwidth; DT6220 digital rate 3.906 kSamples/s	DL6510 with CPM6011: 8.5 kHz bandwidth in the official maximum-two-channel DT6530 base system	DL6230: 5 kHz bandwidth; DT6220 digital rate 3.906 kSamples/s	DL6510 with CP6001: 8.5 kHz bandwidth in the official maximum-two-channel DT6530 base system	DL6510 with CPM6011: 8.5 kHz bandwidth in the official maximum-eight-channel DT6530 base system	DL6510 with CPM6011: 8.5 kHz bandwidth in the official maximum-two-channel DT6530 base system	DL6222: 20 kHz bandwidth; DT6222 digital rate 3.906 kSamples/s
נתון טכני לפי גודל ובסיס במקור	0-0.25 mm model-level measuring interval	0-0.5 mm model-level measuring interval	0-1 mm model-level measuring interval	0-10 mm model-level measuring interval	0-2 mm model-level measuring interval	0-3 mm model-level measuring interval	0-5 mm model-level measuring interval
פרטי ממשק ואות לפי המקור	Analog 0-10V	Analog 0-10V	Analog 0-10V	4-20mA	4-20mA	Analog 0-10V	Analog 0-10V
תיאור מיקום דפינה מומלץ	defined clamping range marked on sensor	defined clamping range marked on sensor	לא צוין	לא צוין	לא צוין	לא צוין	לא צוין
קוטר מטרה מומלץ	5 mm	7 mm	9 mm	57 mm	17 mm	27 mm	37 mm
מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע
דיוק	0.125 µm	0.15 µm	1 µm	15 µm	0.4 µm	0.6 µm	1 µm
קצב דגימת ADC	5000 samples/s	5000 samples/s	8500 samples/s	1000 samples/s	1000 samples/s	5000 samples/s	5000 samples/s
מיקום דפינה מומלץ	לא צוין	לא צוין	7.5 mm behind sensor face	7.5 mm behind sensor face	7.5 mm behind sensor face	7.5 mm behind sensor face	7.5 mm behind sensor face
סטטוס	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל
גיליון נתונים	PDF — CS-0,25/C (נפתח בלשונית חדשה)	PDF — CS-0,5/C (נפתח בלשונית חדשה)	PDF — CS-1/B (נפתח בלשונית חדשה)	PDF — CS-10/B (נפתח בלשונית חדשה)	PDF — CS-2/B (נפתח בלשונית חדשה)	PDF — CS-3/B (נפתח בלשונית חדשה)	PDF — CS-5/B (נפתח בלשונית חדשה)
