capaNCDT modular controller components קיבולי

capaNCDT modular controller components — בקרי מדידה של Micro-Epsilon בתחום קיבולי.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה
לאתר של Micro-Epsilon (נפתח בלשונית חדשה)

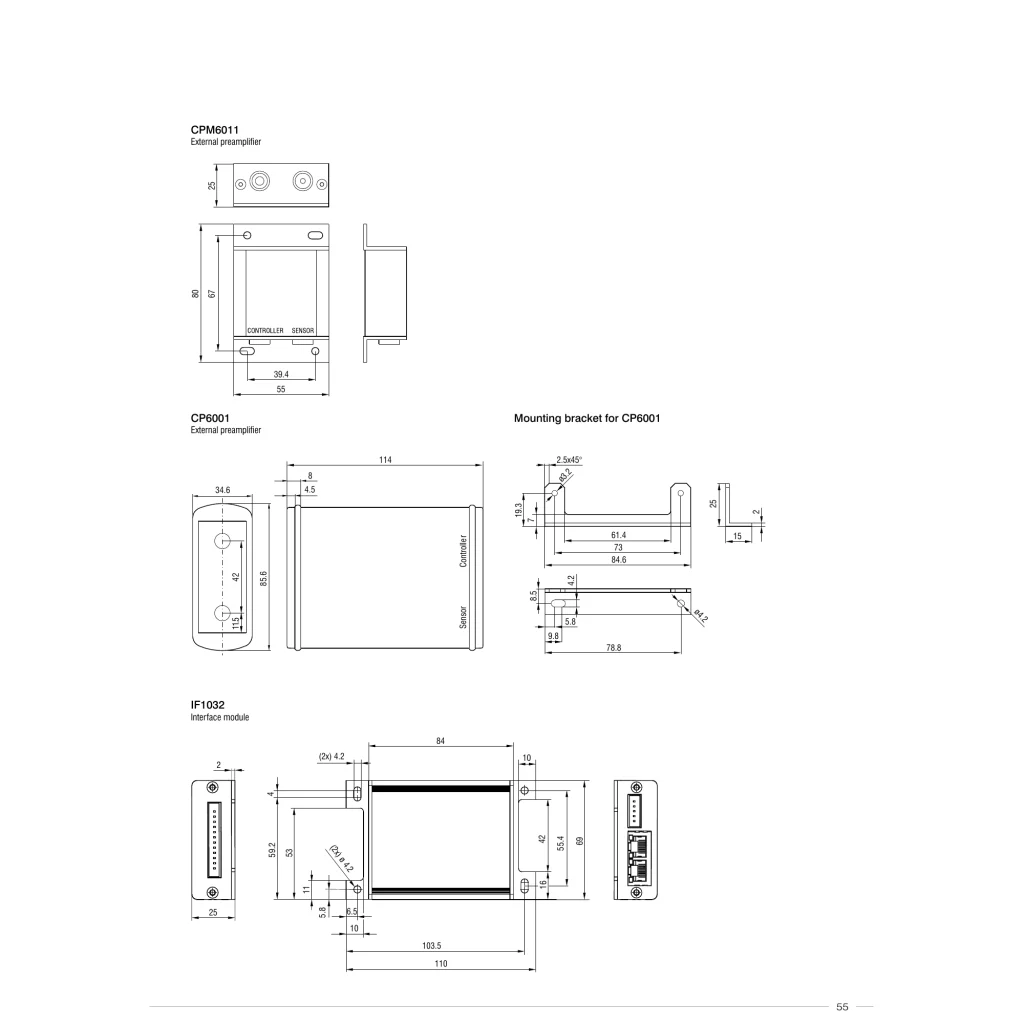

עמוד שרטוט יצרן מלא עבור CPM6011, עמוד 55. יש לבחור את המבט והתצורה המסומנים; אין להחיל מידות של רכיב אחר המופיע בעמוד.

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של capaNCDT modular controller components
רזולוציה (% FSO) 0.00003–0.0005 %
לינאריות (% FSO) 0.02–0.1 %
תדר חיתוך היענות 1000–20000 Hz
מסת רכיב 0.185–0.4 kg
צריכת הספק 1.2–1.9 W
בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של capaNCDT modular controller components לפי פרמטר
פרמטר CPM6011 eli-m-d57805cea1c131b9629921c6 DL6220 eli-m-8efb122bbea5ef43c60cbbbe DL6222 eli-m-ebed96f24345464c4c24f3dc DL6228 eli-m-16e6a2227aca0a39e3242762 DL6229 eli-m-7290c7a004ff9368b593a111 DL6230 eli-m-bb163e66e871461c6b1bf807 DL6510 eli-m-9c39d6f4ffc86df368ec2970 DL6530 eli-m-33de587e48cc222203042670 DT6229 eli-m-b5666df13db0300baced5fd9
מידה לפי סימון בשרטוט 55 mm לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
מגע ללא מגע לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
רזולוציה (% FSO) לא צוין 0.0004 % 0.0005 % 0.0005 % לא צוין 0.0001 % 3e-05 % 3e-05 % 0.0004 %
לינאריות (% FSO) לא צוין 0.05 % 0.1 % 0.05 % לא צוין 0.025 % 0.025 % 0.025 % 0.02 %
תדר חיתוך היענות קצב מרבי עם בקר תואם לא צוין 5000 Hz 20000 Hz 1000 Hz לא צוין 5000 Hz 8500 Hz 8500 Hz לא צוין
מסת רכיב לא צוין 0.185 kg 0.185 kg 0.185 kg לא צוין 0.21 kg 0.4 kg 0.4 kg לא צוין
צריכת הספק לא צוין 1.9 W 1.2 W 1.8 W לא צוין 1.9 W לא צוין לא צוין לא צוין
מספר ערוצי מדידה לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 8
ממשקים מובנים לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין ethernet
קצב עדכון יציאה לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 3906 Hz
סטטוס פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל
גיליון נתונים PDF — CPM6011 (נפתח בלשונית חדשה) PDF — DL6220 (נפתח בלשונית חדשה) PDF — DL6222 (נפתח בלשונית חדשה) PDF — DL6228 (נפתח בלשונית חדשה) PDF — DL6229 (נפתח בלשונית חדשה) PDF — DL6230 (נפתח בלשונית חדשה) PDF — DL6510 (נפתח בלשונית חדשה) PDF — DL6530 (נפתח בלשונית חדשה) PDF — DT6229 (נפתח בלשונית חדשה)

התעשיות שאנו משרתים

שאלות נפוצות

תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

‏נדרשים מודול בסיס ‎DT62xx,‎ דמודולטור ‎DL62xx‎ מתאים לכל ערוץ, ראשי חיישן וכבלי ‎Triax‎ תואמים. אפשר להרכיב עד ארבעה ערוצים בתצורות שהיצרן מגדיר.

‏מודול הבסיס קובע את הממשק: לדוגמה ‎DT6220‎ עבור ‎Ethernet,‎ ‏‎DT6230‎ עבור ‎Ethernet/EtherCAT‎ ו־‎DT6240‎ עבור ‎PROFINET.‎ הדמודולטור נבחר בנפרד לפי הביצועים והראש.

‏לא. הטבלה מציינת רזולוציה ולינאריות שונות לדמודולטורים. יש לשייך את הביצועים למודול שנבחר, ולא לכל מודול בסיס בשם ‎DT62xx.‎

‏לא. רוחב הפס האנלוגי וקצב העברת המדידות הם נתונים נפרדים. למשל, בטבלת ‎DT6220/6230/6240‎ מצוין קצב מרבי של ‎3.906 kHz.‎

‏לא. היצרן מגדיר מסלול ‎HT‎ ייעודי עם ‎DL6228‎ ו־‎DT6228/DT6238.‎ התאמת מחבר לבדה אינה מבטיחה את ביצועי ערוץ המדידה.
