confocalDT IFD2415 קונפוקלי כרומטי

confocalDT IFD2415 — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום קונפוקלי כרומטי.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה

הורדת גיליון נתונים הסדרה באתר Micro-Epsilon

תצלום מוצר רשמי של Micro-Epsilon המציג את חיישני confocalDT IFD2410 ו-IFD2415

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של confocalDT IFD2415
דרגת אטימות IP	ip65
קוטר כתם אור	0.008–0.016 mm
לינאריות	0.25–2.5 µm
רזולוציית קידוד יציאה	18–32 bit
רזולוציה	0.004–0.08 µm
עובי מטרה מזערי	0.05–0.5 mm
תחילת טווח המדידה	10–50 mm
טווח מדידה נטו	1–10 mm
מסת רכיב	0.5–0.8 kg
זווית מדידה מרבית	17–30 deg

בקשת הצעת מחיר למוצר הזה

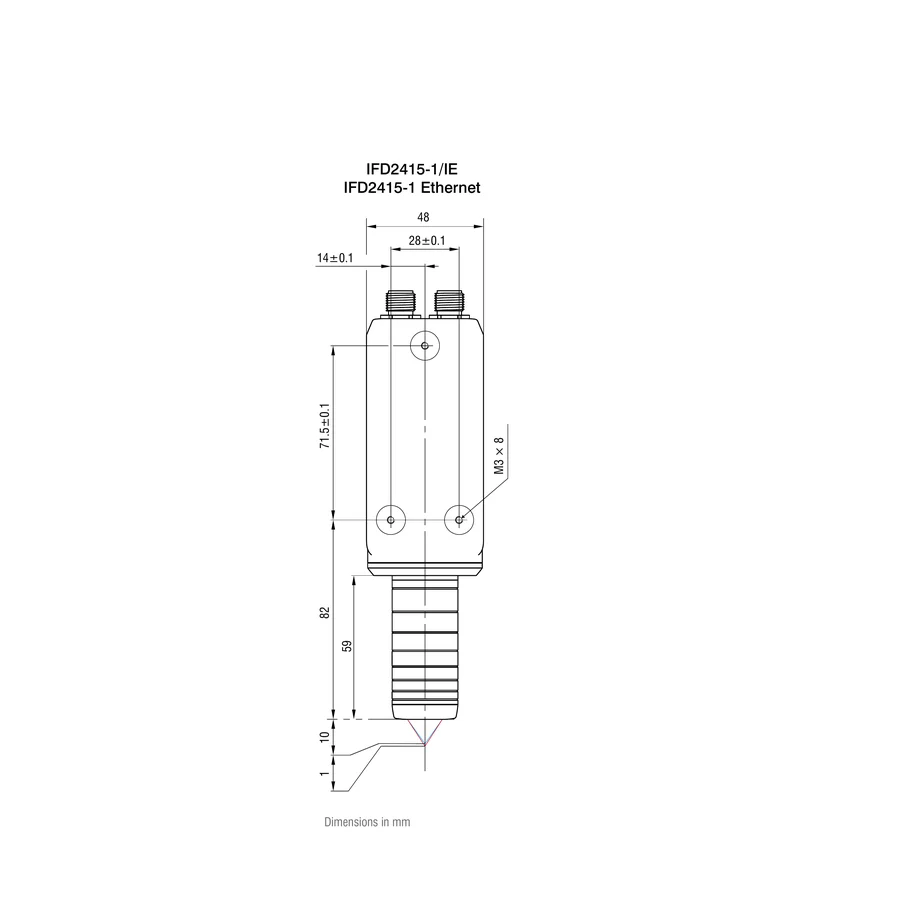

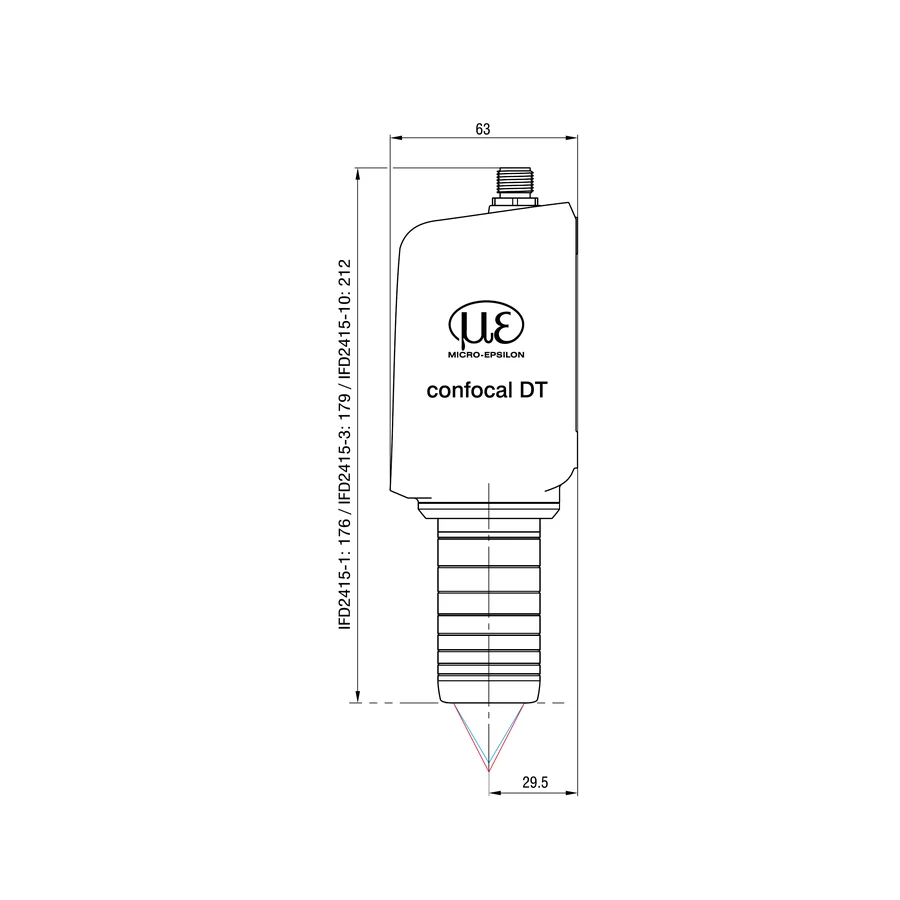

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של confocalDT IFD2415 לפי פרמטר
פרמטר	IFD2415-1 eli-m-1ae61d415651bcccafd66751	IFD2415-1/IE eli-m-145576fa56c2abff422f859b	IFD2415-10 eli-m-2309aa663e3e9a216f337d59	IFD2415-10/IE eli-m-a8d6681c5432dd7e91060e14	IFD2415-3 eli-m-056c2e41b01a7b1d794acb14	IFD2415-3/IE eli-m-465f39835eac82bff25ba2ee
דרגת אטימות IP	ip65	ip64	ip65	ip64	ip65	ip64
קוטר כתם אור	0.008 mm	0.008 mm	0.016 mm	0.016 mm	0.009000000000000001 mm	0.009000000000000001 mm
בסיס קצב הדגימה	IFD2415 integrated controller: up to 25 kHz; multi-peak thickness mode is documented for transparent layers	לא צוין	IFD2415 integrated controller: up to 25 kHz; multi-peak thickness mode is documented for transparent layers	לא צוין	IFD2415 integrated controller: up to 25 kHz; multi-peak thickness mode is documented for transparent layers	לא צוין
בסיס הגדרת לינאריות	https://www.micro-epsilon.com/fileadmin/download/products/dat--confocalDT-IFD2415--en.pdf published optical-probe linearity; axial resolution is not substituted for linearity.	לא צוין	https://www.micro-epsilon.com/fileadmin/download/products/dat--confocalDT-IFD2415--en.pdf published optical-probe linearity; axial resolution is not substituted for linearity.	לא צוין	https://www.micro-epsilon.com/fileadmin/download/products/dat--confocalDT-IFD2415--en.pdf published optical-probe linearity; axial resolution is not substituted for linearity.	לא צוין
לינאריות	0.25 µm	לא צוין	2.5 µm	לא צוין	0.75 µm	לא צוין
חומר מטרה	Reflective, diffuse as well as transparent surfaces (e.g. glass)	Reflective, diffuse as well as transparent surfaces (e.g. glass)	Reflective, diffuse as well as transparent surfaces (e.g. glass)	Reflective, diffuse as well as transparent surfaces (e.g. glass)	Reflective, diffuse as well as transparent surfaces (e.g. glass)	Reflective, diffuse as well as transparent surfaces (e.g. glass)
רזולוציית קידוד יציאה	32 bit	לא צוין	18 bit	לא צוין	18 bit	לא צוין
תאורת סביבה מותרת	30,000 lx	30,000 lx	30,000 lx	30,000 lx	30,000 lx	30,000 lx
ממשקים מובנים	profinet	profinet	ethernet	rs422	ethernet_ip	profinet
רזולוציה	0.004 µm	0.03799999999999999 µm	0.018 µm	0.018 µm	0.015 µm	0.07999999999999999 µm
חיבור חשמלי	12-pin M12 for supply, Ethernet, RS422 and sync; 17-pin M12 for I/O, analog and encoder; optional 3/6/9/15 m cable extension.	12-pin M12 for supply, encoder, EtherCAT, PROFINET, EtherNet/IP, RS422 and sync; 17-pin M12 for I/O, analog and encoder; optional 3/6/9/15 m cable extension.	12-pin M12 for supply, Ethernet, RS422 and sync; 17-pin M12 for I/O, analog and encoder; optional 3/6/9/15 m cable extension.	12-pin M12 for supply, encoder, EtherCAT, PROFINET, EtherNet/IP, RS422 and sync; 17-pin M12 for I/O, analog and encoder; optional 3/6/9/15 m cable extension.	12-pin M12 for supply, Ethernet, RS422 and sync; 17-pin M12 for I/O, analog and encoder; optional 3/6/9/15 m cable extension.	12-pin M12 for supply, encoder, EtherCAT, PROFINET, EtherNet/IP, RS422 and sync; 17-pin M12 for I/O, analog and encoder; optional 3/6/9/15 m cable extension.
עובי מטרה מזערי	0.05 mm	0.05 mm	0.5 mm	0.5 mm	0.15 mm	0.15 mm
טמפרטורת אחסון	-20–70 °C	-20–70 °C	-20–70 °C	-20–70 °C	-20–70 °C	-20–70 °C
מפתח נומרי NA	0.55	0.55	0.3	0.3	0.45	0.45
תחילת טווח המדידה	10 mm	10 mm	50 mm	50 mm	20 mm	20 mm
טווח מדידה נטו	1 mm	1 mm	10 mm	10 mm	3 mm	3 mm
מספר ערוצי מדידה	1	לא צוין	1	לא צוין	1	לא צוין
תחום קצבי מדידה מתכוונן	100–25000 Hz	לא צוין	לא צוין	לא צוין	לא צוין	לא צוין
פרטי ממשק ואות לפי המקור	Digital I/O	לא צוין	Digital I/O	לא צוין	Digital I/O	לא צוין
מסת רכיב	0.5 kg	0.5 kg	0.8 kg	0.8 kg	0.6 kg	0.6 kg
תיאור דפינה	Radial clamping (see accessories for mounting adapter), threaded holes	Radial clamping (see accessories for mounting adapter), threaded holes	Radial clamping (see accessories for mounting adapter), threaded holes	Radial clamping (see accessories for mounting adapter), threaded holes	Radial clamping (see accessories for mounting adapter), threaded holes	Radial clamping (see accessories for mounting adapter), threaded holes
קצב מדידה	25000 Hz	לא צוין	לא צוין	לא צוין	לא צוין	לא צוין
טמפרטורת עבודה	5–50 °C	5–50 °C	5–50 °C	5–50 °C	5–50 °C	5–50 °C
מספר שכבות במדידה מרובת פסגות	5 layers	5 layers	5 layers	5 layers	5 layers	5 layers
צריכת הספק	7 W	7 W	7 W	7 W	7 W	7 W
דיוק	0.2 µm	לא צוין	0.2 µm	לא צוין	0.2 µm	לא צוין
זווית מדידה מרבית	30 deg	30 deg	17 deg	17 deg	24 deg	24 deg
נתון טכני לפי גודל ובסיס במקור	1 mm net measuring range	לא צוין	10 mm net measuring range	לא צוין	3 mm net measuring range	לא צוין
מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע
קצב דגימת ADC	25000 samples/s	לא צוין	25000 samples/s	לא צוין	25000 samples/s	לא צוין
סטטוס	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל
גיליון נתונים	PDF — IFD2415-1 (נפתח בלשונית חדשה)	PDF — IFD2415-1/IE (נפתח בלשונית חדשה)	PDF — IFD2415-10 (נפתח בלשונית חדשה)	PDF — IFD2415-10/IE (נפתח בלשונית חדשה)	PDF — IFD2415-3 (נפתח בלשונית חדשה)	PDF — IFD2415-3/IE (נפתח בלשונית חדשה)
