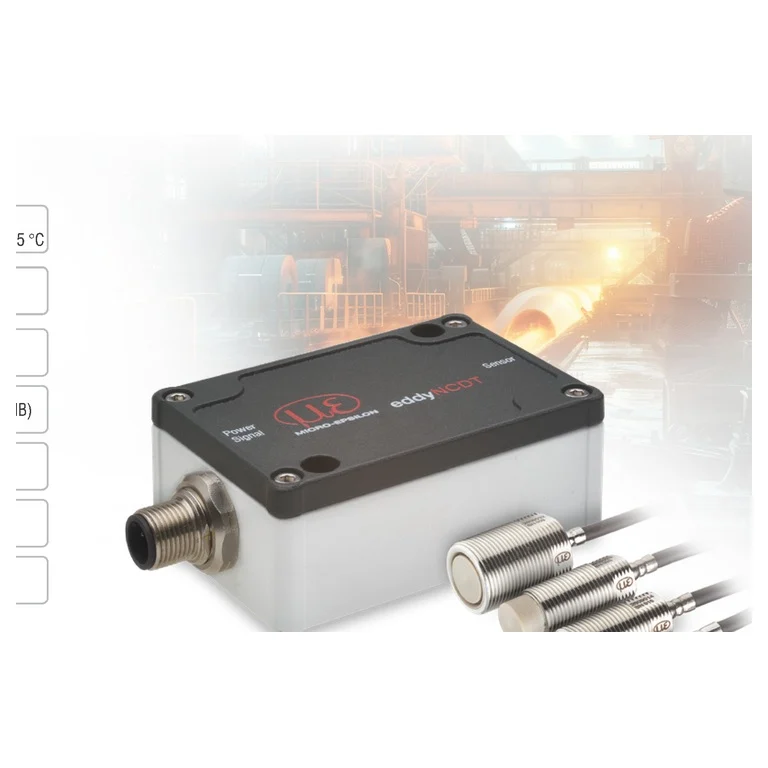

eddyNCDT 3020 השראתי
eddyNCDT 3020 — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום השראתי.
הורדת גיליון נתונים (נפתח בלשונית חדשה) הסדרה באתר Micro-Epsilon (נפתח בלשונית חדשה)
מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח מדידה נטו | 1–3 mm |
|---|---|
| לינאריות | 2–8 µm |
| קוטר מטרה מזערי | 18–36 mm |
| תחילת טווח המדידה | 0.1–0.3 mm |
| רזולוציה | 0.04–0.12 µm |
| טמפרטורת עבודה | -20–200 °C |
| טמפרטורת אחסון | -20–200 °C |
| סוף טווח המדידה | 1.1–3.3 mm |
| מרחק עבודה | 0.1–3.3 mm |
| דיוק | 2–6 µm |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.

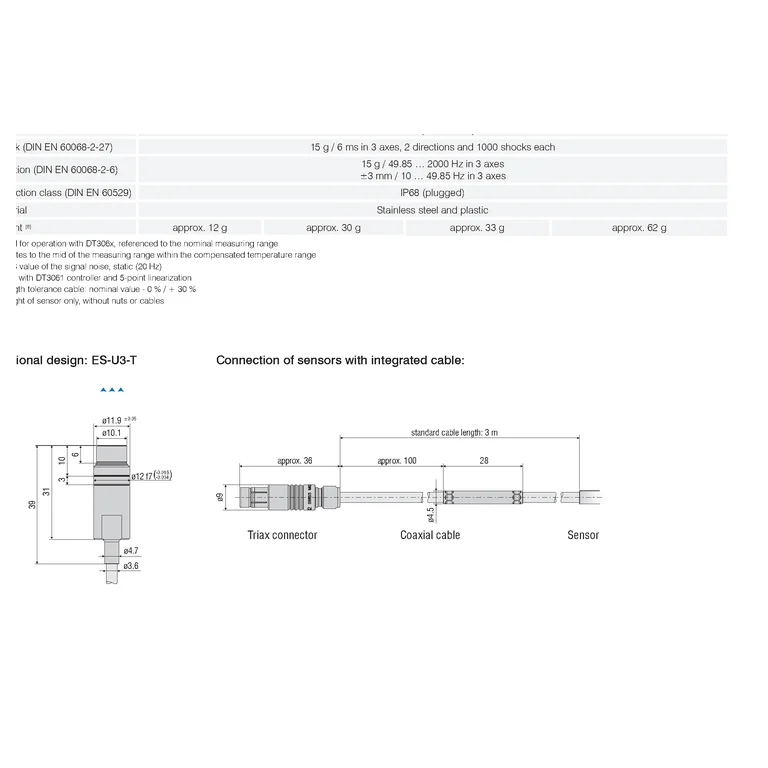

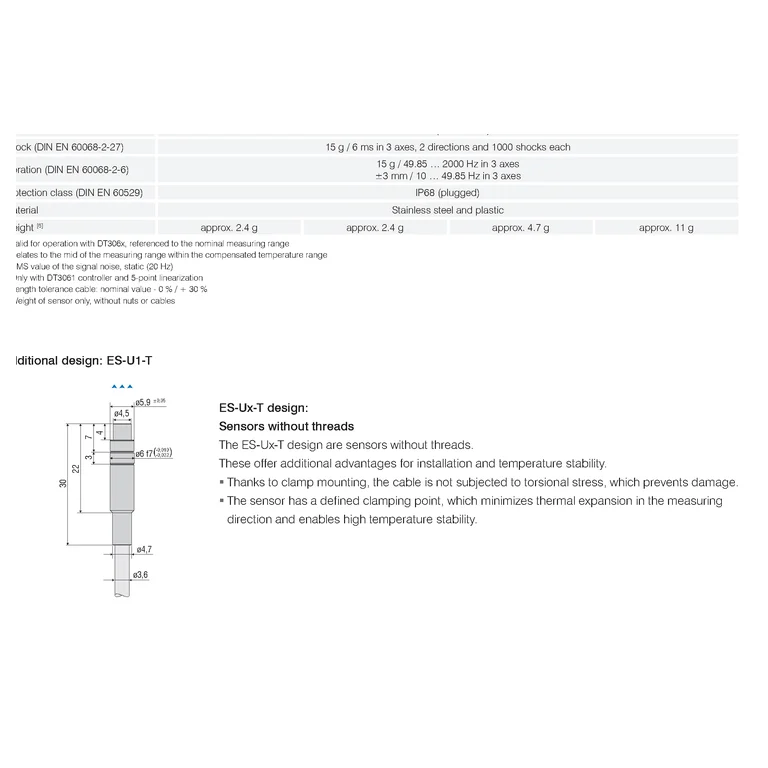

| פרמטר | ES-U1-T eli-m-bdc9a6e010aa55d7825e4dbf | ES-U3-T eli-m-c3d4da586a6624cc4bf6f0d9 |
|---|---|---|
| ממשקים מובנים | ethercat | ethernet |
| טווח מדידה נטו | 1 mm | 3 mm |
| מספר ערוצי מדידה | 1 | 1 |
| דרגת אטימות IP | ip67 | ip67 |
| לינאריות | 2 µm | 8 µm |
| קוטר מטרה מזערי | 18 mm | 36 mm |
| תחילת טווח המדידה | 0.1 mm | 0.3 mm |
| רזולוציה | 0.04 µm | 0.12 µm |
| טמפרטורת עבודה | -20–180 °C | -20–200 °C |
| טמפרטורת אחסון | -20–180 °C | -20–200 °C |
| סיכוך חיישן | "unshielded" | "unshielded" |
| אורך כבל | 3 m | 3 m |
| סוף טווח המדידה | 1.1 mm | 3.3 mm |
| בסיס קצב הדגימה | DT3020: 80 kSamples/s analog output; 10 kSamples/s digital output; adjustable bandwidth up to 5 kHz | DT3020: 80 kSamples/s analog output; 10 kSamples/s digital output; adjustable bandwidth up to 5 kHz |
| דפינת חיישן | "Clamp mounting; no thread" | "Clamp mounting; no thread" |
| פרטי ממשק ואות לפי המקור | 4-20mA | Digital I/O |
| נתון טכני לפי גודל ובסיס במקור | 0-1 mm model-level measuring interval | 0-3 mm model-level measuring interval |
| דיוק (% FSO) | 0.2 % | 0.2 % |
| מרחק עבודה | 0.1–1.1 mm | 0.3–3.3 mm |
| בסיס הגדרת לינאריות | Official ES-U1-T sensor linearity; the DT3020 controller adds <±0.2% FSO after 3-point linearization. | Official ES-U3-T sensor linearity; the DT3020 controller adds <±0.2% FSO after 3-point linearization. |
| מגע | ללא מגע | ללא מגע |
| דיוק | 2 µm | 6 µm |
| קצב דגימת ADC | 80000 samples/s | 80000 samples/s |
| סטטוס | פעיל | פעיל |
| גיליון נתונים | PDF — ES-U1-T (נפתח בלשונית חדשה) | PDF — ES-U3-T (נפתח בלשונית חדשה) |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
הבקר מציע עדכון דיגיטלי של 10 kHz ועדכון אנלוגי של 80 kHz. תגובת התדר ניתנת להגדרה עד 5 kHz; אין להשתמש בקצב העדכון כרוחב פס.
הנתון קטן מ־±0.2% FSO מותנה בלינאריזציה בשלוש נקודות. יש להתאים את הלינאריזציה לראש, לחומר המטרה ולהתקנה.
לא. מצוינים 0.004% FSO ב־20 Hz ו־0.01% FSO ב־5 kHz. בוחרים את הנתון המתאים להגדרת הסינון ולדינמיקה.
לבקר טווח פעולה −20 עד 105°C. ראשי המדידה נבחרים בנפרד, ועד 200°C הוא נתון של ראשים מסוימים, לא של כל מערכת.
RS485 מובנה בבקר. USB, Ethernet ופרוטוקולים תעשייתיים דורשים את מודול הממשק המתאים; נדרשים גם כבל הזנה/אות וכבל ראש תואמים.
