eddyNCDT SGS4701 השראתי

eddyNCDT SGS4701 — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום השראתי.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה

הורדת גיליון נתונים הסדרה באתר Micro-Epsilon

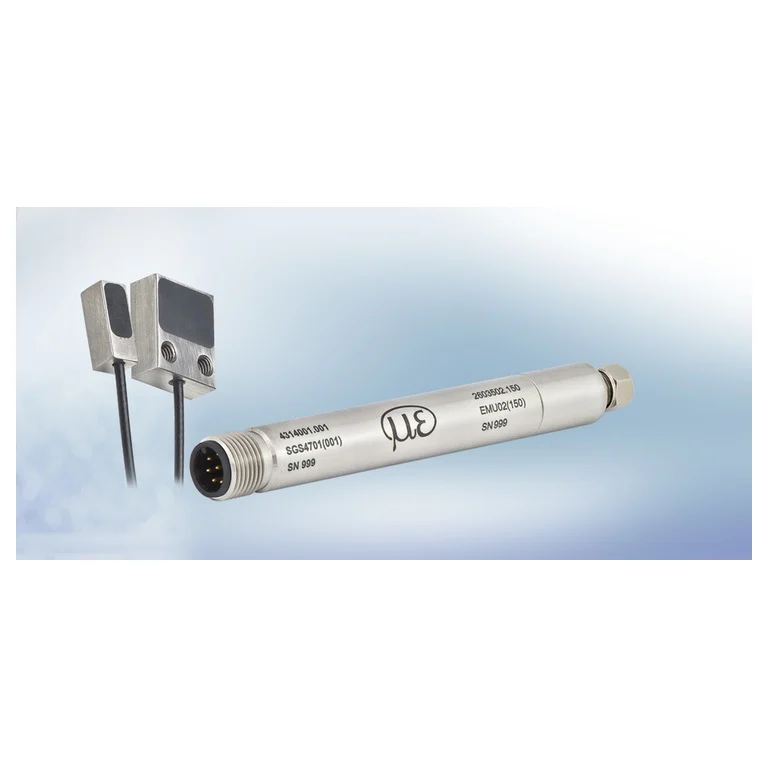

הדמיית יצרן רשמית של מערכת SGS4701 למדידת התפשטות ציר; רכיבי החיישן והבקר מוצגים יחד

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של eddyNCDT SGS4701
קצב עדכון יציאה	64000 Hz
טמפרטורת עבודה	10–70 °C
גודל מטרה מזערי לפי המקור	3.5–6 mm
מרחק עבודה	0.05–0.6 mm
קוטר מטרה מזערי	3.5–6 mm
טווח מדידה נטו	0.25–0.5 mm
תחילת טווח המדידה	0.05–0.1 mm
סוף טווח המדידה	0.3–0.6 mm

בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של eddyNCDT SGS4701 לפי פרמטר
פרמטר	SGS4701 (250 µm option) eli-m-67f731d867e33f606dc7aa74	SGS4701 (500 µm) eli-m-d7105bb79242195bd95fa4fd
קצב עדכון יציאה	לא צוין	לא צוין
טמפרטורת עבודה	0–90 °C	0–90 °C
בסיס קצב הדגימה	SGS4701 analog displacement output: 64 kSamples/s with 2 kHz frequency response	SGS4701 analog displacement output: 64 kSamples/s with 2 kHz frequency response
רזולוציה	0.5 µm	0.5 µm
תדר חיתוך אנלוגי עליון	2000 Hz	2000 Hz
מספר ערוצי מדידה	1	1
לינאריות	2 µm	2 µm
מסת רכיב	0.08500000000000001 kg	0.08500000000000001 kg
גודל מטרה מזערי לפי המקור	3.5 mm	6 mm
צריכת הספק	0.6 W	0.6 W
דרגת אטימות IP	ip67	ip67
פרטי ממשק ואות לפי המקור	Analog 0-10V	Analog 0-10V
נתון טכני לפי גודל ובסיס במקור	0-0.25 mm model-level measuring interval	0-0.5 mm model-level measuring interval
מרחק עבודה	0.05–0.3 mm	0.1–0.6 mm
קוטר מטרה מזערי	3.5 mm	6 mm
טווח מדידה נטו	0.25 mm	0.5 mm
אורך כבל	1 m	1 m
מתח הזנה	12–32 V	12–32 V
תחילת טווח המדידה	0.05 mm	0.1 mm
יציבות תרמית של חיישן באחוז FSO לקלווין	0.015	0.015
סוף טווח המדידה	0.3 mm	0.6 mm
הרשאה לקיצור כבל חיישן	false	false
מגע	ללא מגע	ללא מגע
דיוק	2 µm	2 µm
קצב דגימת ADC	64000 samples/s	64000 samples/s
סטטוס	פעיל	פעיל
גיליון נתונים	PDF — SGS4701 (250 µm option) (נפתח בלשונית חדשה)	PDF — SGS4701 (500 µm) (נפתח בלשונית חדשה)
