induSENSOR DTD LVDT
induSENSOR DTD — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום LVDT.
הורדת גיליון נתונים (נפתח בלשונית חדשה) הסדרה באתר Micro-Epsilon (נפתח בלשונית חדשה)
מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח מדידה נטו | 2–20 mm |
|---|---|
| לינאריות | 1–10 µm |
| חזרתיות | 0.15–1.5 µm |
| דיוק | 1–10 µm |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | DTD-10G8 eli-m-4b7d1d366fd881808e301224 | DTD-1G8 eli-m-1deae7e56bd4e1e1b56f86e9 | DTD-3G8 eli-m-8cb21e8835b6e710017718a3 | DTD-5G8 eli-m-d7297c73448e02aa5fa27231 |
|---|---|---|---|---|
| פרטי ממשק ואות לפי המקור | 4-20mA | RS422 / RS485 | RS422 / RS485 | 4-20mA |
| ממשקים מובנים | rs485 | profinet | rs485 | ethernet |
| טווח מדידה נטו | 20 mm | 2 mm | 6 mm | 10 mm |
| נתון טכני לפי גודל ובסיס במקור | 0-20 mm model-level measuring interval | 0-2 mm model-level measuring interval | 0-6 mm model-level measuring interval | 0-10 mm model-level measuring interval |
| בסיס קצב הדגימה | Integrated DTD cable controller controller | Integrated DTD cable controller controller | Integrated DTD cable controller controller | Integrated DTD cable controller controller |
| לינאריות | 10 µm | 1 µm | 3 µm | 5 µm |
| בסיס הגדרת לינאריות | Official Micro-Epsilon induSENSOR DTD data: independent linearity for the exact DTD-xG8 model. | Official Micro-Epsilon induSENSOR DTD data: independent linearity for the exact DTD-xG8 model. | Official Micro-Epsilon induSENSOR DTD data: independent linearity for the exact DTD-xG8 model. | Official Micro-Epsilon induSENSOR DTD data: independent linearity for the exact DTD-xG8 model. |
| חזרתיות | 1.5 µm | 0.15 µm | 0.45 µm | 0.75 µm |
| בסיס הגדרת חזרתיות | Official Micro-Epsilon induSENSOR DTD data: repeatability, 200 repetitions with each repetition averaged over 100 values. | Official Micro-Epsilon induSENSOR DTD data: repeatability, 200 repetitions with each repetition averaged over 100 values. | Official Micro-Epsilon induSENSOR DTD data: repeatability, 200 repetitions with each repetition averaged over 100 values. | Official Micro-Epsilon induSENSOR DTD data: repeatability, 200 repetitions with each repetition averaged over 100 values. |
| מספר ערוצי מדידה | 1 | 1 | 1 | 1 |
| מגע | במגע | במגע | במגע | במגע |
| קצב דגימת ADC | 300 samples/s | 300 samples/s | 300 samples/s | 300 samples/s |
| דיוק | 10 µm | 1 µm | 3 µm | 5 µm |
| רזולוציה (% FSO) | לא צוין | 0.024 % | לא צוין | לא צוין |
| רזולוציה מפורסמת בסיביות | לא צוין | 13 bit | לא צוין | לא צוין |
| סטטוס | פעיל | פעיל | פעיל | פעיל |
| גיליון נתונים | PDF — DTD-10G8 (נפתח בלשונית חדשה) | PDF — DTD-1G8 (נפתח בלשונית חדשה) | PDF — DTD-3G8 (נפתח בלשונית חדשה) | PDF — DTD-5G8 (נפתח בלשונית חדשה) |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

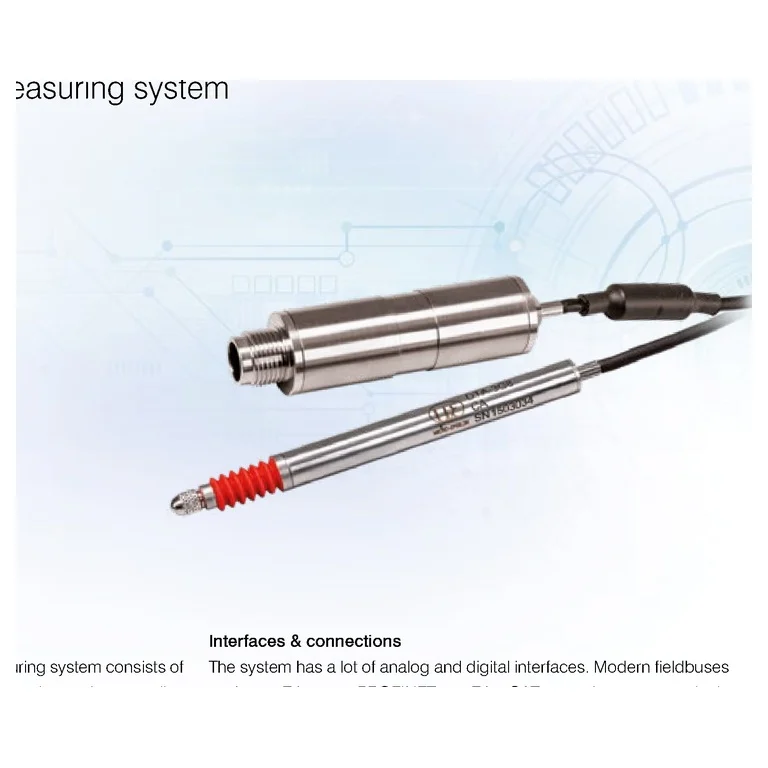

המערכת כוללת גשש עם מוט מדידה המונחה במסב החלקה ובקר קומפקטי, המחוברים בכבל באורך שלושה מטרים.
היצרן מציע מודולי ממשק אופציונליים ל־Ethernet, PROFINET ו־EtherCAT. יש לכלול את המודול המתאים בבניית המערכת.
היצרן מגדיר אותו כ־Frequency response ב־−3 dB, המתכוונן עד 300 Hz. אין להציגו אוטומטית כקצב יציאה דיגיטלי.
כן. המערכת המתוארת משתמשת בראש מדידה עם מוט מונחה ובעקרון LVDT. יש להתאים את מהלך המדידה ואת ההתקנה למגע בחלק.
לא. עמוד היצרן מפריד את שני הנתונים. יש להשוות דרישת חזרתיות לחזרתיות ודרישת סטייה לאורך הטווח ללינאריות של הדגם.
