thicknessCONTROL BTG 8702 קונפוקלי כרומטי
thicknessCONTROL BTG 8702 — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום קונפוקלי כרומטי.
הורדת גיליון נתונים (נפתח בלשונית חדשה) הסדרה באתר Micro-Epsilon (נפתח בלשונית חדשה)
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | thicknessCONTROL BTG 8702 C.C eli-m-7723ea1fafa96629d5df8469 | thicknessCONTROL BTG8702 2C.4K eli-m-dd0eab2e0f5964f12915238e |
|---|---|---|
| פרטי ממשק ואות לפי המקור | Digital I/O | Analog 0-10V |
| ממשקים מובנים | ethernet | ethercat |
| דיוק מערכת | 0.3 µm | 0.3 µm |
| בסיס הגדרת חזרתיות | Repeatability not stated in the reviewed official source. | Repeatability not stated in the reviewed official source. |
| נתון טכני לפי גודל ובסיס במקור | 0.01 mm thickness measuring range. | 0.01 mm thickness measuring range; 1600 mm named measuring width. |
| מגע | ללא מגע | ללא מגע |
| רוחב חומר מרבי | לא צוין | 1600 mm |
| סטטוס | פעיל | פעיל |
| גיליון נתונים | PDF — thicknessCONTROL BTG 8702 C.C (נפתח בלשונית חדשה) | PDF — thicknessCONTROL BTG8702 2C.4K (נפתח בלשונית חדשה) |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

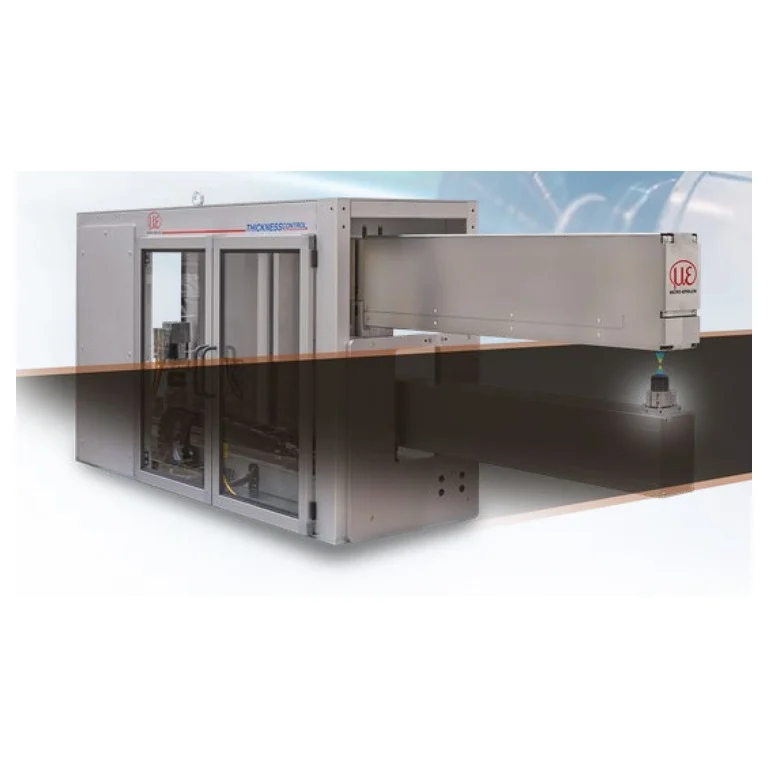

למדידת עובי יריעות אלקטרודה מצופות בייצור סוללות, באמצעות זוגות חיישנים קונפוקליים מנוגדים. מספר המסילות תלוי בתצורת המסגרות.
לא. הקטלוג מבדיל מסגרת אחת ושתי מסגרות, עם מספר זוגות חיישנים שונה. אין לשייך את מספר הערוצים המרבי לכל תצורה.
יש לקרוא גם את הטבלה. למשל קודי 3 ו־6 בטבלה זו מלווים בטווחים 3.6 ו־7 מ״מ. אין לחשב טווח על סמך שם בלבד.
לא. הטבלה מפרידה רזולוציה מדיוק מערכת במיקרונים, ומגדירה לדיוק בסיס 2 sigma ותקן מתכתי מחזיר אור.
לא. אלה שמות תצורה שונים במקורות. יש לשייך כל נתון למסמך ולדגם הנכונים, ולשמור קשרי מסגרת, חיישנים, מחשב וארון בהתאם.
