wireSENSOR MK120 חיישני משיכת חוט

חיישני משיכת חוט wireSENSOR MK120; בחירת הטווח והיציאה נעשית ברמת הדגם.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה
הורדת גיליון נתונים (נפתח בלשונית חדשה) הסדרה באתר Micro-Epsilon (נפתח בלשונית חדשה)

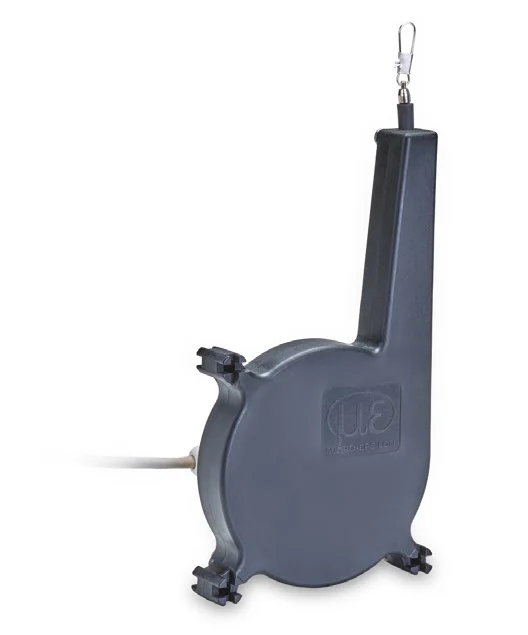

תמונת יצרן מייצגת של wireSENSOR MK120. המידות, החיבור והאבזור נקבעים לפי הדגם הנבחר.

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של wireSENSOR MK120
טווח מדידה נטו 3000–7500 mm
לינאריות 4500–11250 µm
בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של wireSENSOR MK120 לפי פרמטר
פרמטר WPS-3000-MK120-CR-I eli-m-addc37428ac9fdcbdde83a97 WPS-3000-MK120-CR-P eli-m-7bb7e1491d09dc91a9a6e42b WPS-3000-MK120-CR-U eli-m-be27def2af6b6645afd4cc2b WPS-5000-MK120-CR-I eli-m-8b5a385f583fd8e34313976e WPS-5000-MK120-CR-P eli-m-ec77dd8aa99430480312e827 WPS-5000-MK120-CR-U eli-m-bf8c3af5a028a05c790c144d WPS-7500-MK120-CR-I eli-m-b627b2bc0b4ad509fd5fe13a WPS-7500-MK120-CR-P eli-m-93f4137139ef23b60396d17f WPS-7500-MK120-CR-U eli-m-28f3f390f68cafc6d7c0dbb1
טווח מדידה נטו 3000 mm 3000 mm 3000 mm 5000 mm 5000 mm 5000 mm 7500 mm 7500 mm 7500 mm
יציאה חשמלית בתצורה הנבחרת current potentiometer voltage current potentiometer voltage current potentiometer voltage
אפשרויות שנבחרו בתצורה range=3000 mm; suffix=CR-I; output=Analog current range=3000 mm; suffix=CR-P; output=Potentiometer / resistance divider range=3000 mm; suffix=CR-U; output=Analog voltage range=5000 mm; suffix=CR-I; output=Analog current range=5000 mm; suffix=CR-P; output=Potentiometer / resistance divider range=5000 mm; suffix=CR-U; output=Analog voltage range=7500 mm; suffix=CR-I; output=Analog current range=7500 mm; suffix=CR-P; output=Potentiometer / resistance divider range=7500 mm; suffix=CR-U; output=Analog voltage
חיבור בתצורה הנבחרת Integrated cable, radial, 1 m Integrated cable, radial, 1 m Integrated cable, radial, 1 m Integrated cable, radial, 1 m Integrated cable, radial, 1 m Integrated cable, radial, 1 m Integrated cable, radial, 1 m Integrated cable, radial, 1 m Integrated cable, radial, 1 m
דרגת אטימות IP ip65 ip65 ip65 ip65 ip65 ip65 ip65 ip65 ip65
לינאריות (% FSO) 0.15 % 0.15 % 0.15 % 0.15 % 0.15 % 0.15 % 0.15 % 0.15 % 0.15 %
לינאריות 4500 µm 4500 µm 4500 µm 7500 µm 7500 µm 7500 µm 11250 µm 11250 µm 11250 µm
פרטים מכניים לפי טבלת היצרן Resolution: source gives a qualitative potentiometer limit; no numeric zero assigned. Resolution: source gives a qualitative potentiometer limit; no numeric zero assigned. Resolution: source gives a qualitative potentiometer limit; no numeric zero assigned. Resolution: source gives a qualitative potentiometer limit; no numeric zero assigned. Resolution: source gives a qualitative potentiometer limit; no numeric zero assigned. Resolution: source gives a qualitative potentiometer limit; no numeric zero assigned. Resolution: source gives a qualitative potentiometer limit; no numeric zero assigned. Resolution: source gives a qualitative potentiometer limit; no numeric zero assigned. Resolution: source gives a qualitative potentiometer limit; no numeric zero assigned.
מגע במגע במגע במגע במגע במגע במגע במגע במגע במגע
אפשרויות הזמנה ותלויות לא צוין לא צוין Standard 0–10 V; 0–5 V / ±5 V on request, page 58; final suffix/availability must be confirmed לא צוין לא צוין Standard 0–10 V; 0–5 V / ±5 V on request, page 58; final suffix/availability must be confirmed לא צוין לא צוין Standard 0–10 V; 0–5 V / ±5 V on request, page 58; final suffix/availability must be confirmed
סטטוס פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל
גיליון נתונים PDF — WPS-3000-MK120-CR-I (נפתח בלשונית חדשה) PDF — WPS-3000-MK120-CR-P (נפתח בלשונית חדשה) PDF — WPS-3000-MK120-CR-U (נפתח בלשונית חדשה) PDF — WPS-5000-MK120-CR-I (נפתח בלשונית חדשה) PDF — WPS-5000-MK120-CR-P (נפתח בלשונית חדשה) PDF — WPS-5000-MK120-CR-U (נפתח בלשונית חדשה) PDF — WPS-7500-MK120-CR-I (נפתח בלשונית חדשה) PDF — WPS-7500-MK120-CR-P (נפתח בלשונית חדשה) PDF — WPS-7500-MK120-CR-U (נפתח בלשונית חדשה)

התעשיות שאנו משרתים

שאלות נפוצות

תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

‏בטבלה מופיעים טווחים של ‎3000, 5000‎ ו־‎7500‎ מ״מ. בכל אחד מהם קיימות גרסאות ‎P‎ לפוטנציומטר, ‎U‎ למתח ו־‎I‎ לזרם, עם כבל ‎CR‎ רדיאלי יצוק באורך ‎1‎ מ׳.

‏גבול הלינאריות הוא ±‎0.15% FSO.‎ במונחי תזוזה, הטבלה מפרטת ±‎4.5,‎ ±‎7.5‎ ו־±‎11.25‎ מ״מ עבור טווחי ‎3000, 5000‎ ו־‎7500‎ מ״מ. אין להציג את הערך המוחלט כאילו הוא קבוע לכל הסדרה.

‏בטבלת הסדרה מצוין ‎IP65‎ וטמפרטורת עבודה של ‎−‎20‎ עד ‎+‎80°C.‎ יש לשמור על תנאי החיבור וההתקנה של הדגם שנבחר.

‏מצוינת תאוצה מרבית של כ־‎6g.‎ כוח המשיכה החוצה הוא עד כ־‎10 N‎ וכוח ההחזרה לפחות כ־‎4 N,‎ ולכן יש להתחשב גם בעומס שהחוט מפעיל על החלק הנע.

‏מארז הפלסטיק כולל חורי התקנה וחריצים לדפינה, והחוט מסתיים בתפס. יש לבחור מקום התקנה שמאפשר את מלוא המהלך של טווח הדגם.
