Micro-Epsilon optical-fiber accessories סיבים אופטיים
Micro-Epsilon optical-fiber accessories — אביזרים ורכיבי מערכת של Micro-Epsilon בתחום סיבים אופטיים.
לאתר של Micro-Epsilon (נפתח בלשונית חדשה)
מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| דרגת אטימות IP | ip67 |
|---|---|
| קוטר ליבת סיב | 20–26 µm |
| גבול אורך כבל בהזמנה מיוחדת | 2.4–10 m |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | C2400-x eli-m-e9415b54c2b4ddd927843706 | C2400/PT-x eli-m-7c5299994b82be6fabd23c79 | C2400/PT-x-Vac eli-m-3c422ccafc68dd023a5821fa | C2401-x eli-m-a56d3dd99fcbd53830c0aeff | C2401-x(01) eli-m-012df30db68e61917d8029e2 | C2401-x(10) eli-m-de429575ab1b08b47e81f3b9 | C2401-x(20) eli-m-69969c21141be1f887c700da | C2401/PT3-x eli-m-c2ba49ad1bf77691f1b2456d | C2404-x eli-m-e189988218c2c36720825e1d | C2404/PT3-x/UHV eli-m-73d0eafa5f8d421a91b41e0c | C2404/PT3-xHT/UHV eli-m-979553c2cdef0f584e20193a | C2407-x eli-m-2212a4679ec0c83fad0e69e3 | C5400-x/VAC eli-m-72c9f76754162572f35e40ce | C5401-x eli-m-7798b0474b767ffb6cc923e3 | C5401-x(010) eli-m-fd20cbbf047ddfcd20c12811 | C5421-x eli-m-666ce809a5e4de8f7f3bdcd0 | C5421/IP67-x eli-m-4f540e7962f2557910543798 | CE2402-x eli-m-c5a5d3a9c845d7424e419acc | CE2402/PT3-x eli-m-e25a4dbd2924905ed014df52 | CFS fiber VS / D / T / LV options eli-m-3cec5057b19e878d35970132 | CFS1–CFS5 fiber/head length option eli-m-56cd79fea4cc2c872ed65b63 | CLS1000 CFS fiber/head length option eli-m-72d26c2ff24fbdffc5ce70c1 | IFS2402/IFS2403 integrated fiber eli-m-80cf24f5f8b3fd9309ce1731 | MFS analyzer fiber/head assembly eli-m-c824fd1d316b9abc4ae7e11e |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| דרגת אטימות IP | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| הערות תצורת אביזר | Not directly pluggable to controller; FC/FC coupler or C2405 + C2401-x vacuum feedthrough required. | Protective hose for mechanical stress; not directly pluggable to controller, coupler or vacuum feedthrough required. | Protective hose suitable for vacuum; no maximum vacuum pressure stated; coupler or vacuum feedthrough required. | Standard sensor-specific fiber; table excludes IFS2407-HT and IFS2407/90-0.3. | Specifically required for IFS2404-2(001) and IFS2404/90-2(001); standard length 3 m. | Drag-chain-suitable optical fiber. | Robot-suitable optical fiber. | Protective hose for mechanical stress. | IFS2404-2 and IFS2404/90-2 are supplied with a 2 m cable; the (001) versions use C2401-x(01), standard 3 m. | Vacuum-compatible design; table marks IFS2404 ranges 2/4 and IFS2407-HT compatible. | Vacuum-compatible and rated up to 200 °C; custom lengths up to 50 m. | Compatibility footnote restricts this to IFS2407/90-0.3. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | Sensor cable extension; source does not provide additional sensor/controller compatibility cells. | Protective hose for mechanical stress; customer-specific length up to 50 m. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |

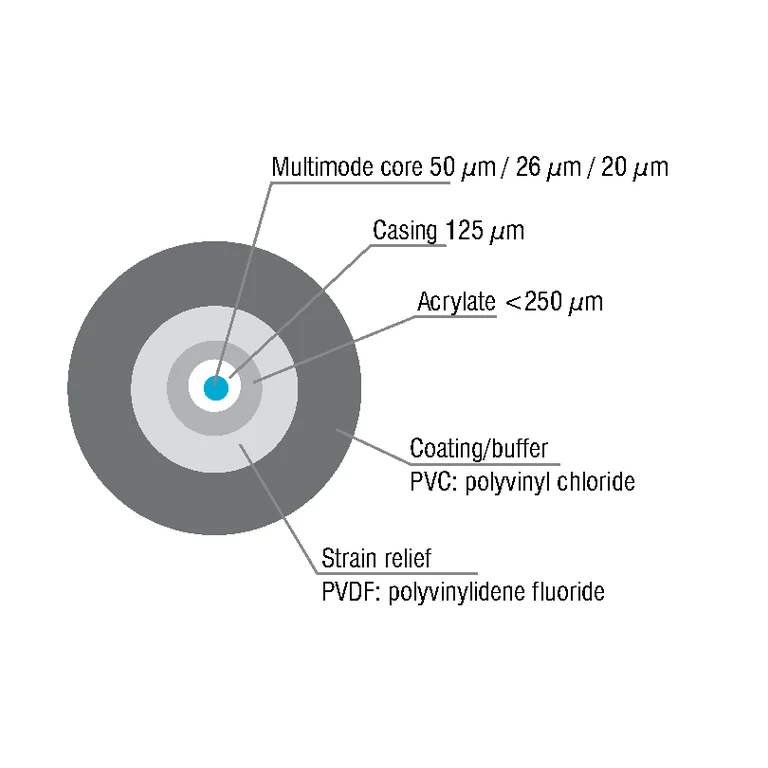

| קוטר ליבת סיב | לא צוין | לא צוין | לא צוין | לא צוין | 26 µm | לא צוין | לא צוין | לא צוין | 20 µm | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| תצורת כבל סיב | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | Vacuum cable FC/APC connector | Standard E2000/APC (controller) and FC/APC connector (sensor) | Drag chain E2000/APC (controller) and FC/APC connector (sensor) | Standard E2000/APC (controller) and FC/APC connector (sensor) | With protection class IP67, IP9 SC socket (controller) and FC/APC connector (sensor) | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| התאמה לשרשרת גרירה | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | Drag chain E2000/APC... | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| אורך סיב | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 0.6 m | 0.6 m | לא צוין | לא צוין |
| גבול אורך כבל בהזמנה מיוחדת | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 2.4 m | 10 m | לא צוין | לא צוין |
| טמפרטורת עבודה | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 5–70 °C | לא צוין |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
| גיליון נתונים | PDF — C2400-x (נפתח בלשונית חדשה) | PDF — C2400/PT-x (נפתח בלשונית חדשה) | PDF — C2400/PT-x-Vac (נפתח בלשונית חדשה) | PDF — C2401-x (נפתח בלשונית חדשה) | PDF — C2401-x(01) (נפתח בלשונית חדשה) | PDF — C2401-x(10) (נפתח בלשונית חדשה) | PDF — C2401-x(20) (נפתח בלשונית חדשה) | PDF — C2401/PT3-x (נפתח בלשונית חדשה) | PDF — C2404-x (נפתח בלשונית חדשה) | PDF — C2404/PT3-x/UHV (נפתח בלשונית חדשה) | PDF — C2404/PT3-xHT/UHV (נפתח בלשונית חדשה) | PDF — C2407-x (נפתח בלשונית חדשה) | PDF — C5400-x/VAC (נפתח בלשונית חדשה) | PDF — C5401-x (נפתח בלשונית חדשה) | PDF — C5401-x(010) (נפתח בלשונית חדשה) | PDF — C5421-x (נפתח בלשונית חדשה) | PDF — C5421/IP67-x (נפתח בלשונית חדשה) | PDF — CE2402-x (נפתח בלשונית חדשה) | PDF — CE2402/PT3-x (נפתח בלשונית חדשה) | PDF — CFS fiber VS / D / T / LV options (נפתח בלשונית חדשה) | PDF — CFS1–CFS5 fiber/head length option (נפתח בלשונית חדשה) | PDF — CLS1000 CFS fiber/head length option (נפתח בלשונית חדשה) | PDF — IFS2402/IFS2403 integrated fiber (נפתח בלשונית חדשה) | PDF — MFS analyzer fiber/head assembly (נפתח בלשונית חדשה) |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
משתמשים במטריצת האביזרים לפי קוד הראש, כולל טווח וגרסתו. קוטר ליבה, סוגי המחברים והסביבה הם חלק מההתאמה. לראשי IFS2402 ו־IFS2403 כבר יש סיב משולב.
לא בכל תצורה. בקטלוג confocalDT מצוין שכבלי C2400 מסוימים דורשים מצמד FC/FC או מעבר ואקום C2405 יחד עם C2401-x. יש לכלול את מסלול החיבור המלא.
לא. ב־confocalDT מופיעות גרסאות C2401-x(10) לשרשרת גרירה ו־C2401-x(20) לרובוט. בוחרים לפי סוג התנועה, האורך ורדיוס הכיפוף המתועדים לגרסה.
לא. בטבלת האביזרים מופיעים 30 מ״מ במצב סטטי ו־40 מ״מ בתנועה עבור הגרסאות הרגילות, ולגרסאות UHV/HT המסומנות מופיעים 60 מ״מ בשני המצבים. יש לשמור את ההבחנה בין הגרסאות.
לא. קוד התצורה כולל גם סידור סיבים, קוטר, מעטפת, זווית קבלה והדבקה. מגבלת הטמפרטורה של המעטפת אינה בהכרח מגבלת הראש המורכב, ולכן בוחרים את כל התצורה לפי היישום.
