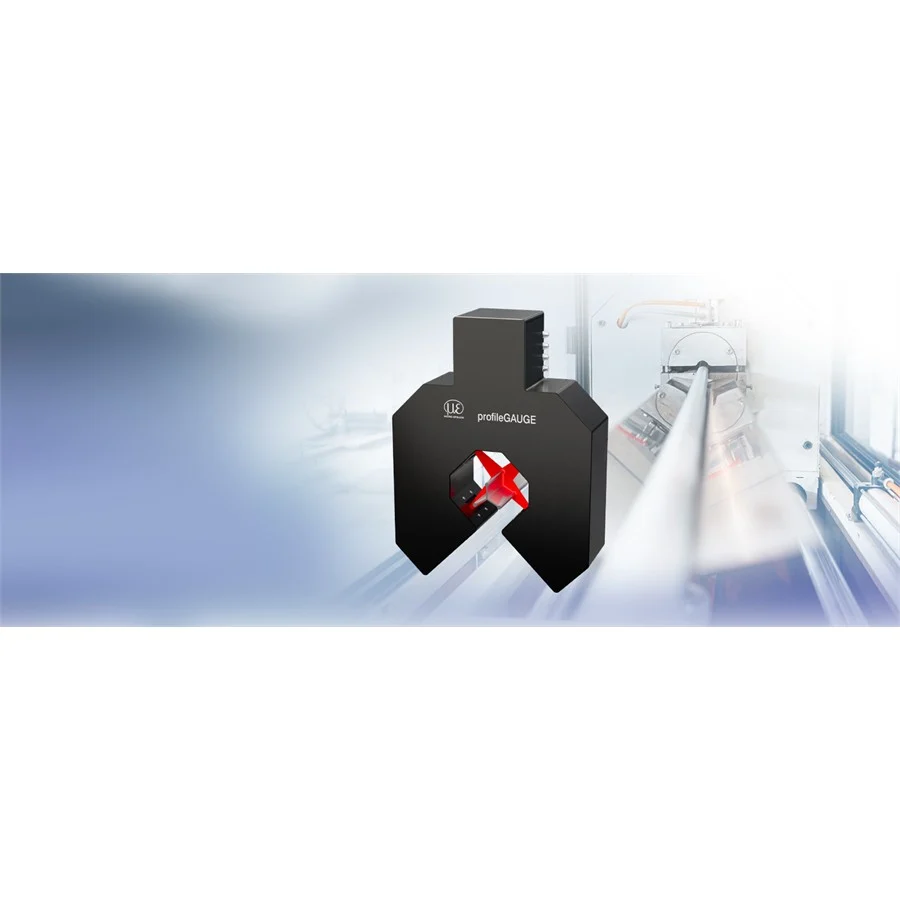

profileGAUGE X.LP-3D חיישני פרופיל דו/תלת-ממדיים
profileGAUGE X.LP-3D — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום חיישני פרופיל דו/תלת-ממדיים.
הורדת גיליון נתונים (נפתח בלשונית חדשה) הסדרה באתר Micro-Epsilon (נפתח בלשונית חדשה)
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | X.LP-3D-50 eli-m-c216b76704f081aa23b38b1e |
|---|---|
| ממשקים מובנים | ethernet_ip |
| דיוק | 5 µm |
| דרגת אטימות IP | ip65 |
| נקודות לפרופיל | 8192 points/profile |
| פרטי ממשק ואות לפי המקור | Digital I/O |
| קצב דגימת ADC | 1000 samples/s |
| קצב מדידה | 100 Hz |
| טמפרטורת עבודה | 5–45 °C |
| נתון טכני לפי גודל ובסיס במקור | Inline 360° geometry inspection of round, square, flat, free-form and hexagonal profiles; 40 mm standard system profile range, up to 120 mm on request depending on geometry. |
| בסיס הגדרת לינאריות | System accuracy ±5 µm at 2σ for a diffusely reflecting, metallic certified standard; actual value depends on workpiece color and surface. |
| בסיס קצב הדגימה | Manufacturer: typical 100 Hz; maximum up to 1 kHz depending on material, color and measurement task. Verify at the actual profile geometry and selected interface. |
| סוג סורק תלת־ממד | Laser line |
| סטטוס | פעיל |
| גיליון נתונים | PDF — X.LP-3D-50 (נפתח בלשונית חדשה) |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
לבדיקת גאומטריית פרופילים ומוצרים ארוכים מכמה כיוונים.

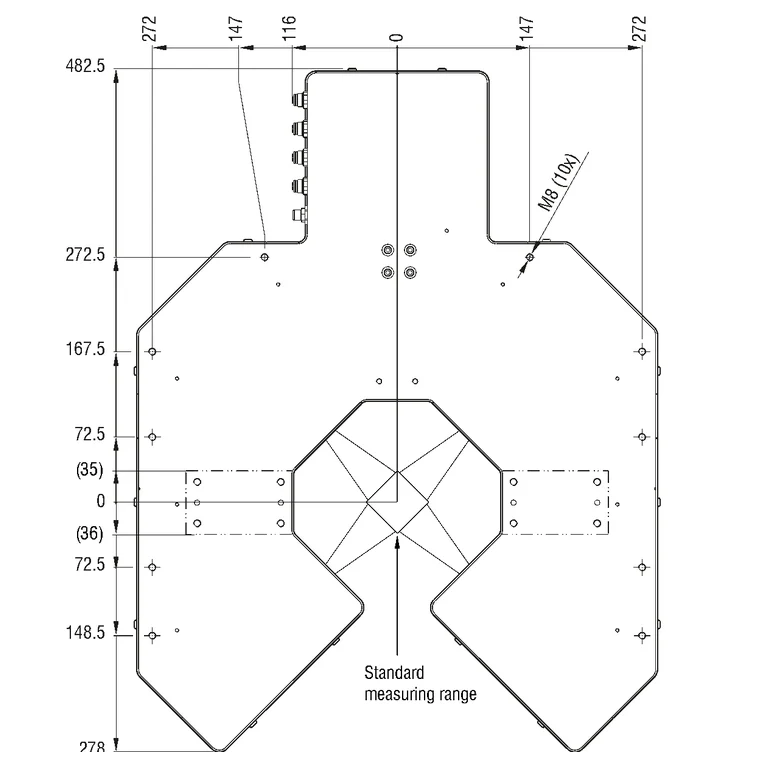

ארבעה סורקי scanCONTROL, במערכת מדידה משותפת.
לא. התצורה הרגילה מתוארת כ־40 מ״מ; הרחבה תלויה ביישום.
למשל רוחב, עובי, זוויות וקטרים, לפי תוכנית הבדיקה.
כן. הפתרון כולל כיול אוטומטי ותוכנת עיבוד.
