surfaceCONTROL 3D 3560 מערכות מדידה ותלת מימד

surfaceCONTROL 3D 3560 — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום מערכות מדידה ותלת מימד.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה

הורדת גיליון נתונים הסדרה באתר Micro-Epsilon

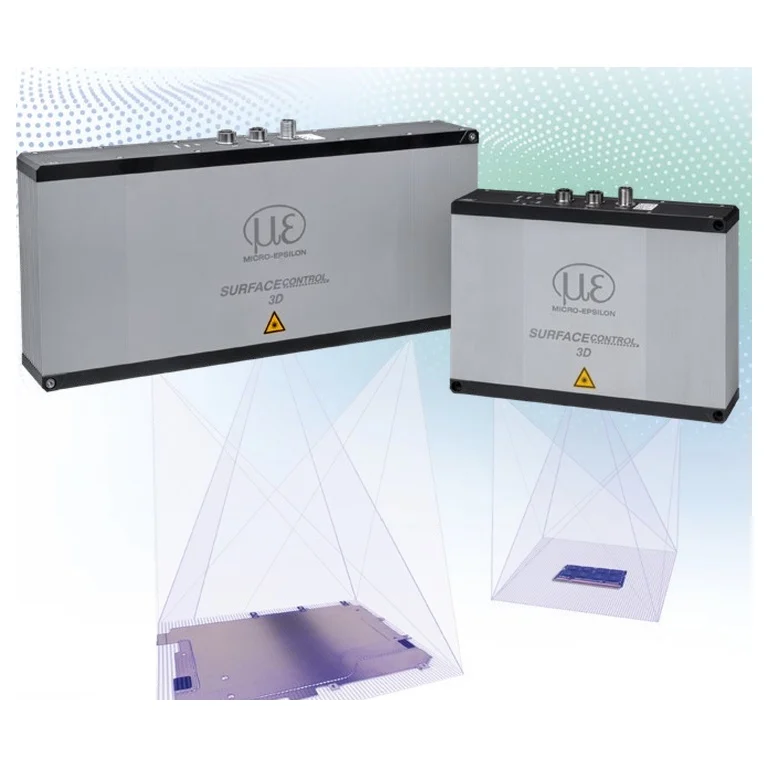

הדמיית מוצר רשמית של חיישני surfaceCONTROL 3D 3560 מתוך מפרט היצרן — לא תצלום

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של surfaceCONTROL 3D 3560
רזולוציה בציר X	8–60 µm
טווח מדידה בציר X	30.5–245 mm
חזרתיות	0.25–1.4 µm
טווח מדידה בציר Y	19–170 mm
רזולוציה בציר Y	8–60 µm
מרחק עבודה	120–500 mm
טמפרטורת עבודה	0–45 °C

בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של surfaceCONTROL 3D 3560 לפי פרמטר
פרמטר	SC3560-120-IE eli-m-96ac12cc13e509699141c9e5	SC3560-240-IE eli-m-6e44823b55a3010500df96df	SC3560-30-IE eli-m-05302b8443c5c97720a6b7c5	SC3560-80-IE eli-m-4ef47a06105bd096a3675d92
רזולוציה בציר X	30 µm	60 µm	8 µm	20 µm
פרטי ממשק ואות לפי המקור	Digital I/O	Digital I/O	Digital I/O	Digital I/O
טווח מדידה בציר X	123.5 mm	245 mm	30.5 mm	80 mm
בסיס קצב הדגימה	Manufacturer image-pattern acquisition starts at 0.2 s (capture only; excludes processing/evaluation). End-to-end cycle depends on the integrated measurement program and interface output.	Manufacturer image-pattern acquisition starts at 0.2 s (capture only; excludes processing/evaluation). End-to-end cycle depends on the integrated measurement program and interface output.	Manufacturer image-pattern acquisition starts at 0.2 s (capture only; excludes processing/evaluation). End-to-end cycle depends on the integrated measurement program and interface output.	Manufacturer image-pattern acquisition starts at 0.2 s (capture only; excludes processing/evaluation). End-to-end cycle depends on the integrated measurement program and interface output.
ממשקים מובנים	profinet	ethernet	ethercat	ethernet
נתון טכני לפי גודל ובסיס במקור	surfaceCONTROL 3D 3560 SC3560-120-IE; mid-range XY field 120 × 75 mm; exact XY field depends on stand-off; working distance 206 ± 15 mm; Z is not an independently published capture-depth range.	surfaceCONTROL 3D 3560 SC3560-240-IE; mid-range XY field 240 × 150 mm; exact XY field depends on stand-off; working distance 440 ± 60 mm; Z is not an independently published capture-depth range.	surfaceCONTROL 3D 3560 SC3560-30-IE; mid-range XY field 30 × 18.5 mm; exact XY field depends on stand-off; working distance 130 ± 3 mm; Z is not an independently published capture-depth range.	surfaceCONTROL 3D 3560 SC3560-80-IE; mid-range XY field 80 × 50 mm; exact XY field depends on stand-off; working distance 130 ± 10 mm; Z is not an independently published capture-depth range.
חזרתיות	0.8 µm	1.4 µm	0.25 µm	0.4 µm
טווח מדידה בציר Y	80 mm	170 mm	19 mm	52 mm
דרגת אטימות IP	ip67	ip67	ip67	ip67
רזולוציה בציר Y	30 µm	60 µm	8 µm	20 µm
מרחק עבודה	191–221 mm	380–500 mm	127–133 mm	120–140 mm
טמפרטורת עבודה	0–45 °C	0–45 °C	0–45 °C	0–45 °C
סטטוס	פעיל	פעיל	פעיל	פעיל
גיליון נתונים	PDF — SC3560-120-IE (נפתח בלשונית חדשה)	PDF — SC3560-240-IE (נפתח בלשונית חדשה)	PDF — SC3560-30-IE (נפתח בלשונית חדשה)	PDF — SC3560-80-IE (נפתח בלשונית חדשה)
