colorSENSOR OT מדידת צבע וברק

colorSENSOR OT — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום מדידת צבע וברק.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה

לאתר של Micro-Epsilon

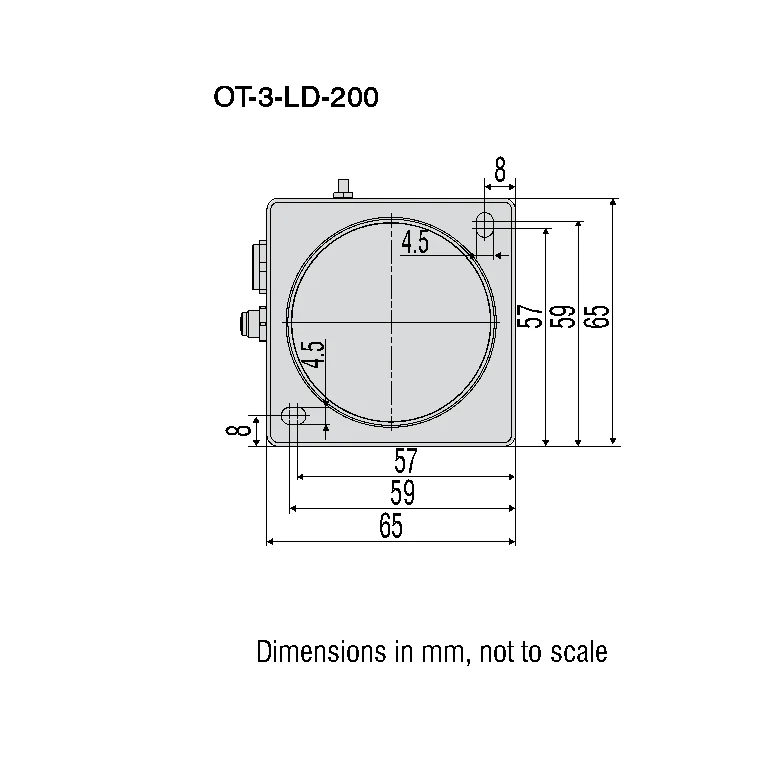

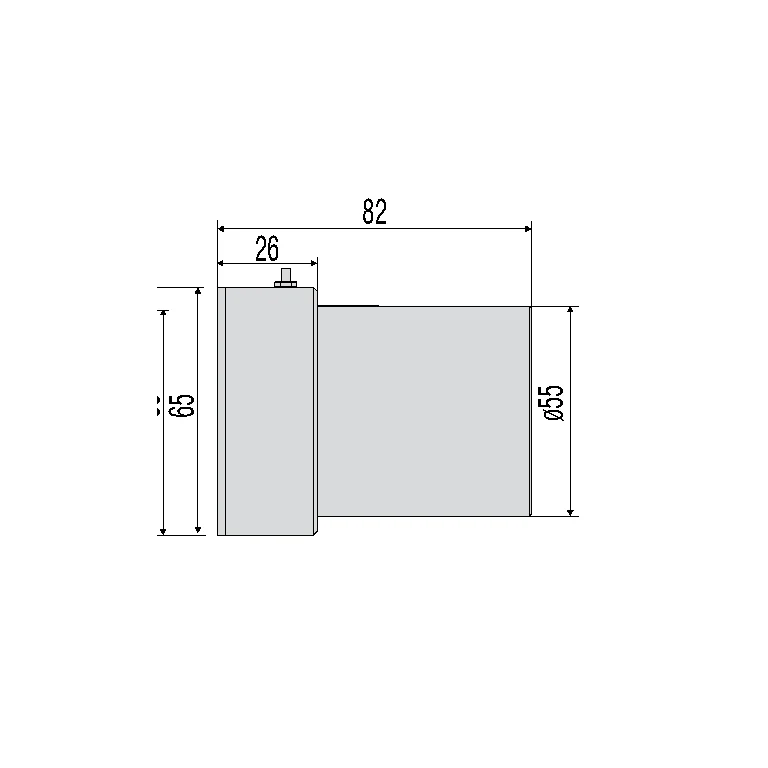

תצלום יצרן אמיתי של משפחת colorSENSOR OT-3-LD; גודל החיישן והעדשה עשויים להשתנות

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של colorSENSOR OT
דרגת אטימות IP	ip64
חזרתיות צבע ΔE	0.5–1.5 ΔE
קצב מדידה	30000–35000 Hz
מסת רכיב	0.3–0.67 kg
הפרש צבע ניתן להבחנה ΔE	1.8–3 ΔE
קוטר כתם אור	4–26 mm
מרחק עבודה	50–800 mm

בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של colorSENSOR OT לפי פרמטר
פרמטר	OT-3-LD-200-12 eli-m-0b25d6d9f379a28793adae5f	OT-3-LD-200-23 eli-m-2a7f40cfe84e68eec2fd9548	OT-3-LD-200-26 eli-m-a09c75fea6392bfe81471199	OT-3-LD-200-50 eli-m-ba24832fda0546f6af51b090	OT-3-LD-200-6 eli-m-628ffcbb12161e0a93e344e9	OT-3-LD-500 eli-m-891d72f34b3346d3a29dd55f	OT-3-LD-500-23 eli-m-ee1bb4c262c566b75e42e3f2	OT-3-LD-500-50 eli-m-69ad5131e2fd91bd2cff54b0
דרגת אטימות IP	ip67	ip67	ip67	ip67	ip67	ip64	ip67	ip64
ממשקים מובנים	rs232	rs232	rs232	usb	usb	rs232	usb	ethernet
חזרתיות צבע ΔE	0.5 ΔE	לא צוין	0.9 ΔE	לא צוין	0.9 ΔE	לא צוין	1.5 ΔE	1.5 ΔE
קצב מדידה	35000 Hz	35000 Hz	30000 Hz	35000 Hz	30000 Hz	35000 Hz	35000 Hz	35000 Hz
מספר צבעים בזיכרון	31	31	31	31	31	31	31	31
טמפרטורת עבודה	-20–55 °C	-20–55 °C	-20–55 °C	-20–55 °C	-20–55 °C	-20–55 °C	-20–55 °C	-20–55 °C
מודל סבולת צבע	3D (sphere; TOL); 2D (cylinder; CTO&ITO)	3D (sphere; TOL); 2D (cylinder; CTO&ITO)	3D (sphere; TOL); 2D (cylinder; CTO&ITO)	3D (sphere; TOL); 2D (cylinder; CTO&ITO)	3D (sphere; TOL); 2D (cylinder; CTO&ITO)	3D (sphere; TOL); 2D (cylinder; CTO&ITO)	3D (sphere; TOL); 2D (cylinder; CTO&ITO)	3D (sphere; TOL); 2D (cylinder; CTO&ITO)
מפרט יציאה דיגיטלית	none	none	none	none	none	none	none	none
פרטי ממשק ואות לפי המקור	Digital I/O	Digital I/O	Digital I/O	Digital I/O	Digital I/O	Digital I/O	Digital I/O	Digital I/O
צריכת זרם	160 mA	160 mA	160 mA	160 mA	160 mA	160 mA	160 mA	160 mA
זווית צופה תקני	2°	2°	2°	2°	2°	2°	2°	2°
דיוק צבע ΔE	0.5 ΔE	לא צוין	0.5 ΔE	לא צוין	0.5 ΔE	לא צוין	לא צוין	לא צוין
מסת רכיב	0.3 kg	לא צוין	0.3 kg	לא צוין	0.3 kg	לא צוין	0.67 kg	0.67 kg
טמפרטורת אחסון	-20–85 °C	לא צוין	-20–85 °C	לא צוין	-20–85 °C	לא צוין	-20–85 °C	-20–85 °C
תקן תאימות אלקטרומגנטית	according to DIN EN 60947-5-2	according to DIN EN 60947-5-2	according to DIN EN 60947-5-2	according to DIN EN 60947-5-2	according to DIN EN 60947-5-2	according to DIN EN 60947-5-2	according to DIN EN 60947-5-2	according to DIN EN 60947-5-2
בסיס קצב הדגימה	max. 35 kHz (depending on number of colors learned and setting for averaging)	לא צוין	max. 35 kHz (depending on number of colors learned and setting for averaging)	לא צוין	max. 35 kHz (depending on number of colors learned and setting for averaging)	Maximum switching frequency	max. 35 kHz (depending on number of colors learned and setting for averaging)	max. 35 kHz (depending on number of colors learned and setting for averaging)
הפרש צבע ניתן להבחנה ΔE	1.8 ΔE	לא צוין	1.8 ΔE	לא צוין	1.8 ΔE	לא צוין	3 ΔE	3 ΔE
קוטר כתם אור	4 mm	לא צוין	26 mm	לא צוין	6 mm	לא צוין	25 mm	8 mm
מקור תאורה	ultra-bright white light LED	ultra-bright white light LED	ultra-bright white light LED	ultra-bright white light LED	ultra-bright white light LED	ultra-bright white light LED	Super-bright white-light LED; AC-, DC- or PULSE operation; adjustable or OFF for luminous objects via software	Super-bright white-light LED; AC-, DC- or PULSE operation; adjustable or OFF for luminous objects via software
מספר ערכים מרבי למיצוע	over 32768 values max.	over 32768 values max.	over 32768 values max.	over 32768 values max.	over 32768 values max.	over 32768 values max.	over 32768 values max.	over 32768 values max.
אפשרות סנכרון	Possibility of synchronization is given	Possibility of synchronization is given	Possibility of synchronization is given	Possibility of synchronization is given	Possibility of synchronization is given	Possibility of synchronization is given	Possibility of synchronization is given	Possibility of synchronization is given
מרחק עבודה	50–500 mm	50–800 mm	50–500 mm	50–800 mm	100–700 mm	50–800 mm	50–800 mm	50–800 mm
תדר מיתוג מרבי	35000 Hz	35000 Hz	35000 Hz	35000 Hz	35000 Hz	35000 Hz	35000 Hz	35000 Hz
נתון טכני לפי גודל ובסיס במקור	Official Micro-Epsilon colorSENSOR OT variant: large-offset coaxial optics.	200 mm class fixed-lens variant; official OT documentation specifies 50–800 mm object distance, 31 colors and up to 35 kHz switching.	Official Micro-Epsilon colorSENSOR OT variant: large-offset coaxial optics.	200 mm class fixed-lens variant; official OT documentation specifies 50–800 mm object distance, 31 colors and up to 35 kHz switching.	Official Micro-Epsilon colorSENSOR OT variant: large-offset coaxial optics.	Typical 50 to 800 mm object distance with 23 or 50 mm spot	500 mm class fixed-lens variant; official OT documentation specifies 50–800 mm object distance, 31 colors and up to 35 kHz switching.	500 mm class fixed-lens variant; official OT documentation specifies 50–800 mm object distance, 31 colors and up to 35 kHz switching.
שיטת דפינת OT-3-LD	Screw connection via integrated bore holes	Screw connection via integrated bore holes	Screw connection via integrated bore holes	Screw connection via integrated bore holes	Screw connection via integrated bore holes	Screw connection via integrated bore holes	Screw connection via integrated bore holes	Screw connection via integrated bore holes
תחום ספקטרלי	400–680 nm	לא צוין	400–680 nm	לא צוין	400–680 nm	לא צוין	400–680 nm	400–680 nm
שיטת תאורה	לא צוין	לא צוין	לא צוין	לא צוין	לא צוין	לא צוין	coaxial	coaxial
השפעת תאורה על מדידת צבע	לא צוין	לא צוין	לא צוין	לא צוין	לא צוין	לא צוין	Large target distance	Large target distance
שחזוריות לפי מפרט היצרן	לא צוין	לא צוין	לא צוין	לא צוין	לא צוין	לא צוין	in the X, Y color range each 1 digit at 12-bit A/D conversion	in the X, Y color range each 1 digit at 12-bit A/D conversion
תיאור גלאי צבע	לא צוין	לא צוין	לא צוין	לא צוין	לא צוין	לא צוין	3-color filter detector (TRUE COLOR Detector, color filter bend according to CIE 1931)	3-color filter detector (TRUE COLOR Detector, color filter bend according to CIE 1931)
קוטר כתם במרחק 500 מ״מ	לא צוין	לא צוין	לא צוין	לא צוין	לא צוין	לא צוין	Ø 23 mm at 500 mm	Ø 50 mm at 500 mm
סטטוס	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל
גיליון נתונים	PDF — OT-3-LD-200-12 (נפתח בלשונית חדשה)	PDF — OT-3-LD-200-23 (נפתח בלשונית חדשה)	PDF — OT-3-LD-200-26 (נפתח בלשונית חדשה)	PDF — OT-3-LD-200-50 (נפתח בלשונית חדשה)	PDF — OT-3-LD-200-6 (נפתח בלשונית חדשה)		PDF — OT-3-LD-500-23 (נפתח בלשונית חדשה)	PDF — OT-3-LD-500-50 (נפתח בלשונית חדשה)
