KMRplus כוח

KMRplus — חיישנים ומכשירי מדידה של HBK בתחום כוח.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה
הסדרה באתר HBK (נפתח בלשונית חדשה)

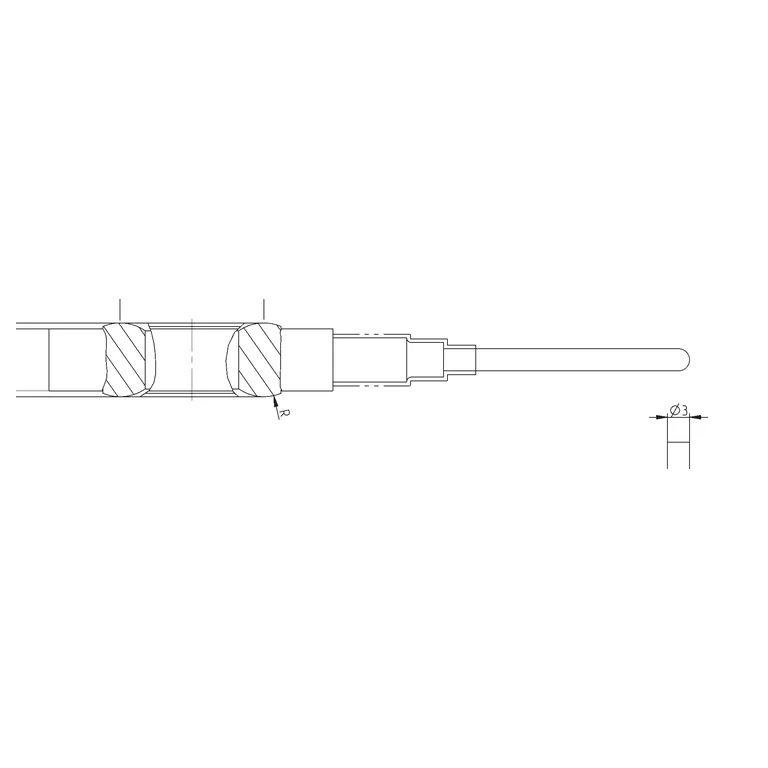

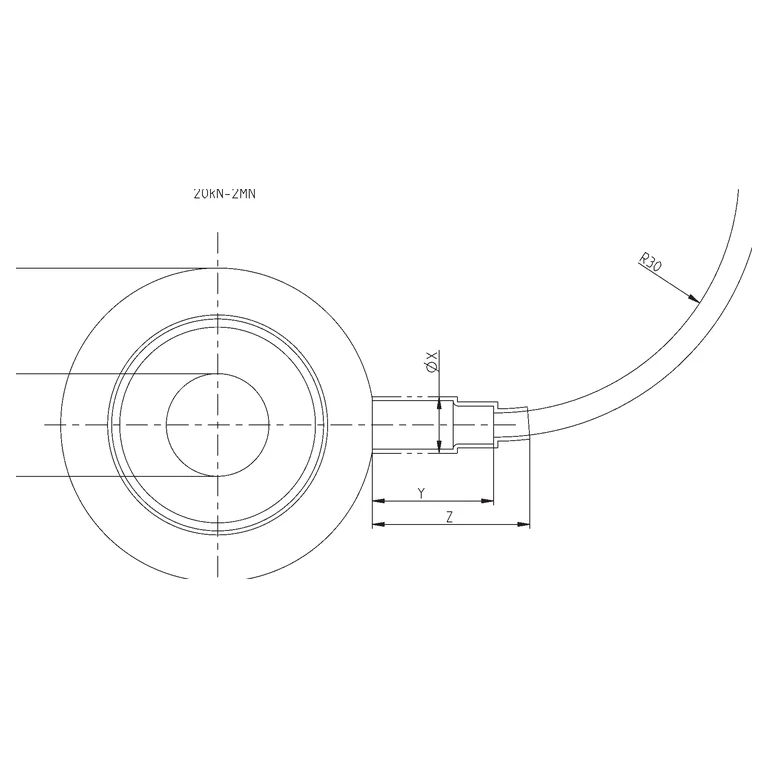

תמונת מוצר רשמית מייצגת של סדרת KMR+ — מופיעים כמה גדלים; התצורה והקוטר תלויים בדגם שנבחר

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

מפרט טכני עבור KMRplus
אפשרויות הזמנה ותלויות K-KMR+ — capacity: 4.5 klbf, 9 klbf, 13.5 klbf, 22.5 klbf, 45 klbf, 67.4 klbf, 89.9 klbf, 112 klbf, 135 klbf, 225 klbf, 450 klbf; height_without_accessories: 0.335 in, 0.394 in, 0.413 in, 0.492 in, 0.571 in, 0.65 in, 0.965 in, 1.75 in; diameter_without_cable_or_plug: 1.527556 in, 3.429127 in, 1.88976 in, 0.783463 in, 4.755896 in, 2.216531 in, 2.385822 in, 0.929132 in, 2.622042 in, 2.838577 in, 1.059053 in; constraints: []

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של KMRplus
טווח כוח 0–100000 N
כוח נומינלי 20000–2000000 N
קצב דגימת ADC 450–40000 samples/s
בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של KMRplus לפי פרמטר
פרמטר K-KMR+ · 1 MN eli-m-50607c777c0d883fbc4b46d0 K-KMR+ · 100 kN eli-m-a86f23a522055c31eddc1ac1 K-KMR+ · 2 MN eli-m-2ff7d886658aafd1ab6b9c09 K-KMR+ · 20 kN eli-m-ef2bd11414540004151bb79c K-KMR+ · 200 kN eli-m-38400bd115f861746fc94346 K-KMR+ · 300 kN eli-m-14a0987193689eccf22cdb1e K-KMR+ · 40 kN eli-m-d509a348bdb72cf455bb448b K-KMR+ · 400 kN eli-m-32b5a9302865adc5a52e3e34 K-KMR+ · 500 kN eli-m-6a3378fcb4be65e1ea1195b1 K-KMR+ · 60 kN eli-m-083e225be12b4b12c0e19414 K-KMR+ · 600 kN eli-m-87add61ad643e68f126c59dc KMRplus-1000kN eli-m-169de348964363e813d48e2a KMRplus-100kN eli-m-27a88ec00e5b130862de62ad KMRplus-2000kN eli-m-b2d2646c1fb54cb946a5e702 KMRplus-200kN eli-m-39d81de8c2386778400bd4d5 KMRplus-20kN eli-m-75887878ef4ad49a1e30ef74 KMRplus-300kN eli-m-9951194ddc887c68d82cce95 KMRplus-400kN eli-m-988c70ff75645278b822c1d0 KMRplus-40kN eli-m-6279dcd110a2f7a326df2ba7 KMRplus-500kN eli-m-a5b54a5c27b66cc3da2a0ae6 KMRplus-600kN eli-m-fd44f638fe4cc1dd24643971 KMRplus-60kN eli-m-3be08bbbaae9c331ca3ad5e4
טווח כוח לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 0–1000000 N 0–100000 N 0–2000000 N 0–200000 N 0–20000 N 0–300000 N 0–400000 N 0–40000 N 0–500000 N 0–600000 N 0–60000 N
אפשרויות שנבחרו בתצורה 1 MN nominal force capacity 100 kN nominal force capacity 2 MN nominal force capacity 20 kN nominal force capacity 200 kN nominal force capacity 300 kN nominal force capacity 40 kN nominal force capacity 400 kN nominal force capacity 500 kN nominal force capacity 60 kN nominal force capacity 600 kN nominal force capacity לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
כוח נומינלי 1000000 N 100000 N 2000000 N 20000 N 200000 N 300000 N 40000 N 400000 N 500000 N 60000 N 600000 N לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
דיוק (% FSO) לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 1 % 1 % 1 % 1 % 1 % 1 % 1 % 1 % 1 % 1 % 1 %
ממשקים מובנים לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין profinet ethernet ethercat ethernet profinet ethernet ethernet ethernet ethernet ethernet ethercat
פרטי ממשק ואות לפי המקור לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין RS422 / RS485 Analog 0-10V Analog 0-10V Analog 0-10V Analog 0-10V Digital I/O Analog 0-10V RS422 / RS485 RS422 / RS485 Digital I/O Digital I/O
בסיס קצב הדגימה לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth DMP41 selectable result rate, intended for reference and calibration measurements MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth DMP41 selectable result rate, intended for reference and calibration measurements DMP41 selectable result rate, intended for reference and calibration measurements ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth DMP41 selectable result rate, intended for reference and calibration measurements DMP41 selectable result rate, intended for reference and calibration measurements
קצב דגימת ADC לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 19200 samples/s 450 samples/s 40000 samples/s 450 samples/s 450 samples/s 19200 samples/s 19200 samples/s 19200 samples/s 19200 samples/s 450 samples/s 450 samples/s
נתון טכני לפי גודל ובסיס במקור לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 1000 kN rated capacity = 1,000 kN (101.9716 t mass equivalent at standard gravity); compression 100 kN rated capacity = 100 kN (10.1972 t mass equivalent at standard gravity); compression 2000 kN rated capacity = 2,000 kN (203.9432 t mass equivalent at standard gravity); compression 200 kN rated capacity = 200 kN (20.3943 t mass equivalent at standard gravity); compression 20 kN rated capacity = 20 kN (2.0394 t mass equivalent at standard gravity); compression 300 kN rated capacity = 300 kN (30.5915 t mass equivalent at standard gravity); compression 400 kN rated capacity = 400 kN (40.7886 t mass equivalent at standard gravity); compression 40 kN rated capacity = 40 kN (4.0789 t mass equivalent at standard gravity); compression 500 kN rated capacity = 500 kN (50.9858 t mass equivalent at standard gravity); compression 600 kN rated capacity = 600 kN (61.183 t mass equivalent at standard gravity); compression 60 kN rated capacity = 60 kN (6.1183 t mass equivalent at standard gravity); compression
סטטוס פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל
גיליון נתונים PDF — K-KMR+ · 1 MN (נפתח בלשונית חדשה) PDF — K-KMR+ · 100 kN (נפתח בלשונית חדשה) PDF — K-KMR+ · 2 MN (נפתח בלשונית חדשה) PDF — K-KMR+ · 20 kN (נפתח בלשונית חדשה) PDF — K-KMR+ · 200 kN (נפתח בלשונית חדשה) PDF — K-KMR+ · 300 kN (נפתח בלשונית חדשה) PDF — K-KMR+ · 40 kN (נפתח בלשונית חדשה) PDF — K-KMR+ · 400 kN (נפתח בלשונית חדשה) PDF — K-KMR+ · 500 kN (נפתח בלשונית חדשה) PDF — K-KMR+ · 60 kN (נפתח בלשונית חדשה) PDF — K-KMR+ · 600 kN (נפתח בלשונית חדשה)

התעשיות שאנו משרתים

שאלות נפוצות

תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

‏למדידת כוח כמותית נדרש כיול לאחר ההתקנה. הטבעת עובדת במעקף כוח, ולכן מבנה ההתקנה משפיע על הרגישות בפועל.

‏מתאימים גם את מידת הבורג וגם את הכוח. היצרן מציע מידות מ־‎M6‎ בקיבולת ‎20 kN‎ ועד ‎M42‎ בקיבולת ‎2 MN.‎

‏היצרן מציין ‎IP68,‎ אטימה הרמטית ומבנה מפלדת אל־חלד.

‏כן. טכנולוגיית מדי העיבור מאפשרת מדידת כוח סטטית וגם מדידה דינמית.

‏הן נועדו ליצור הכנסת כוח מתאימה אל דסקית המדידה ולהקל על דרישות משטחי המגע. מרכיבים אותן לפי ההוראות, ולא מחליפים אותן אוטומטית בדסקית רגילה; לאחר ההתקנה עדיין נדרש כיול בתצורת העבודה.
