PACEline CFT כוח
PACEline CFT — חיישנים ומכשירי מדידה של HBK בתחום כוח.
הסדרה באתר HBK (נפתח בלשונית חדשה)
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-CFT/20KN eli-m-75ff7646397f1def1c410e63 | 1-CFT/5KN eli-m-c0b20cac1e527904a3ef2d7d | PACEline CFT-20kN eli-m-d974670193923b8499f89983 | PACEline CFT-5kN eli-m-fda3cab1061a94944100f3dc |
|---|---|---|---|---|
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | Charge-amplifier filter and output configuration determine the usable bandwidth; no unsupported digital rate is asserted | Charge-amplifier filter and output configuration determine the usable bandwidth; no unsupported digital rate is asserted |
| מגבלת קצב בגלל קריאת המערכת | True | True | לא צוין | לא צוין |
| טווח כוח | 0–20000 N | 0–5000 N | 0–20000 N | 0–5000 N |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Digital I/O | Digital I/O |
| בסיס הגדרת לינאריות | HBK accuracy class: 1; retained as a class, not converted to overall installed-chain accuracy. | HBK accuracy class: 1; retained as a class, not converted to overall installed-chain accuracy. | לא צוין | לא צוין |

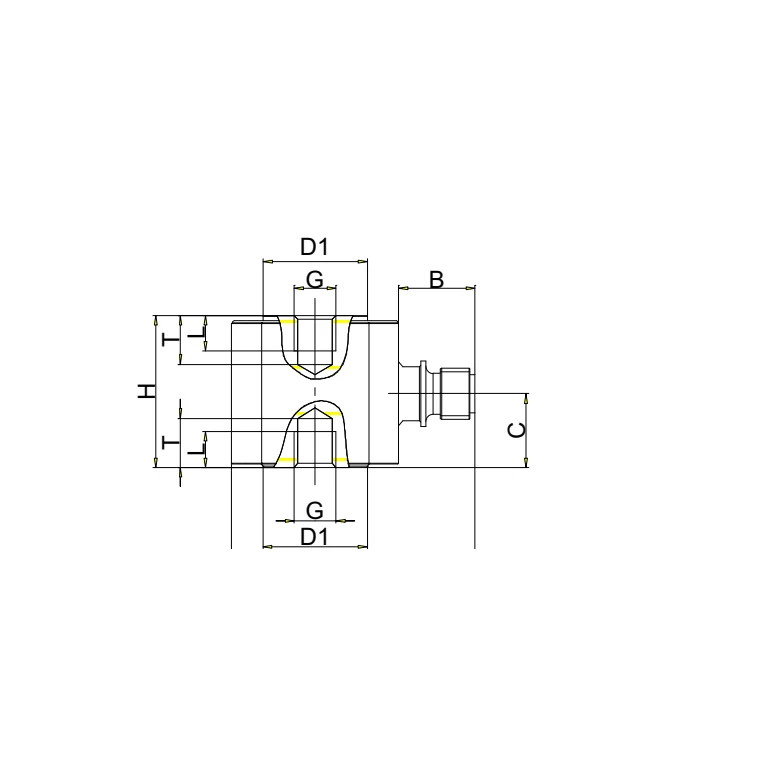

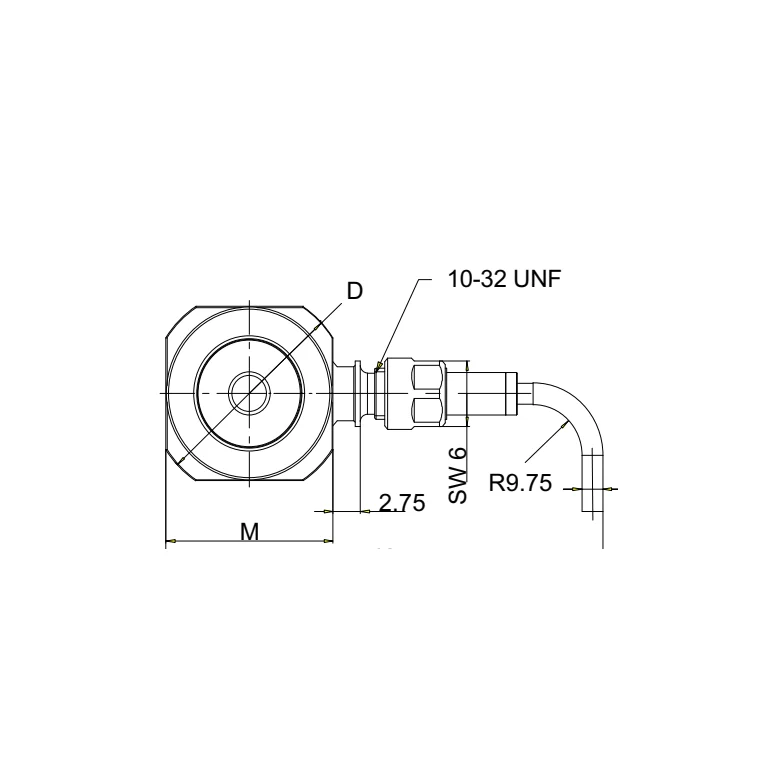

| נתון טכני לפי גודל ובסיס במקור | Maximum capacity (nominal load): 4.5 klbf; Height (without accessories): 0.551 in; Diameter (without cable or plug): 0.75 in | Maximum capacity (nominal load): 1.12 klbf; Height (without accessories): 0.394 in; Diameter (without cable or plug): 0.512 in | 20 kN rated capacity = 20 kN (2.0394 t mass equivalent at standard gravity); compression | 5 kN rated capacity = 5 kN (509.8581 kg mass equivalent at standard gravity); compression |
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | לא צוין | לא צוין |
| טווח כוח | לא צוין | לא צוין | לא צוין | לא צוין |
| דיוק (% FSO) | לא צוין | לא צוין | 1 % | 1 % |
| ממשקים מובנים | לא צוין | לא צוין | ethernet | ethernet |
| סטטוס | פעיל | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

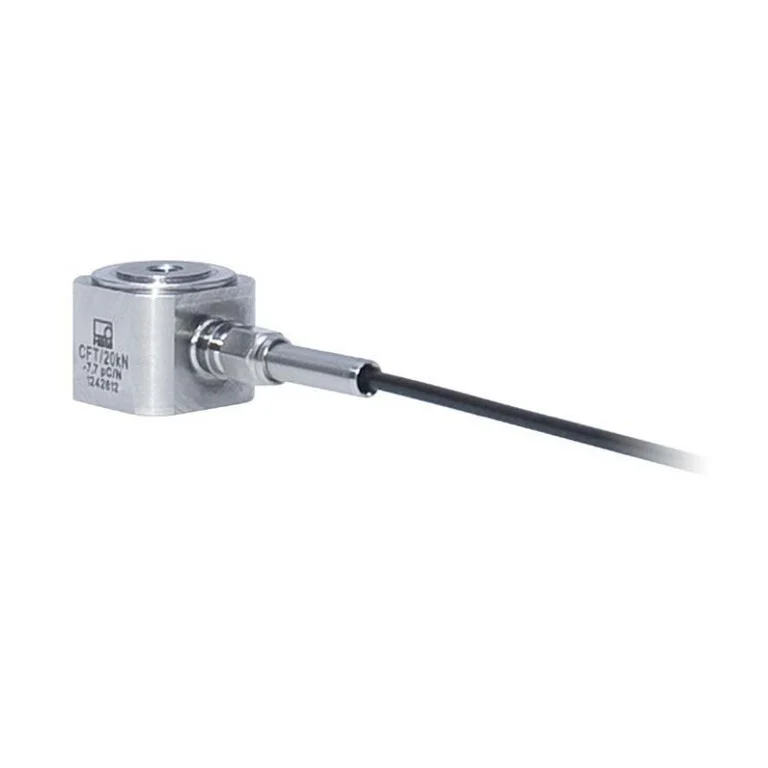

CFT הוא מתמר כוח פיאזואלקטרי ללחיצה. אלמנטים של גליום פוספט מפיקים אות מטען בהתאם לכוח, ולא יציאת mV/V של גשר מדי עיבור.
מחברים כבל מטען מתאים ומגבר מטען. המגבר ממיר את אות המטען לאות מתח או לאות דיגיטלי, לפי מערכת הקריאה שנבחרה.
לא. המדריך מפריד בין גרסאות בעלות כוח נומינלי 5 kN ו־20 kN. לכל גרסה נתונים מכניים ומגבלות כוח משלה.
במדריך כבלי החיבור רשומים כאביזרים שאינם כלולים באספקה הרגילה. בוחרים את האורך ואת סוג המחברים המתאימים לראש ולמגבר המטען.
המדריך מציג קופסת סכימה CSB4/1 לחיבור מקבילי של עד ארבעה חיישנים פיאזואלקטריים למגבר מטען אחד. מסלול זה מפיק אות משולב, ולכן אינו מספק ארבע מדידות עצמאיות.
