מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
| אפשרויות הזמנה ותלויות | K-RSCC — capacity: 220.4 lb, 2204 lb, 440.8 lb, 4408 lb, 1102 lb, 110.2 lb, 11020 lb; minimum_verification_interval_vmin: 26.5 g, 120 g, 52.9 g, 240 g, 60 g, 13.2 g, 600 g; constraints: [] |
|---|
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח כוח | 0–19607.76088 N |
|---|---|
| כוח נומינלי | 490.194022–49019.402201 N |
| קצב דגימת ADC | 19200–40000 samples/s |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-RSCC3/100KG-1 eli-m-dc61fdad6580c5f31e1791e8 | 1-RSCC3/1T-1 eli-m-87468c34a87d88f6b8c9f970 | 1-RSCC3/200KG-1 eli-m-e6da05f446b38e62d3708481 | 1-RSCC3/2T-1 eli-m-5875ecf4ab5d0f4e4928046b | 1-RSCC3/500KG-1 eli-m-b328e83f05bdc303bba6d15e | 1-RSCC3/50KG-1 eli-m-048a65efa290f510d4bd18a5 | 1-RSCC3/5T-1 eli-m-2d2b84f222d73d7ea3de27e0 | K-RSCC · 110.2 lb eli-m-638c61c2cec9e5ffcc760796 | K-RSCC · 1102 lb eli-m-498f85db780476bc8f642519 | K-RSCC · 11020 lb eli-m-49d731d94d0c1887c04d51b9 | K-RSCC · 220.4 lb eli-m-9a8101971b7cf79e0f0522d0 | K-RSCC · 2204 lb eli-m-ad719fca1f66e8535c538473 | K-RSCC · 440.8 lb eli-m-b6b62f0c263481ae91002b88 | K-RSCC · 4408 lb eli-m-f5c4e62dbac7a0d9c0a37a63 | RSCC-1000kg eli-m-c7b990184c79acc4fc61a143 | RSCC-100kg eli-m-03d0e90119e43bab1543f15c | RSCC-2000kg eli-m-f0b4d71bdce48d21d09ba0f7 | RSCC-200kg eli-m-b9bc535ac8b581817e9ee73e | RSCC-5000kg eli-m-4af49214b9263eaad2f832a4 | RSCC-500kg eli-m-843f09cab7712b672421f37f | RSCC-50kg eli-m-efa4a5023b7f12cc10fce9fa |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| טווח כוח | 0–980.665 N | 0–9806.65 N | 0–1961.33 N | 0–19613.3 N | 0–4903.325 N | 0–490.3325 N | 0–49033.25 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | -9806.65–9806.65 N | -980.665–980.665 N | -19613.3–19613.3 N | -1961.33–1961.33 N | -49033.25–49033.25 N | -4903.325–4903.325 N | -490.3325–490.3325 N |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | Digital I/O | Analog 0-10V | Analog 0-10V | Digital I/O | Digital I/O | Analog 0-10V | Digital I/O |
| מגבלת קצב בגלל קריאת המערכת | True | True | True | True | True | True | True | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת לינאריות | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth |
| נתון טכני לפי גודל ובסיס במקור | Maximum capacity: 220.4 lb; Minimum verification interval (Vmin): 26.5 g | Maximum capacity: 2204 lb; Minimum verification interval (Vmin): 120 g | Maximum capacity: 440 lb, 8 lb; Minimum verification interval (Vmin): 52.9 g | Maximum capacity: 4408 lb; Minimum verification interval (Vmin): 240 g | Maximum capacity: 1102 lb; Minimum verification interval (Vmin): 60 g | Maximum capacity: 110 lb, 2 lb; Minimum verification interval (Vmin): 13.2 g | Maximum capacity: 11020 lb; Minimum verification interval (Vmin): 600 g | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 1000 kg rated capacity = 9.8067 kN (1 t mass equivalent at standard gravity); compression and tension | 100 kg rated capacity = 980.665 N (100 kg mass equivalent at standard gravity); compression and tension | 2000 kg rated capacity = 19.6133 kN (2 t mass equivalent at standard gravity); compression and tension | 200 kg rated capacity = 1.9613 kN (200 kg mass equivalent at standard gravity); compression and tension | 5000 kg rated capacity = 49.0333 kN (5 t mass equivalent at standard gravity); compression and tension | 500 kg rated capacity = 4.9033 kN (500 kg mass equivalent at standard gravity); compression and tension | 50 kg rated capacity = 490.3325 N (50 kg mass equivalent at standard gravity); compression and tension |
| טווח כוח | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| אפשרויות שנבחרו בתצורה | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 110.2 lb nominal force capacity | 1102 lb nominal force capacity | 11020 lb nominal force capacity | 220.4 lb nominal force capacity | 2204 lb nominal force capacity | 440.8 lb nominal force capacity | 4408 lb nominal force capacity | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| כוח נומינלי | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 490.19402200606 N | 4901.940220060599 N | 49019.402200606 N | 980.38804401212 N | 9803.880440121198 N | 1960.77608802424 N | 19607.7608802424 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| קצב דגימת ADC | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 40000 samples/s | 40000 samples/s | 40000 samples/s | 40000 samples/s | 19200 samples/s | 19200 samples/s | 19200 samples/s |
| ממשקים מובנים | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | ethercat | ethercat | ethernet | ethercat | ethercat | ethernet | ethercat |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
| גיליון נתונים | PDF — K-RSCC · 110.2 lb (נפתח בלשונית חדשה) | PDF — K-RSCC · 1102 lb (נפתח בלשונית חדשה) | PDF — K-RSCC · 11020 lb (נפתח בלשונית חדשה) | PDF — K-RSCC · 220.4 lb (נפתח בלשונית חדשה) | PDF — K-RSCC · 2204 lb (נפתח בלשונית חדשה) | PDF — K-RSCC · 440.8 lb (נפתח בלשונית חדשה) | PDF — K-RSCC · 4408 lb (נפתח בלשונית חדשה) |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

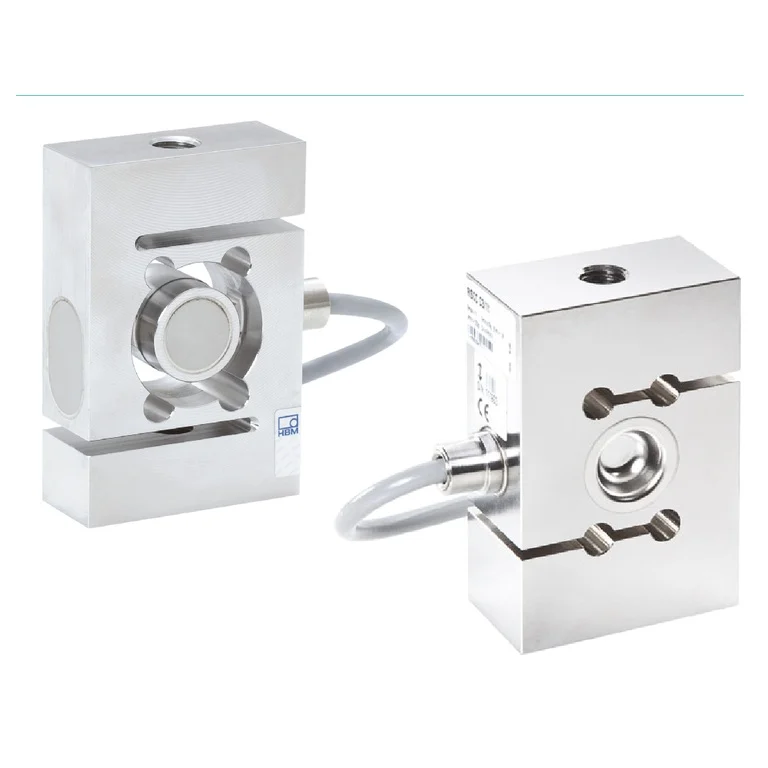

RSCC הוא תא עומס המבוסס על מדי עיבור, בקיבולות נומינליות של 50 kg עד 5 t. היצרן מציין מבנה אטום הרמטית וחומרים עמידים לקורוזיה.
היצרן מציין IP68. אין להסיק מכך עומק טבילה או משך טבילה בלתי מוגבלים; כאשר נדרשים תנאי טבילה מסוימים יש לבדוק את הגדרתם עבור התצורה שנבחרה.
הגרסה המתוארת היא תא מדי עיבור בחיבור שישה חוטים. נדרשת אלקטרוניקה מתאימה לגשר, עם עירור וקריאת האות; הכבל אינו הופך את התא למתמר מתח מוגבר.

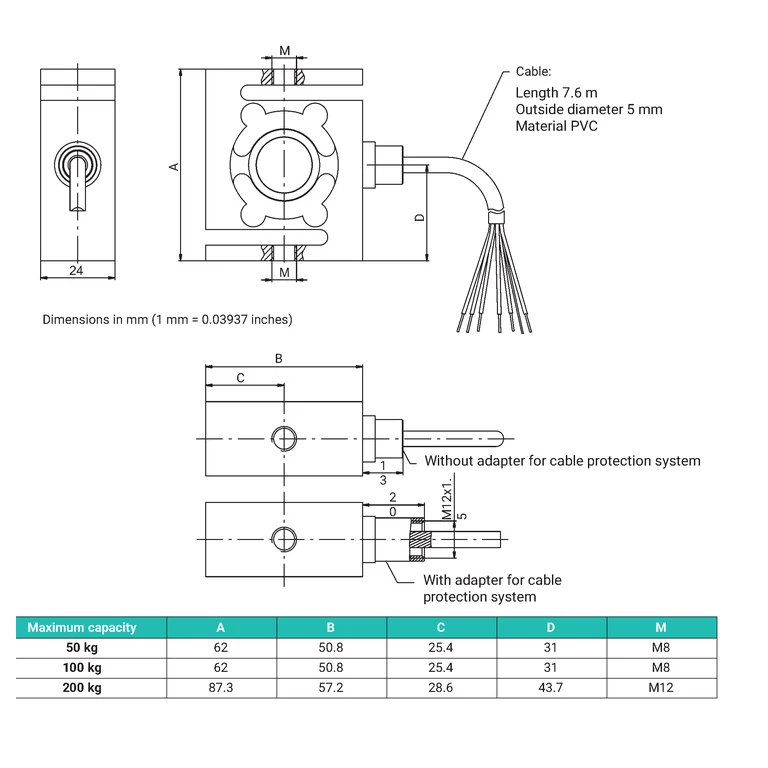

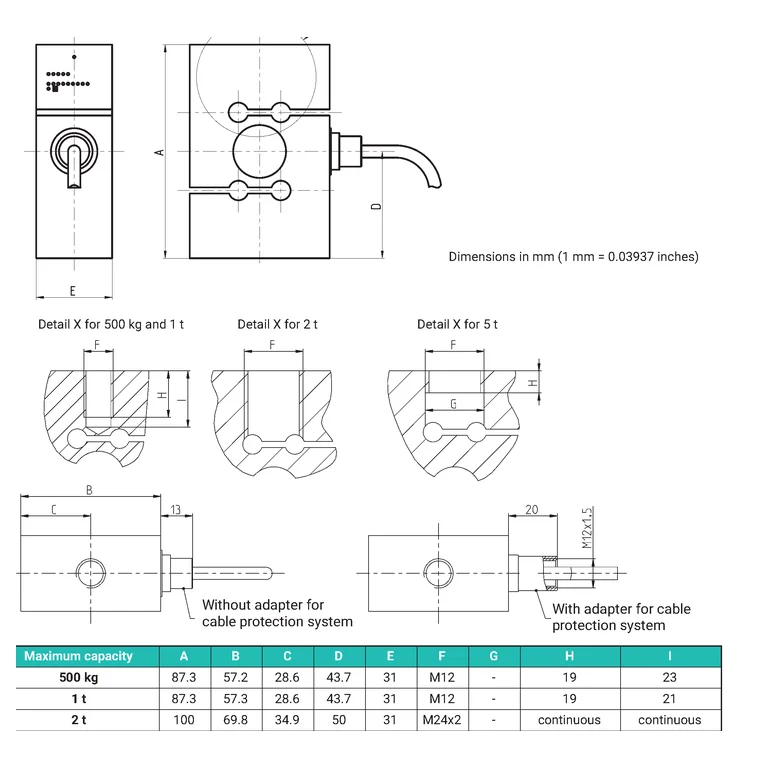

לא. למשל, בגרסאות 50 ו־100 kg מופיע M8, ובגרסת 200 kg מופיע M12. גם הגאומטריה של קבוצת 500 kg עד 5 t מפורטת בנפרד. יש לבחור אביזרי העמסת כוח לפי הדגם.
הגיליון מציין מתאם אופציונלי למערכת הגנה לכבל. צינור ההגנה, מחבר הצינור וטבעת האטימה המוצגים מסופקים מצד הלקוח. יש להבחין בין הזמנת המתאם לבין אספקת מערכת ההגנה השלמה.
