מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח מומנט | -10000–10000 Nm |
|---|---|
| קצב דגימת ADC | 450–40000 samples/s |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-TB1A/100NM eli-m-f083a1455ba8d60876253910 | 1-TB1A/10KNM eli-m-26ed44670397c014cfc26747 | 1-TB1A/1KNM eli-m-01c75b313c0ead1c0d3304ff | 1-TB1A/200NM eli-m-9b34df6204b0ee0f8b9bd886 | 1-TB1A/2KNM eli-m-de74e898be30d5e5b5e1722a | 1-TB1A/500NM eli-m-6baeba488752ae6017c50829 | 1-TB1A/5KNM eli-m-3cd62cd4b8e38bc4af7c7b61 | TB1A-100Nm eli-m-eaf9f5068703c0192e0e8fcf | TB1A-10kNm eli-m-2f77d5f264206c04d0307df5 | TB1A-1kNm eli-m-059efd65eef0bc3f92f3c29e | TB1A-200Nm eli-m-06ca76d8de2414c7ba0e6697 | TB1A-2kNm eli-m-83073a4e03e2607acdd12112 | TB1A-500Nm eli-m-32b7d14a2f3339e198686fba | TB1A-5kNm eli-m-bdb63474955a41f8bad376ed |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| טווח מומנט | -100–100 Nm | -10000–10000 Nm | -1000–1000 Nm | -200–200 Nm | -2000–2000 Nm | -500–500 Nm | -5000–5000 Nm | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | RS422 / RS485 | Digital I/O | Analog 0-10V | Analog 0-10V | Analog 0-10V | Digital I/O | RS422 / RS485 |
| בסיס הגדרת לינאריות | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| מגבלת קצב בגלל קריאת המערכת | False | False | False | False | False | False | False | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| נתון טכני לפי גודל ובסיס במקור | Actions: Not sellable online; Measurement range: 885 in-lb; Size (length): 3.94 in | Actions: Not sellable online; Measurement range: 88507 in-lb; Size (length): 9.37 in | Actions: Not sellable online; Measurement range: 8851 in-lb; Size (length): 6.14 in | Actions: Not sellable online; Measurement range: 1770 in-lb; Size (length): 4.76 in | Actions: Not sellable online; Measurement range: 17701 in-lb; Size (length): 7.52 in | Actions: Not sellable online; Measurement range: 4425 in-lb; Size (length): 6.14 in | Actions: Not sellable online; Measurement range: 44254 in-lb; Size (length): 9.37 in | ±100 Nm rated torque; static / reaction installation | ±10 kNm rated torque; static / reaction installation | ±1 kNm rated torque; static / reaction installation | ±200 Nm rated torque; static / reaction installation | ±2 kNm rated torque; static / reaction installation | ±500 Nm rated torque; static / reaction installation | ±5 kNm rated torque; static / reaction installation |
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | DMP41 selectable result rate, intended for reference and calibration measurements | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | DMP41 selectable result rate, intended for reference and calibration measurements | DMP41 selectable result rate, intended for reference and calibration measurements | DMP41 selectable result rate, intended for reference and calibration measurements | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth |
| יכולת מדידת מהירות סיבוב | False | False | False | False | False | False | False | False | False | False | False | False | False | False |
| טווח מומנט | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | -100–100 Nm | -10000–10000 Nm | -1000–1000 Nm | -200–200 Nm | -2000–2000 Nm | -500–500 Nm | -5000–5000 Nm |
| ממשקים מובנים | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | ethernet | ethercat | ethernet | ethernet | ethernet | ethercat | ethernet |
| דיוק (% FSO) | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 0.05 % | 0.05 % | 0.05 % | 0.05 % | 0.05 % | 0.05 % | 0.05 % |
| קצב דגימת ADC | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 40000 samples/s | 40000 samples/s | 450 samples/s | 40000 samples/s | 19200 samples/s | 40000 samples/s | 19200 samples/s |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

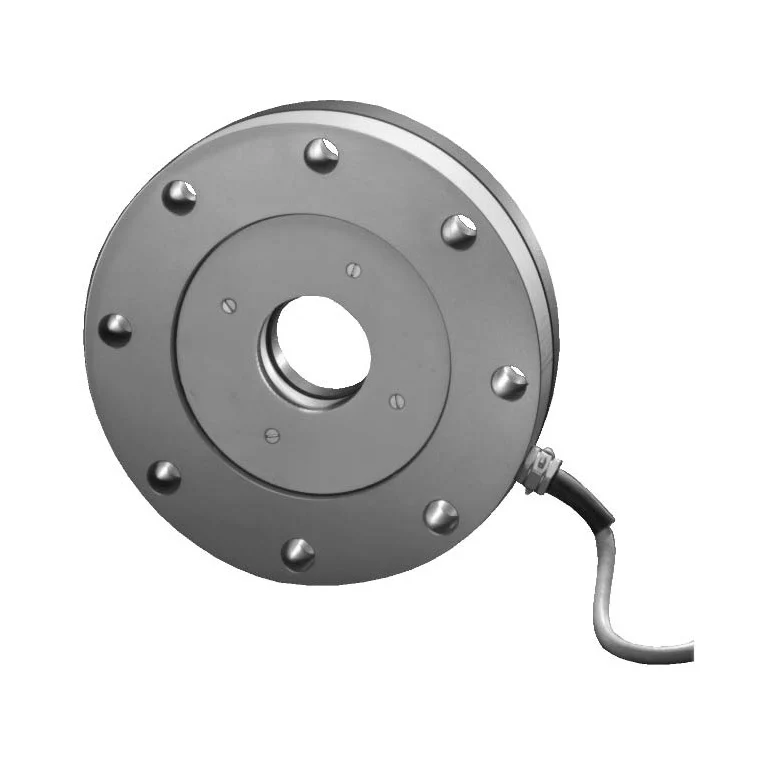

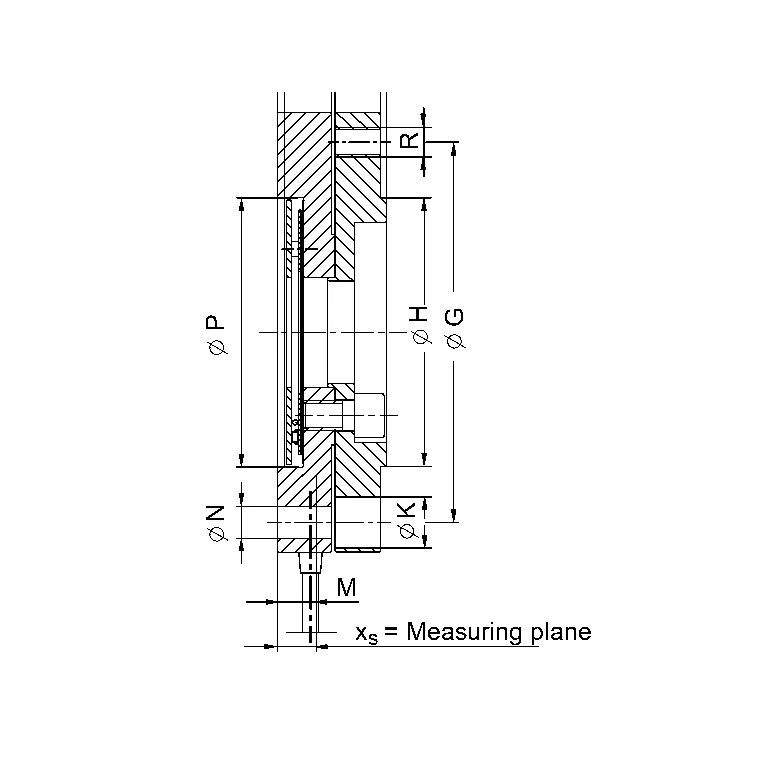

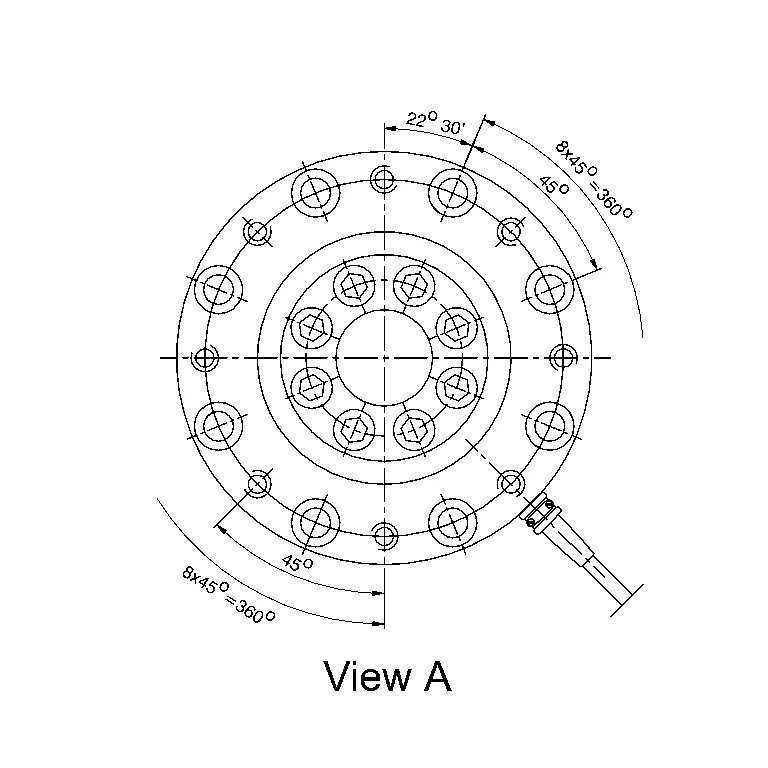

היצרן מתאר מתמר ייחוס נמוך, המיועד למדידת מומנט כאשר המקום מוגבל. בוחרים את הקיבולת ואת חיבורי האוגן לפי שרטוט הדגם.
הטבלה מציינת רגישות נומינלית 1.5 mV/V. נדרשת אלקטרוניקת גשר מתאימה עם מתח הזנה, ולא כניסת מתח תעשייתי מוגבר בלבד.
לא. דרגת הדיוק, לינאריות הכוללת היסטרזיס וסטיית התקן של החזרתיות מופיעות בנפרד. לכל נתון בסיס ייחוס משלו.
לא. הערת היצרן דורשת להפחית את המגבלות כאשר כמה עומסים לא רצויים פועלים יחד. גבול נפרד לכל ציר אינו אישור להפעיל את כולם בו־זמנית.
במפרט מתועדת דרגת IP54 לפי EN 60529. אין להעתיק אל TB1A את דרגת ההגנה של מתמר מומנט אחר; מוודאים שגם הכבל והמחברים בתצורת ההתקנה עומדים בתנאי השימוש הנדרשים.
