מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח מומנט | -20000–20000 Nm |
|---|---|
| קצב דגימת ADC | 450–40000 samples/s |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-TN/100NM eli-m-32027a83d7d26da4a15ef8da | 1-TN/10KNM eli-m-e8acd4add9ae7c9c58de1c5e | 1-TN/1KNM eli-m-e40dd8b44918aa3de368459a | 1-TN/200NM eli-m-4911b48da048b7e6d097803e | 1-TN/20KNM eli-m-968a913f53566255eb912425 | 1-TN/2KNM eli-m-1953769fc3607f516c957605 | 1-TN/500NM eli-m-fd8dd7896a048ffffa4874f1 | 1-TN/5KNM eli-m-3f5527392205d2151da71dc2 | TN-100Nm eli-m-de040d76d1069c97b6356903 | TN-10kNm eli-m-edb8eb4f4d99542dd42e5985 | TN-1kNm eli-m-4a703b66abff5f4b6e511c73 | TN-200Nm eli-m-63207f42c6459aba5ffe2053 | TN-20kNm eli-m-2a8135730a591260773a9938 | TN-2kNm eli-m-ea893ef4f8f0760ff5f01cfc | TN-500Nm eli-m-3a701f1dec2808d2784347f5 | TN-5kNm eli-m-2d382b28a0fe92ee2d48b05f |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| נתון טכני לפי גודל ובסיס במקור | Actions: Not sellable online; Measurement range: 885 in-lb; Size (length): 10.1 in | Actions: Not sellable online; Measurement range: 88507 in-lb; Size (length): 20.5 in | Actions: Not sellable online; Measurement range: 8851 in-lb; Size (length): 10.1 in | Actions: Not sellable online; Measurement range: 1770 in-lb; Size (length): 10.1 in | Actions: Not sellable online; Measurement range: 177015 in-lb; Size (length): 20.5 in | Actions: Not sellable online; Measurement range: 17701 in-lb; Size (length): 13.8 in | Actions: Not sellable online; Measurement range: 4425 in-lb; Size (length): 10.1 in | Actions: Not sellable online; Measurement range: 44254 in-lb; Size (length): 15.6 in | ±100 Nm rated torque; static / reaction installation | ±10 kNm rated torque; static / reaction installation | ±1 kNm rated torque; static / reaction installation | ±200 Nm rated torque; static / reaction installation | ±20 kNm rated torque; static / reaction installation | ±2 kNm rated torque; static / reaction installation | ±500 Nm rated torque; static / reaction installation | ±5 kNm rated torque; static / reaction installation |
| טווח מומנט | -100–100 Nm | -10000–10000 Nm | -1000–1000 Nm | -200–200 Nm | -20000–20000 Nm | -2000–2000 Nm | -500–500 Nm | -5000–5000 Nm | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| יכולת מדידת מהירות סיבוב | False | False | False | False | False | False | False | False | False | False | False | False | False | False | False | False |
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | DMP41 selectable result rate, intended for reference and calibration measurements | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | DMP41 selectable result rate, intended for reference and calibration measurements |
| מגבלת קצב בגלל קריאת המערכת | False | False | False | False | False | False | False | False | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Analog 0-10V | Digital I/O | Analog 0-10V | Analog 0-10V | RS422 / RS485 | Analog 0-10V | Digital I/O | Analog 0-10V |
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת לינאריות | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| טווח מומנט | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | -100–100 Nm | -10000–10000 Nm | -1000–1000 Nm | -200–200 Nm | -20000–20000 Nm | -2000–2000 Nm | -500–500 Nm | -5000–5000 Nm |
| קצב דגימת ADC | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 450 samples/s | 40000 samples/s | 19200 samples/s | 40000 samples/s | 19200 samples/s | 40000 samples/s | 40000 samples/s | 19200 samples/s |
| דיוק (% FSO) | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 0.02 % | 0.02 % | 0.02 % | 0.02 % | 0.02 % | 0.02 % | 0.02 % | 0.02 % |
| ממשקים מובנים | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | ethercat | ethernet | ethernet | ethernet | ethercat | ethernet | profinet | ethernet |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
TN הוא מתמר העברה למומנט, לשימוש כייחוס במכונות כיול ולהסמכת מעבדות. הוא אינו מתואר כאוגן טלמטריה מסתובב למערך בדיקות מהיר.
היצרן קושר את Class 0.05 לפי DIN 51309 לתעודת כיול DAkkS/DKD מתאימה. אין להציג את הסיווג ללא תנאי התעודה.
גשרי Mbx ו־Mby מיועדים לבדיקת תנאי העמסת הכוח ומומנטי כפיפה נלווים. הם אינם סיבה לשייך את המתמר אוטומטית למדידת שישה צירים.

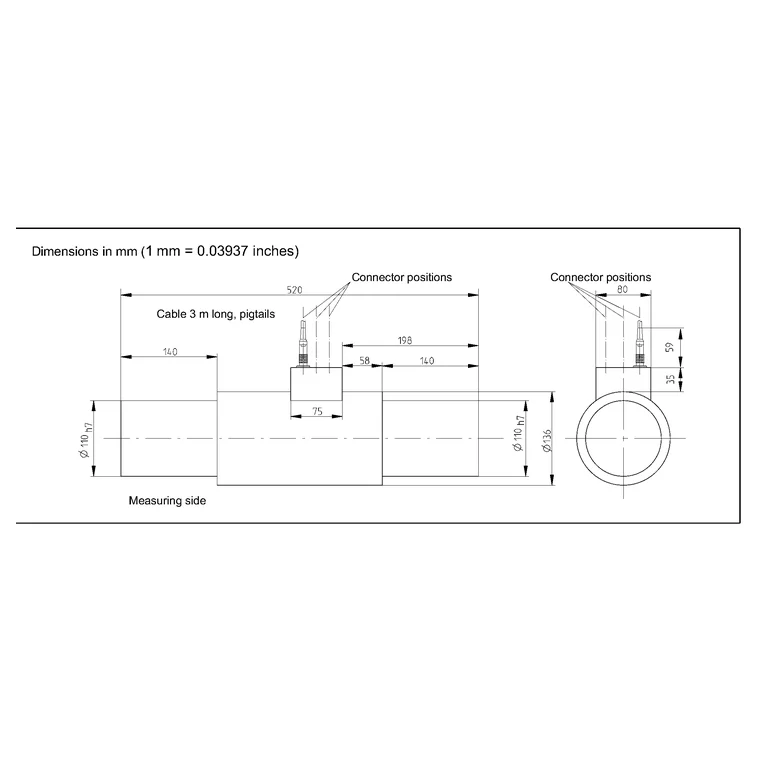

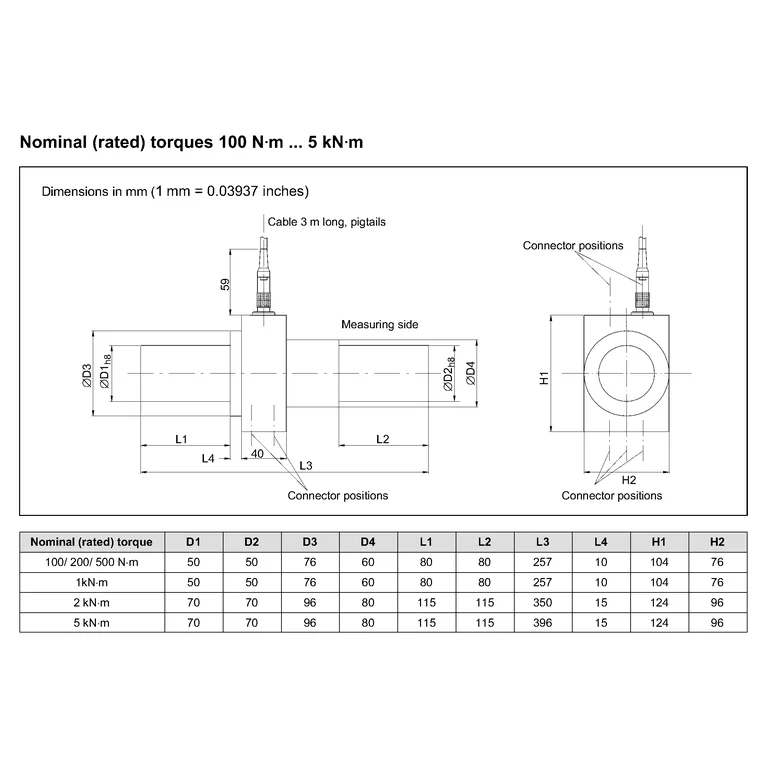

היצרן מציין קצוות גליליים ללא מפתח, במידות לפי DIN 51309. יש לבחור מתאמים המתאימים לקיבולת ולשרטוט החיבור.
המפרט מבחין בין תחום נומינלי של +10 עד +30 °C לבין תחום עבודה של +10 עד +40 °C. בניסוי ייחוס יש לכלול את השפעות הטמפרטורה בתקציב אי־הוודאות; אפשרות פעולה אינה מבטיחה אותה אי־ודאות בכל התחום.
