מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח מומנט | -1000–1000 Nm |
|---|---|
| קצב דגימת ADC | 450–19200 samples/s |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-TTS/1000NM eli-m-52fd11a88f829f25643170f2 | 1-TTS/100NM eli-m-4d3717840ab53d47fd29cae4 | 1-TTS/200NM eli-m-d20d03c3e543f1ac9ef78fcf | 1-TTS/500NM eli-m-bdf712d45b9b4932e763dc9b | TTS-100Nm eli-m-d820c5b34949c9bb0596e548 | TTS-1kNm eli-m-fed9deb98dfb63da15764b5b | TTS-200Nm eli-m-a6fc6a2d08bbdcdd266cf210 | TTS-500Nm eli-m-53cffeed25c33cc90217f6b8 |
|---|---|---|---|---|---|---|---|---|
| יכולת מדידת מהירות סיבוב | False | False | False | False | False | False | False | False |
| מגבלת קצב בגלל קריאת המערכת | False | False | False | False | לא צוין | לא צוין | לא צוין | לא צוין |
| נתון טכני לפי גודל ובסיס במקור | Actions: Not sellable online; Measurement range: 8851 in-lb; Size (length): 37 in | Actions: Not sellable online; Measurement range: 885 in-lb; Size (length): 19.5 in | Actions: Not sellable online; Measurement range: 1770 in-lb; Size (length): 27.2 in | Actions: Not sellable online; Measurement range: 4425 in-lb; Size (length): 37 in | ±100 Nm rated torque; static / reaction installation | ±1 kNm rated torque; static / reaction installation | ±200 Nm rated torque; static / reaction installation | ±500 Nm rated torque; static / reaction installation |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown | Analog 0-10V | Analog 0-10V | Digital I/O | RS422 / RS485 |
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth |
| בסיס הגדרת לינאריות | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | לא צוין | לא צוין | לא צוין | לא צוין |
| טווח מומנט | -1000–1000 Nm | -100–100 Nm | -200–200 Nm | -500–500 Nm | לא צוין | לא צוין | לא צוין | לא צוין |
| טווח מומנט | לא צוין | לא צוין | לא צוין | לא צוין | -100–100 Nm | -1000–1000 Nm | -200–200 Nm | -500–500 Nm |
| קצב דגימת ADC | לא צוין | לא צוין | לא צוין | לא צוין | 19200 samples/s | 19200 samples/s | 19200 samples/s | 450 samples/s |
| ממשקים מובנים | לא צוין | לא צוין | לא צוין | לא צוין | ethercat | profinet | ethernet | ethernet |
| דיוק (% FSO) | לא צוין | לא צוין | לא צוין | לא צוין | 0.5 % | 0.5 % | 0.5 % | 0.5 % |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

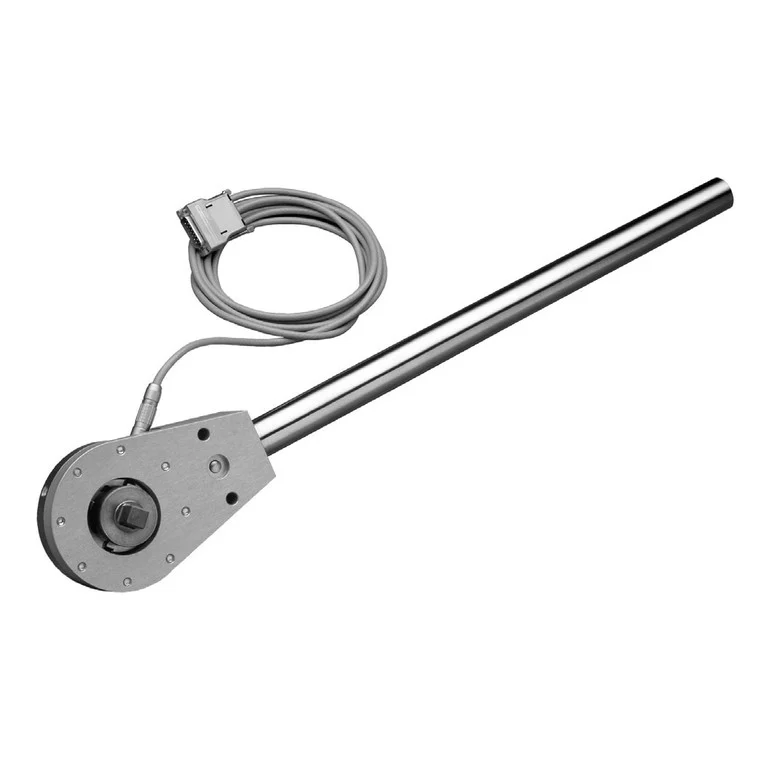

TTS הוא מתמר העברה לכיול מתקנים שמכיילים מפתחות מומנט. הוא מיועד לשימוש בשרשרת ייחוס, ולא רק להידוק ברגים.
לא. הערת הגיליון מציינת שתעודת DKD אינה כלולה באספקה ויש להזמינה בנפרד. הסיווג כמתמר העברה נקבע באמצעות תעודת הכיול.

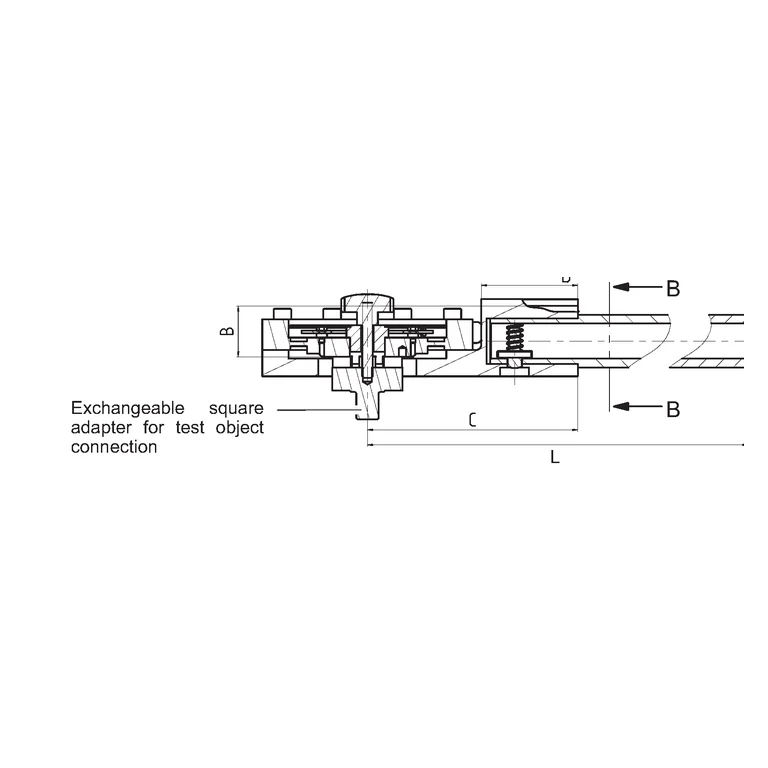

לא. הערות היצרן קושרות חלק מהנתונים למתאם הריבוע ולהתקנתו, כפי שסופקו. שינוי המתאם מחייב לבדוק מחדש את תנאי המדידה.
לא. הטבלה מפרידה בין שחזוריות במצבי התקנה שונים לבין שחזוריות עם אורכי זרוע שונים. יש לשמור את תנאי הבדיקה המתאימים.
לא. 1.5 mV/V הוא ערך הייחוס, אך טווח הרגישות המתועד הוא 1.5–2.4 mV/V. לצורך מדידה מדויקת משתמשים ברגישות של המתמר המסוים כפי שנקבעה בכיול, ולא בערך ייחוס אחיד לכל היחידות.
