Family 6803 חיישני רעידות ותאוצה
Family 6803 — חיישנים ומכשירי מדידה של HBK בתחום חיישני רעידות ותאוצה.
לאתר של HBK (נפתח בלשונית חדשה)
מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| רגישות מתח לתאוצה | 10–100 mV/g |
|---|---|
| תחום תדרי תגובה | 0.48–5000000 Hz |
| טמפרטורת עבודה | -54–150 °C |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | -6803–003- eli-m-8082d4b08cffc88eef761eec | -6803–006- eli-m-8f802c0b0b24c396b84c9a3c | -6803-B-007- eli-m-8029f783bf43e66a148da4a7 |
|---|---|---|---|
| רגישות מתח לתאוצה | 10 mV/g | 50 mV/g | 100 mV/g |
| נתון טכני לפי גודל ובסיס במקור | ±500 g indexed capacity; Triaxial; General purpose; Stud mounting | ±100 g indexed capacity; Triaxial; General purpose; Stud mounting | ±50 g indexed capacity; Triaxial; General purpose; Stud mounting |
| בסיס הגדרת לינאריות | Official indexed sensitivity tolerance: 5%. | Official indexed sensitivity tolerance: 5%. | Official indexed sensitivity tolerance: 5%. |
| תחום תדרי תגובה | 0.48–5000000 Hz | 0.48–5000000 Hz | 1.2–5000000 Hz |
| מגבלת קצב בגלל קריאת המערכת | True | True | True |
| מספר ערוצי מדידה | 3 | 3 | 3 |
| יציאת חיישן רעידות | Piezoelectric CCLD (IEPE) | Piezoelectric CCLD (IEPE) | Piezoelectric CCLD (IEPE) |
| בסיס הגדרת חזרתיות | HBK does not publish a separate scalar repeatability for every ordering code; use individual calibration and controlled mounting. | HBK does not publish a separate scalar repeatability for every ordering code; use individual calibration and controlled mounting. | HBK does not publish a separate scalar repeatability for every ordering code; use individual calibration and controlled mounting. |
| בסיס קצב הדגימה | Sensor bandwidth is indexed by HBK; the selected conditioner and DAQ determine digital sample rate. | Sensor bandwidth is indexed by HBK; the selected conditioner and DAQ determine digital sample rate. | Sensor bandwidth is indexed by HBK; the selected conditioner and DAQ determine digital sample rate. |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown |
| טמפרטורת עבודה | -54–150 °C | -54–107 °C | -54–107 °C |
| מספר צירי מדידה | 3 | 3 | 3 |
| יכולת מדידת תאוצה סטטית DC | False | False | False |
| סטטוס | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

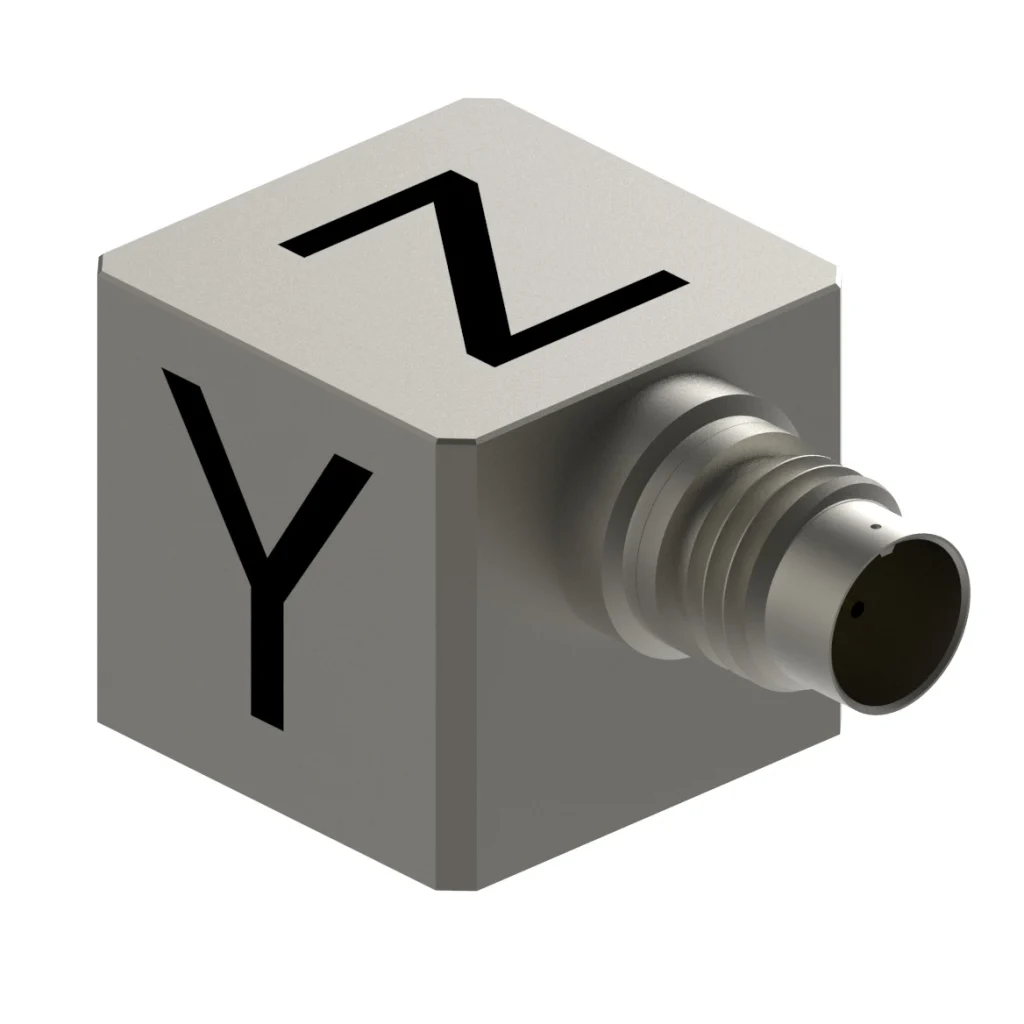

אלה מדי תאוצה תלת־ציריים מסוג CCLD עם גוף מבודד חשמלית, לבדיקות מבניות, אנליזה מודאלית ומדידות רעידות ברכב, בתעופה ובמכונות.

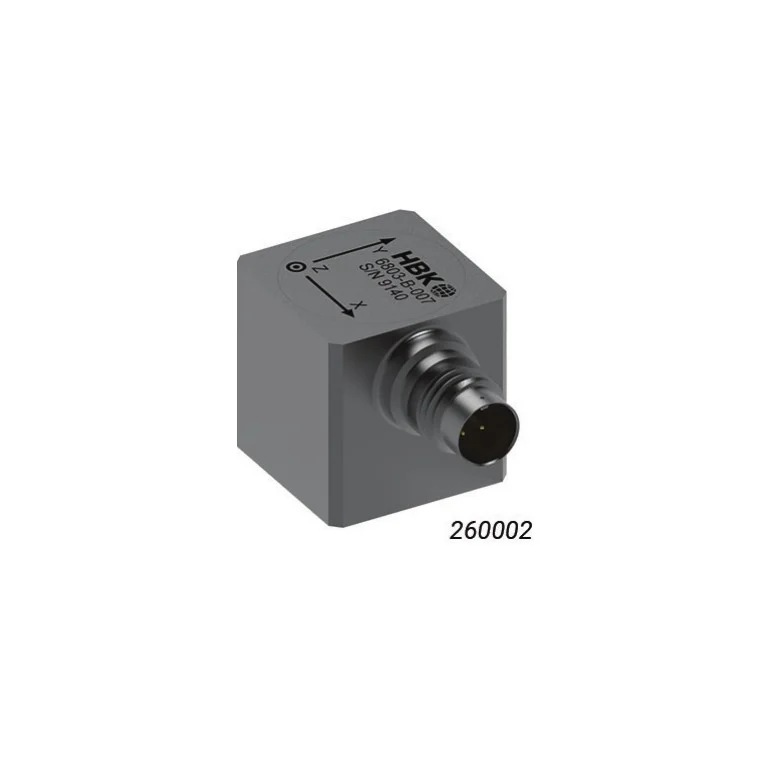

TEDS מוגדר בגרסת 6803-B-007. הגרסאות 6803-006 ו־6803-003 אינן מוגדרות עם TEDS בטבלה זו.
6803-B-007 מציע 100 mV/g, 6803-006 מציע 50 mV/g ו־6803-003 מציע 10 mV/g. טווחי התאוצה המתאימים הם בהתאמה 50, 100 ו־500 g שיא.

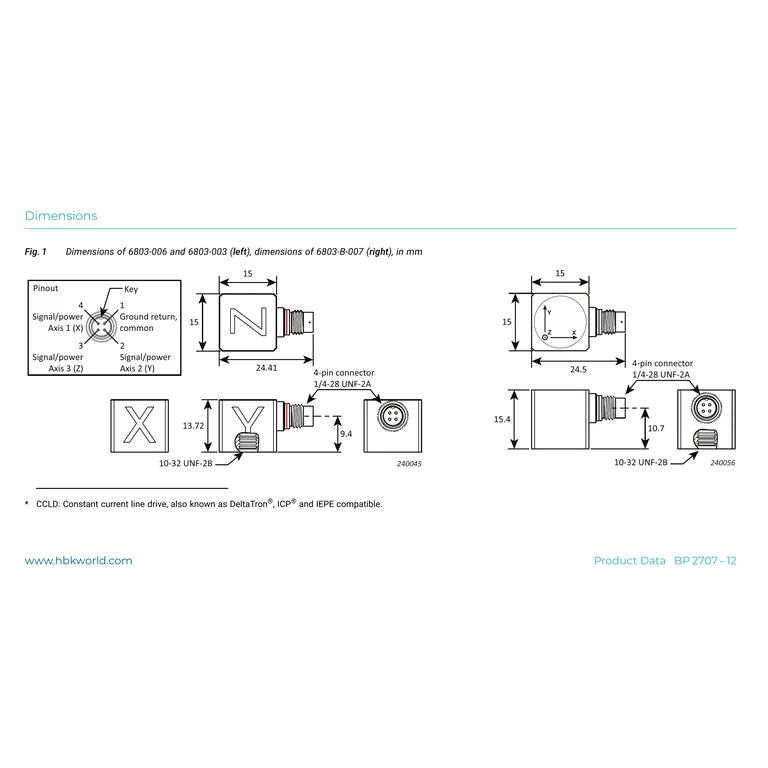

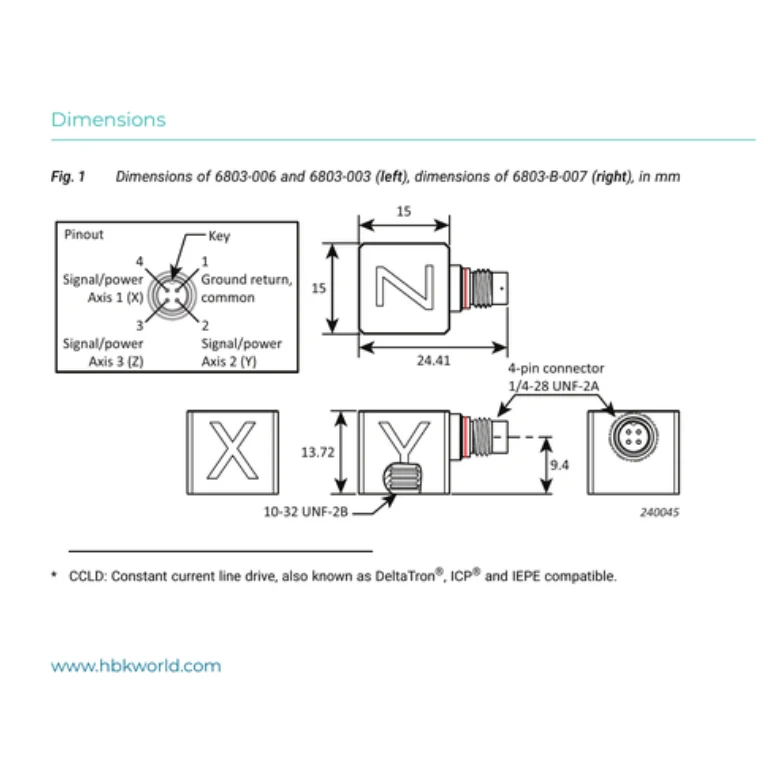

החיישנים מיועדים להתקנה באמצעות בורג ומחוברים דרך מחבר בעל 4 פינים. נדרשת כניסת CCLD לכל אחד משלושת הצירים.
גרסת 6803-B-007 מוגדרת מ־−51 עד +107 °C. הגרסאות 6803-006 ו־6803-003 מוגדרות מ־−51 עד +121 °C.
