Family 6952 חיישני רעידות ותאוצה
Family 6952 — חיישנים ומכשירי מדידה של HBK בתחום חיישני רעידות ותאוצה.
לאתר של HBK (נפתח בלשונית חדשה)
מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| תחום תדרי תגובה | 0–5000000 Hz |
|---|---|
| רגישות מתח לתאוצה | 10–1000 mV/g |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | -6952-A-001- eli-m-a185cab5023a2326115a7885 | -6952-A-004- eli-m-0f273b22d6f72d7af669ebde | -6952-A-007- eli-m-83258daf8ef36e037550f474 |
|---|---|---|---|
| בסיס הגדרת חזרתיות | HBK does not publish a separate scalar repeatability for every ordering code; use individual calibration and controlled mounting. | HBK does not publish a separate scalar repeatability for every ordering code; use individual calibration and controlled mounting. | HBK does not publish a separate scalar repeatability for every ordering code; use individual calibration and controlled mounting. |
| תחום תדרי תגובה | 0–1000 Hz | 0–1750 Hz | 0–5000000 Hz |
| יכולת מדידת תאוצה סטטית DC | True | True | True |
| בסיס הגדרת לינאריות | Official indexed sensitivity tolerance: 10%. | Official indexed sensitivity tolerance: 10%. | Official indexed sensitivity tolerance: 10%. |
| נתון טכני לפי גודל ובסיס במקור | ±2 g indexed capacity; Uniaxial; Airborn; Center bolt mounting | ±25 g indexed capacity; Uniaxial; Airborn; Center bolt mounting | ±200 g indexed capacity; Uniaxial; Airborn; Center bolt mounting |
| מספר ערוצי מדידה | 1 | 1 | 1 |
| בסיס קצב הדגימה | Sensor bandwidth is indexed by HBK; the selected conditioner and DAQ determine digital sample rate. | Sensor bandwidth is indexed by HBK; the selected conditioner and DAQ determine digital sample rate. | Sensor bandwidth is indexed by HBK; the selected conditioner and DAQ determine digital sample rate. |
| פרטי ממשק ואות לפי המקור | Analog 0-10V | Analog 0-10V | Analog 0-10V |
| טמפרטורת עבודה | -60–150 °C | -60–150 °C | -60–150 °C |
| יציאת חיישן רעידות | MEMS-based; Analogue | MEMS-based; Analogue | MEMS-based; Analogue |
| מגבלת קצב בגלל קריאת המערכת | True | True | True |
| מספר צירי מדידה | 1 | 1 | 1 |
| רגישות מתח לתאוצה | 1000 mV/g | 80 mV/g | 10 mV/g |
| סטטוס | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
כן. זהו מד תאוצה חד־צירי המבוסס על MEMS קיבולי, בעל תגובה עד DC, למדידות תנועה, הטיה ותאוצה בתדרים נמוכים עד בינוניים.
בטבלת הדגמים מופיעות גרסאות של ±2, ±25 ו־±200 g. בוחרים את הגרסה לפי התאוצה הנדרשת, הרגישות ותחום התדר של אותו דגם.

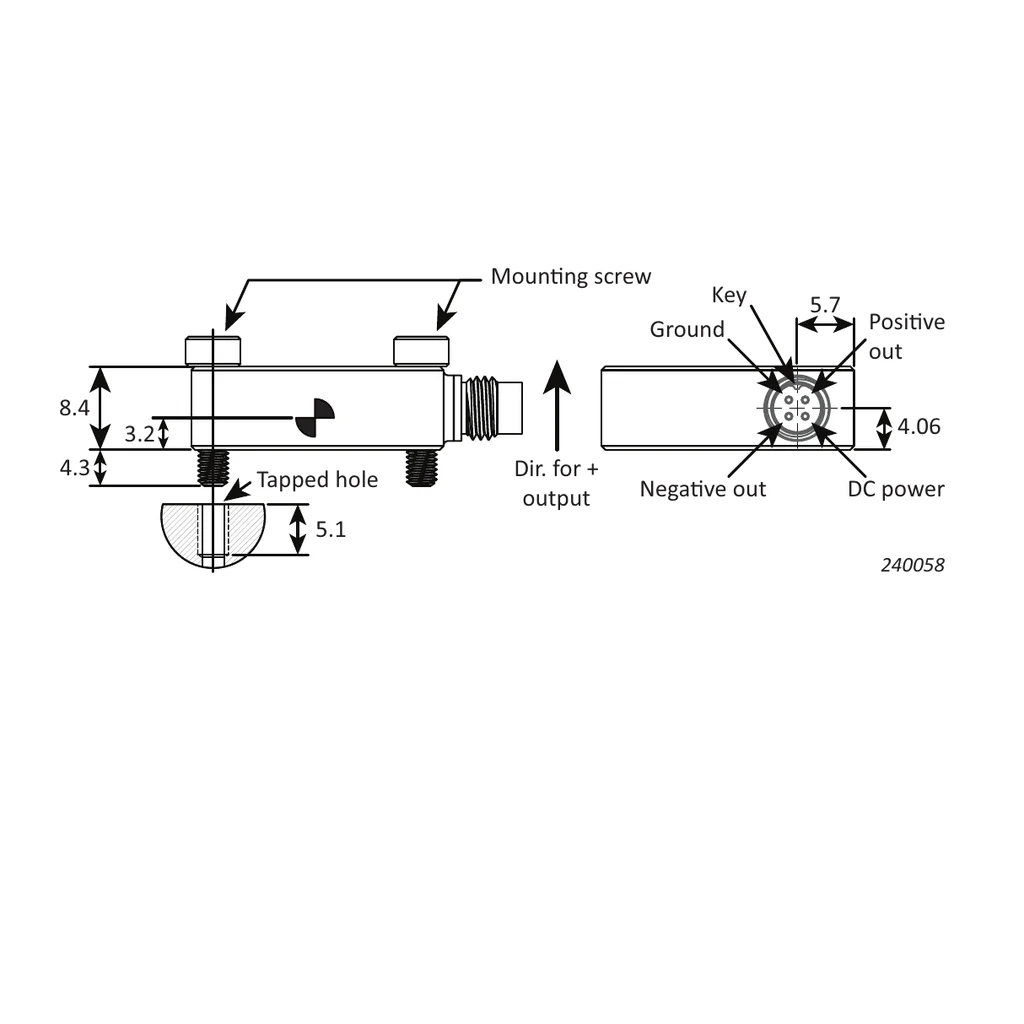

החיישן מספק אות אנלוגי דיפרנציאלי ודורש הזנת מתח לפי מפת הפינים. יש להשתמש בכניסה דיפרנציאלית ובספק המתאימים לחיישן.

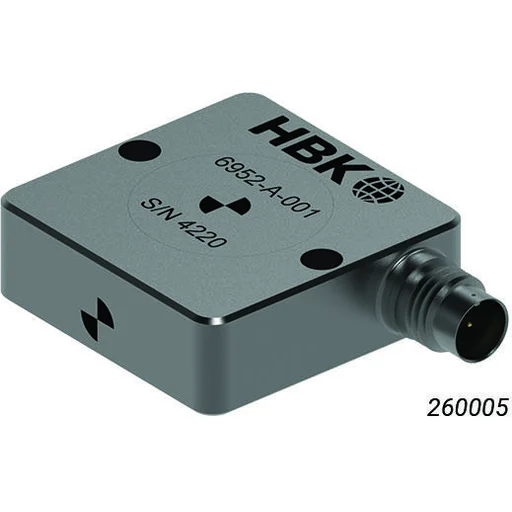

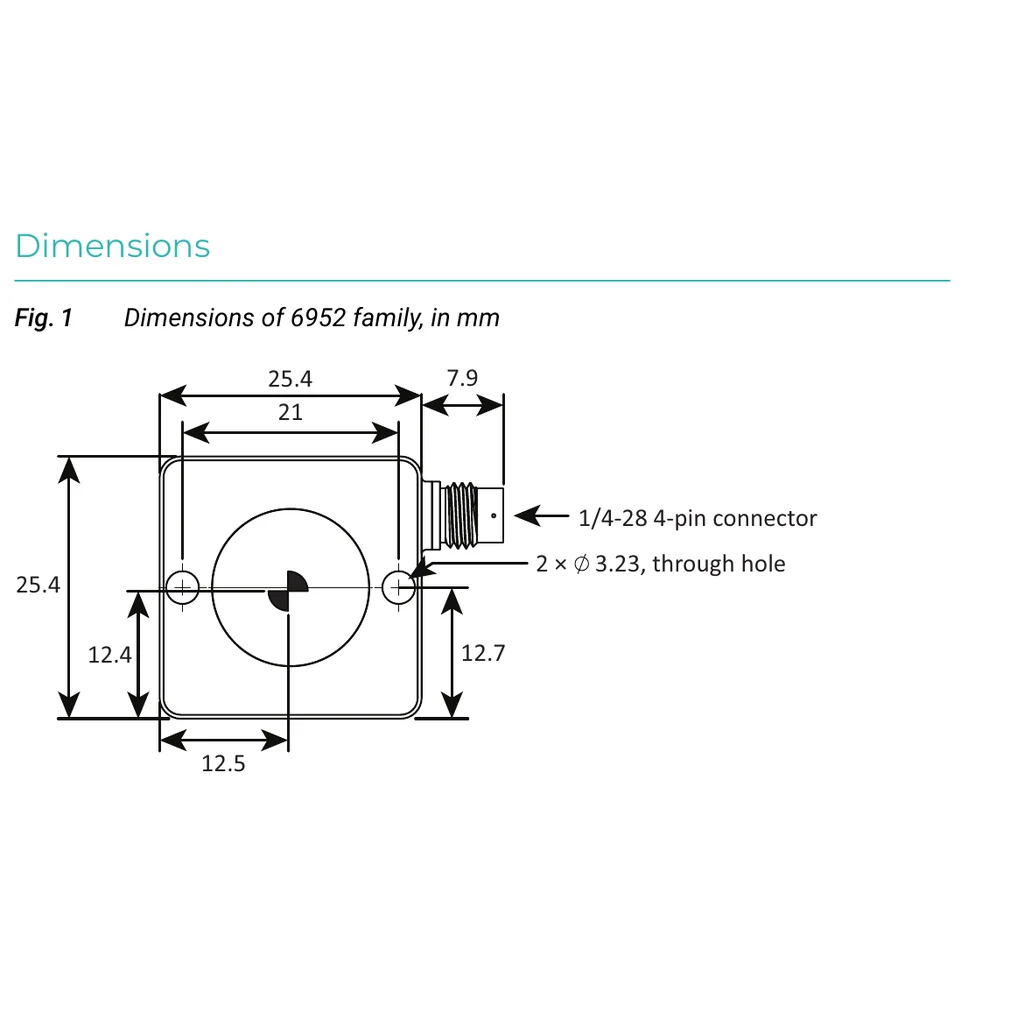

רכיבי החישה הקיבוליים והאלקטרוניקה מותקנים בגוף טיטניום אטום הרמטית. החיבור נעשה דרך מחבר בעל 4 פינים.
לא. טבלת הדגמים מגדירה עמידות של 2,000 g ב־6952-A-001 וב־6952-A-004, ושל 5,000 g ב־6952-A-007. אלה גבולות עמידות להלם, בנפרד מטווח המדידה של כל דגם.
