Family 6953 חיישני רעידות ותאוצה
Family 6953 — חיישנים ומכשירי מדידה של HBK בתחום חיישני רעידות ותאוצה.
לאתר של HBK (נפתח בלשונית חדשה)
מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| רגישות מתח לתאוצה | 40–800 mV/g |
|---|---|
| תחום תדרי תגובה | 0–2700 Hz |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | -6953-D-002- eli-m-5ab4d7d0424776575d918e8d | -6953-D-005- eli-m-ba81b87c5a46d6c52e15c090 | -6953-D-006- eli-m-64cd47bdeca0d1b0ff0be884 |
|---|---|---|---|
| רגישות מתח לתאוצה | 800 mV/g | 80 mV/g | 40 mV/g |
| פרטי ממשק ואות לפי המקור | Analog 0-10V | Analog 0-10V | Analog 0-10V |
| בסיס הגדרת חזרתיות | HBK does not publish a separate scalar repeatability for every ordering code; use individual calibration and controlled mounting. | HBK does not publish a separate scalar repeatability for every ordering code; use individual calibration and controlled mounting. | HBK does not publish a separate scalar repeatability for every ordering code; use individual calibration and controlled mounting. |
| נתון טכני לפי גודל ובסיס במקור | ±5 g indexed capacity; Triaxial; Airborn; Stud mounting | ±50 g indexed capacity; Triaxial; Airborn; Stud mounting | ±100 g indexed capacity; Triaxial; Airborn; Stud mounting |
| מספר צירי מדידה | 3 | 3 | 3 |
| בסיס הגדרת לינאריות | Official indexed sensitivity tolerance: 5%. | Official indexed sensitivity tolerance: 5%. | Official indexed sensitivity tolerance: 5%. |
| תחום תדרי תגובה | 0–1000 Hz | 0–2700 Hz | 0–2700 Hz |
| יכולת מדידת תאוצה סטטית DC | True | True | True |
| יציאת חיישן רעידות | MEMS-based; Analogue | MEMS-based; Analogue | MEMS-based; Analogue |
| טמפרטורת עבודה | -60–150 °C | -60–150 °C | -60–150 °C |
| מספר ערוצי מדידה | 3 | 3 | 3 |
| בסיס קצב הדגימה | Sensor bandwidth is indexed by HBK; the selected conditioner and DAQ determine digital sample rate. | Sensor bandwidth is indexed by HBK; the selected conditioner and DAQ determine digital sample rate. | Sensor bandwidth is indexed by HBK; the selected conditioner and DAQ determine digital sample rate. |
| מגבלת קצב בגלל קריאת המערכת | True | True | True |
| סטטוס | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
החיישן מתאים למדידות תאוצה ותנועה בשלושה צירים, כולל תגובה עד DC, בבדיקות טיסה, עומסי דרך, תובלה ואנליזה מודאלית.
טבלת הדגמים מגדירה ±5 g עבור 6953-D-002, ±50 g עבור 6953-D-005 ו־±100 g עבור 6953-D-006. בוחרים לפי טווח ותחום התדר של הגרסה הנדרשת.
החיישן מספק יציאות אנלוגיות דיפרנציאליות נפרדות לשלושת הצירים, עם אות יציאה עד ±4 V. נדרשים ערוצי רכישה דיפרנציאליים והזנה מתאימים.

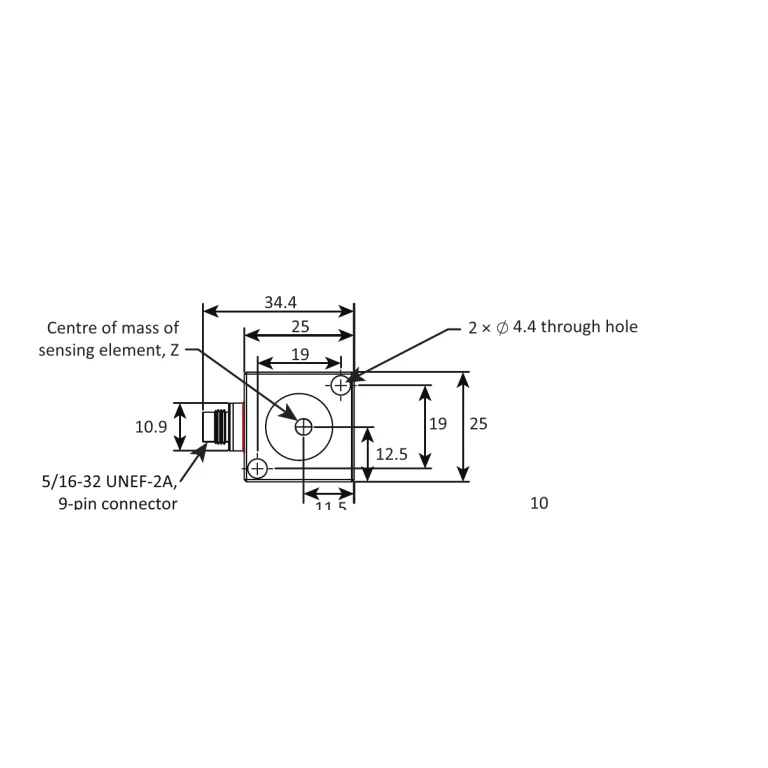

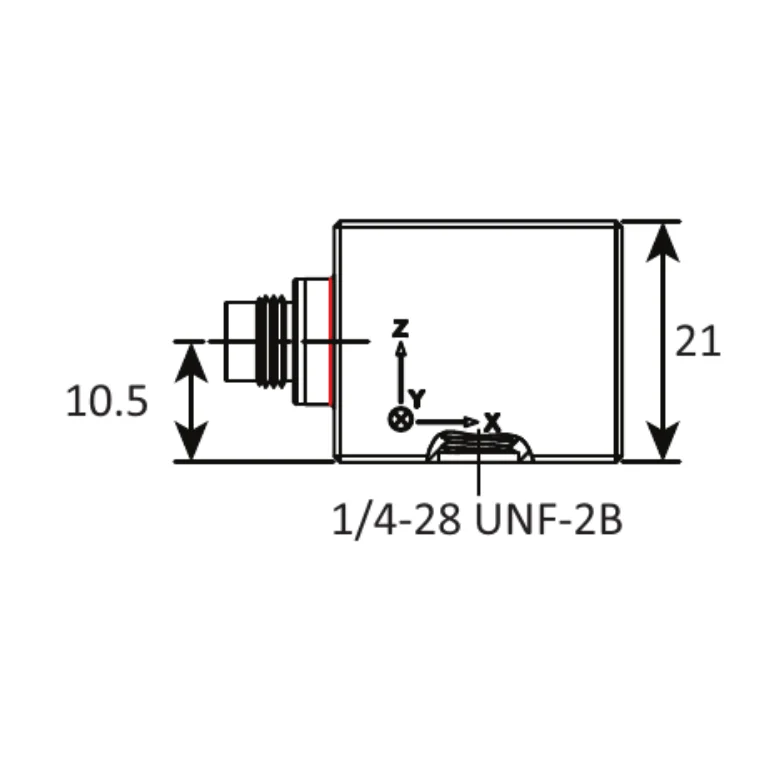

החיישן כולל מחבר בעל 9 פינים ומיועד להתקנה באמצעות בורג. הגוף עשוי טיטניום ואטום הרמטית.
2,000 g הוא נתון עמידות להלם בתנאי משך של 0.1 ms. גרסאות המדידה בטבלה הן 5, 50 ו־100 g; יש להתאים את החיישן לתאוצה הנמדדת ולתחום התדר.
