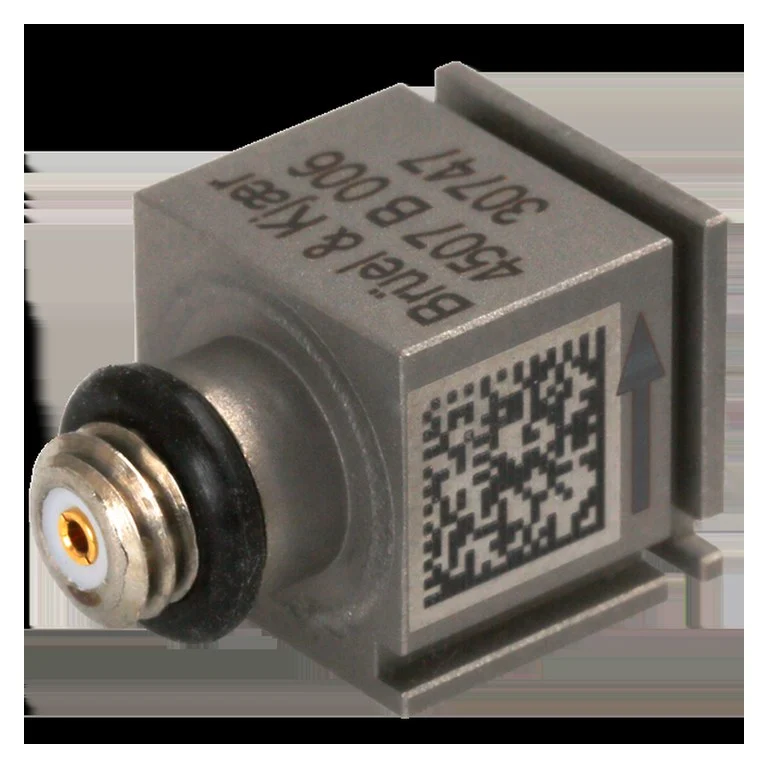

-4507-B-006-

מסדרת TYPE 4507-B

TYPE 4507-B — חיישנים ומכשירי מדידה של HBK בתחום חיישני רעידות ותאוצה.

תחום תדרי תגובה: 0.2–10000 Hz
מספר ערוצי מדידה: 1
רגישות מתח לתאוצה: 490 mV/g

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה

לאתר של HBK

מפרט טכני

כל הנתונים ההנדסיים, מסודרים לסריקה מהירה

מפרט טכני עבור -4507-B-006-
מספר צירי מדידה	1
רגישות מתח לתאוצה	490 mV/g
יכולת מדידת תאוצה סטטית DC	False
תחום תדרי תגובה	0.2–10000 Hz
יציאת חיישן רעידות	Piezoelectric CCLD (IEPE); Analogue
פרטי ממשק ואות לפי המקור	Unknown
מספר ערוצי מדידה	1
טמפרטורת עבודה	-54–107 °C
נתון טכני לפי גודל ובסיס במקור	±14 g indexed capacity; Uniaxial; Speciality; Clip mounting
בסיס הגדרת חזרתיות	HBK does not publish a separate scalar repeatability for every ordering code; use individual calibration and controlled mounting.
מגבלת קצב בגלל קריאת המערכת	True
בסיס קצב הדגימה	Sensor bandwidth is indexed by HBK; the selected conditioner and DAQ determine digital sample rate.
בסיס הגדרת לינאריות	Official indexed sensitivity tolerance: 5%.

בקשת הצעת מחיר למוצר הזה

רכיבי מערכת תואמים

אביזרים

4294 eli-m-6b1f1edd2a48d93d320a7efb ציוד כיול אופציונלי המופיע למשפחה; יש לבחור תצורת מכייל ותדר כיול לפי נוהל הכיול.

אביזרים תואמים

כבלים

AO-0463 eli-m-193325557c9ecdc4c9ef099d כבל קואקסיאלי סטנדרטי PVC, מסוכך יחיד, מינוס 20 עד 80 מעלות. יש לבחור אורך אחד למסלול שבין החיישן לכניסת CCLD.; משפחת החיישנים רשומה ללא כבל. יש לבחור כבל תואם אחד וכניסת CCLD/IEPE; אין להתייחס למגבלת תדר של הכבל כאל רוחב הפס של החיישן.
AO-0531 eli-m-deb98729d6d053ffb854cb7a כבל קואקסיאלי PVC גמיש ומסוכך יחיד, מינוס 20 עד 80 מעלות. גרסת 3 מ׳ רשומה גם בדף משפחת החיישן.; משפחת החיישנים רשומה ללא כבל. יש לבחור כבל תואם אחד וכניסת CCLD/IEPE; אין להתייחס למגבלת תדר של הכבל כאל רוחב הפס של החיישן.
AO-1382 eli-m-71d86f8e8028cc3808590e56 כבל קואקסיאלי דל־רעש ומסוכך כפול, מינוס 25 עד 200 מעלות. אין להחיל על דירוג הדף העדכני את נתון +250 מעלות שב־BP‑1841 הישן.; משפחת החיישנים רשומה ללא כבל. יש לבחור כבל תואם אחד וכניסת CCLD/IEPE; אין להתייחס למגבלת תדר של הכבל כאל רוחב הפס של החיישן.
AO-1419 eli-m-0edcdb9ed7c773ec2570bad7 כבל מיני־קואקסיאלי דל־רעש, מסוכך יחיד ומטופל להפחתת רעש טריבואלקטרי, מינוס 75 עד 250 מעלות.; משפחת החיישנים רשומה ללא כבל. יש לבחור כבל תואם אחד וכניסת CCLD/IEPE; אין להתייחס למגבלת תדר של הכבל כאל רוחב הפס של החיישן.
AO-0038 eli-m-1895312a59b6482cf5e817ee כבל דל־רעש במיוחד, מסוכך יחיד ומטופל להפחתת רעש טריבואלקטרי, מינוס 75 עד 250 מעלות. גרסת 30 מ׳ רשומה בדפי שתי המשפחות.; משפחת החיישנים רשומה ללא כבל. יש לבחור כבל תואם אחד וכניסת CCLD/IEPE; אין להתייחס למגבלת תדר של הכבל כאל רוחב הפס של החיישן.
AO-0122 eli-m-0810345f211a970e044b2e48 כבל דל־רעש במיוחד ומסוכך כפול; 3 מ׳ הוא האורך המדויק שמופיע בדף המשפחה. לא נוספו אורכים נוספים בלי מקור למק״ט שלהם.; משפחת החיישנים רשומה ללא כבל. יש לבחור כבל תואם אחד וכניסת CCLD/IEPE; אין להתייחס למגבלת תדר של הכבל כאל רוחב הפס של החיישן.
AO-0406 eli-m-a1e71a1a66b40cde3a6fb156 כבל דל־רעש עם המתאם הרשום; 5 מ׳ הוא האורך המדויק שמופיע בדף המשפחה. יש לוודא שהמתאם כלול במק״ט ההזמנה בפועל.; משפחת החיישנים רשומה ללא כבל. יש לבחור כבל תואם אחד וכניסת CCLD/IEPE; אין להתייחס למגבלת תדר של הכבל כאל רוחב הפס של החיישן.

מוצרים משלימים

JP-0145 eli-m-eae38f9024282a92aa01b0e8 לשימוש רק במסלול שנבחר עם סיום BNC; אינו נדרש עם כבל 10-32 UNF ישיר.
JP-0192 eli-m-f955592fdb08d08f2ef1b665 מתאם מחבר אופציונלי המופיע בדף המשפחה; יש לאמת צורך בקצה המחבר לפי שרשרת ההתניה שנבחרה.

התקנה

UA-1407 eli-m-7348c9984a0e6e9ab1ae1c2b היצרן מציין דפינה באמצעות תפס. באריזה תפס אחד, למעט גרסאות -003 ללא חריץ; פריט זה הוא חלופה או חלף ואינו רכישה נוספת נדרשת.
UA-1475 eli-m-9da2c337445db89f4c25bf9f חלופת דפינה אופציונלית; יש לוודא גאומטריית משטח ושיטת התקנה לפני בחירה.
UA-1478 eli-m-29fbb28b45f19f9b5608a3a8 חלופת דפינה אופציונלית; המקור קובע מגבלת תדר עליון לפי כיוון ההתקנה. יש להביא את מגבלת הדפינה בחשבון באימות רוחב הפס של המערכת.
UA-1480 eli-m-492151869b7fdd0018466ba1 אביזר עזר אופציונלי ליישור מדידות רב־ערוציות; אינו דרישת חיישן.
UA-1564 eli-m-fa3d2eae92274aa974cbaa28 מותנה בהתקנה על משטח חם. שימוש רגיל בתפס: מינוס 55 עד 175 מעלות; המקור מתיר שינוי צבע עד 250 מעלות. חלות גם מגבלות התאוצה המכנית של התפס.
QS-0007 eli-m-3d59f68c9fad0c5783e15474 חומר מתכלה אופציונלי לדפינה בהדבקה; יש לבחור לפי המשטח ודרישות ההסרה.
YJ-0216 eli-m-fea8150825d6e22d41284db8 חומר מתכלה אופציונלי לדפינה זמנית; קשיחות ההתקנה מגבילה את תגובת התדר השימושית.
UA-1418 eli-m-d96f010207487116609c1569 אביזר אופציונלי לבדיקת מתקן ועומס מסה; אינו משמש למדידה.
UA-1243 eli-m-fe9930247dbd495691422df4 אביזר אופציונלי לניהול כבלים; מתאים רק כשהכבל שנבחר בעל מעטפת בקוטר 1.6 מ״מ.
UA-1244 eli-m-77df08323cd1b2d40767ebce אביזר אופציונלי לניהול כבלים; מתאים רק כשהכבל שנבחר בעל מעטפת בקוטר 1.9–2.2 מ״מ.
