LAN-XI 3160 Input/Output Module רכישת/איסוף נתונים

LAN-XI 3160 Input/Output Module — מערכות איסוף נתונים של HBK בתחום רכישת/איסוף נתונים.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה

לאתר של HBK

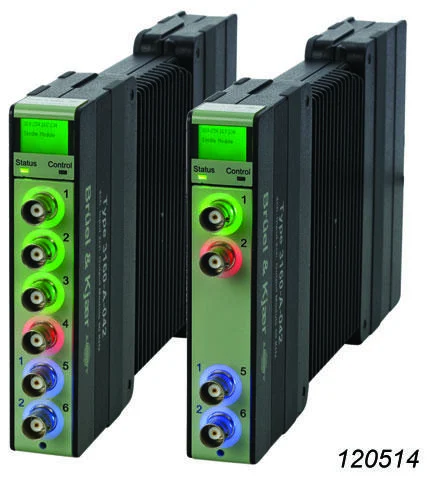

מודול LAN-XI 3160 בתצלום היצרן; התצלום מציג שתי גרסאות של המשפחה, ולא מזהה לבדו דגם יחיד.

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של LAN-XI 3160 Input/Output Module
קצב דגימת ADC	131000 samples/s
תחום כניסה במתח שיא	10 V
שגיאת אמפליטודה ב-dB	0.05 dB
רעש כניסה RMS של DAQ	0.000004 V
מספר ערוצי מדידה	2–4

בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של LAN-XI 3160 Input/Output Module לפי פרמטר
פרמטר	-3160-A-022-R eli-m-0eb889e26c8aebda9a832d4d	-3160-A-022-X eli-m-e1ada4971dc13eae3c54cc55	-3160-A-042-R eli-m-40ec9e157da021a39dd539d0	-3160-A-042-X eli-m-53eda72c0265005c511b04fe
קצב דגימת ADC	131000 samples/s	131000 samples/s	131000 samples/s	131000 samples/s
תחום כניסה במתח שיא	31.6 V	31.6 V	31.6 V	10 V
שגיאת אמפליטודה ב-dB	0.01 dB	0.05 dB	0.01 dB	0.05 dB
רעש כניסה RMS של DAQ קצב מרבי עם בקר תואם	לא צוין	לא צוין	לא צוין	לא צוין
בדיקת עמידות בקר בהלם	100 g	100 g	100 g	100 g
נתון טכני לפי גודל ובסיס במקור	Inputs: Standardized voltage (+/- 10V), IEPE / CCLD, 200V condensor microphones; Outputs: Voltage (+/- 10V); Housing: Frame; Interfaces: TCP/IP	Inputs: Standardized voltage (+/- 10V), IEPE / CCLD, 200V condensor microphones; Outputs: Voltage (+/- 10V); Housing: Frame; Interfaces: TCP/IP	Inputs: Standardized voltage (+/- 10V), IEPE / CCLD, 200V condensor microphones; Outputs: Voltage (+/- 10V); Housing: Frame; Interfaces: TCP/IP	Inputs: Standardized voltage (+/- 10V), IEPE / CCLD, 200V condensor microphones; Outputs: Voltage (+/- 10V); Housing: Frame; Interfaces: TCP/IP
טמפרטורת עבודה	-10–55 °C	-10–55 °C	-10–55 °C	-10–55 °C
דרגת אטימות IP	ip31	ip31	ip31	ip31
מספר ערוצי מדידה	2	2	4	4
טמפרטורת אחסון	-25–70 °C	-25–70 °C	-25–70 °C	-25–70 °C
חסינות בקר לשדה מגנטי	EN/IEC 61000-4-8, 30 A/m	EN/IEC 61000-4-8, 30 A/m	EN/IEC 61000-4-8, 30 A/m	EN/IEC 61000-4-8, 30 A/m
רזולוציית ממיר אנלוגי לדיגיטלי	24 bit	24 bit	24 bit	24 bit
בסיס הגדרת לינאריות	Accuracy depends on the selected input and range.	Accuracy depends on the selected input and range.	Accuracy depends on the selected input and range.	Accuracy depends on the selected input and range.
מספר ממירי ADC	2	2	2	2
בסיס הגדרת חזרתיות	System repeatability depends on the configured transducer, excitation, range, synchronization and calibration.	System repeatability depends on the configured transducer, excitation, range, synchronization and calibration.	System repeatability depends on the configured transducer, excitation, range, synchronization and calibration.	System repeatability depends on the configured transducer, excitation, range, synchronization and calibration.
ממשקים מובנים	ethernet	ethernet	ethernet	ethernet
תחום תדרי תגובה	0–51200 Hz	0–51200 Hz	0–51200 Hz	0–51200 Hz
רוחב מילת העברת נתונים	24 bit	24 bit	24 bit	24 bit
בסיס קצב הדגימה	Official indexed maximum sample-rate selection: 131,000 Hz.	Official indexed maximum sample-rate selection: 131,000 Hz.	Official indexed maximum sample-rate selection: 131,000 Hz.	Official indexed maximum sample-rate selection: 131,000 Hz.
סטטוס	פעיל	פעיל	פעיל	פעיל
