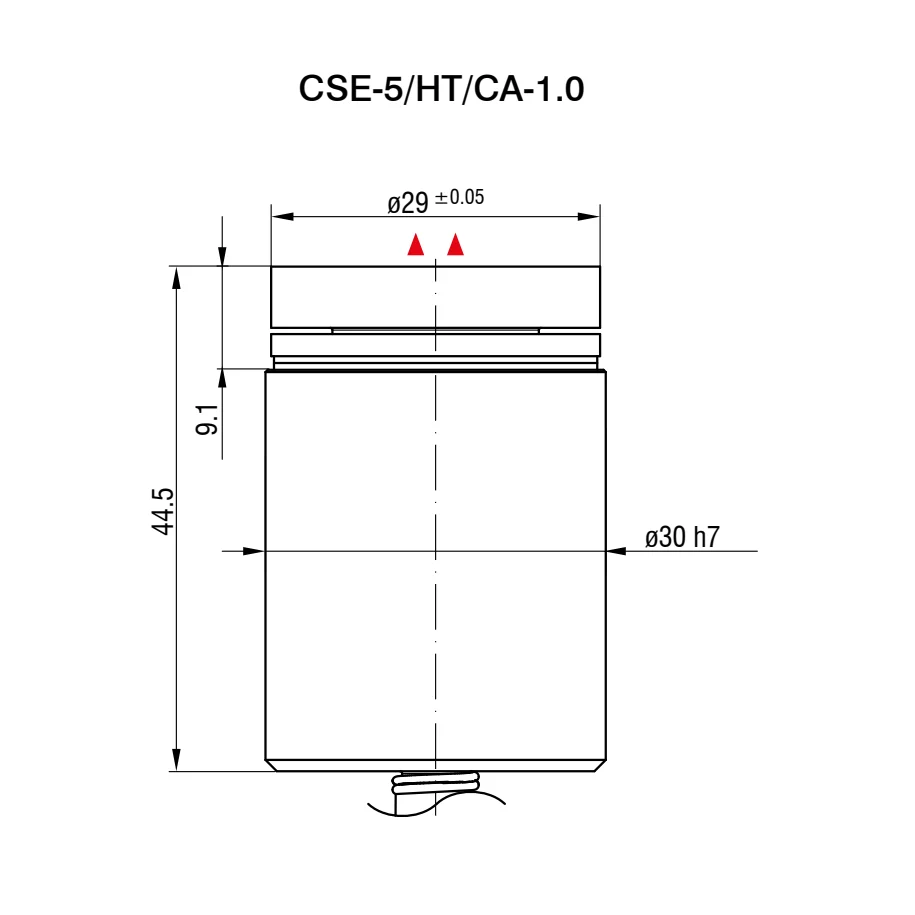

CSE-5/HT/CA-1,0
מסדרת capaNCDT CSE/HT
capaNCDT CSE/HT — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום קיבולי.
- מספר ערוצי מדידה
- 4
מפרט טכני
כל הנתונים ההנדסיים, מסודרים לסריקה מהירה
| טווח מדידה נטו | 2.5 mm |
|---|---|
| תחילת טווח המדידה | 0 mm |
| חלון מדידה מהחיישן | 0–5 mm |
| לינאריות | 3.5 µm |
| רזולוציה | 0.05 µm |
| קוטר מטרה מומלץ | 30 mm |
| ממשקים מובנים | ethercat |
| פרטי ממשק ואות לפי המקור | 4-20mA |
| מספר ערוצי מדידה | 4 |
| טמפרטורת אחסון | -50–200 °C |
| טמפרטורת עבודה | -50–800 °C |
| דרגת אטימות IP | ip40 |
| מסת רכיב | 0.225 kg |
| נתון טכני לפי גודל ובסיס במקור | 0-5 mm model-level measuring interval |
| יציבות תרמית במיקרון לקלווין | -1 µm/K |
| מיקום דפינה מומלץ | 9.1 mm |
| מידת שטח מדידה פעיל לפי המקור | 12.9 mm |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6228 + DL6228 controller contribution. |
| חלון מדידה מהחיישן | 0–2.5 mm |
| טווח מדידה נטו | 5 mm |
| פרטי ממשק ואות לפי המקור | Analog 0-10V |
| חלון מדידה מהחיישן | 0–10 mm |
| רזולוציה | 0.4 µm |
| טמפרטורת עבודה | -50–200 °C |
| ממשקים מובנים | ethernet |
| טווח מדידה נטו | 10 mm |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6238 + DL6228 controller contribution. |
| בסיס קצב הדגימה | DL6228: 1 kHz bandwidth and 3.906 kSamples/s digital rate; optimized for CSE/HT sensors |
| מגע | ללא מגע |
אביזרים תואמים
כבלים
- Integrated capacitive head cable eli-m-c7f58b17e184f3b1d7a86e7e אורך הראש והכבל המשולב נבחר כמכלול מכויל. אין להזמין כבל ראש נשלף נוסף או להוסיף הארכה כללית.
- PC6200-x/4 eli-m-b0e46ffb0598fbe6a82afc41
- SC6000-x eli-m-93680f9f0a413b9c4b69087f
- SCACx/4 configurable component family eli-s-0ff9e5d0db5c61bbad7d6e8e רק לתצורה configuration-6e8100190ebb4922baf7e7f8 (CSE-5/HT/CA-1,0); יש להתאים את התצורה שנבחרה לפני הצגה.
התקנה
- MA-CS-2-C eli-m-22f789295888f8bd5ac34a87 יש לבחור גודל מסגרת, מספר מסלולים, מחזיקי ראשים ומטרת כיול; זו אינה דפינה אוניברסלית לכל ראש.
- MA-CS3 eli-m-0ece2dadfcb97ff52381f79f יש לבחור גודל מסגרת, מספר מסלולים, מחזיקי ראשים ומטרת כיול; זו אינה דפינה אוניברסלית לכל ראש.
ספקי כוח
- PS2020 (2420062) eli-m-75d559684cc51453ffe276de יש לחשב זרם רציף וזרם התנעה של השרשרת כולה. עצם הרישום אינו מבטיח מספיק זרם לכל קונפיגורציה; אין להחליף בו הזנת בקר המיועד למתח רשת.
מוצרים משלימים
- IF1032/ETH eli-m-9f23885a1bd1bd049fa826c5 יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.; זהו מסלול המרה מותנה, לא תאימות מלאה מאומתת. יש לקבל אישור לשרשרת המדידה לפני הזמנה.; תדר מוצא מרבי של מסלול זה: 4000 הרץ.
