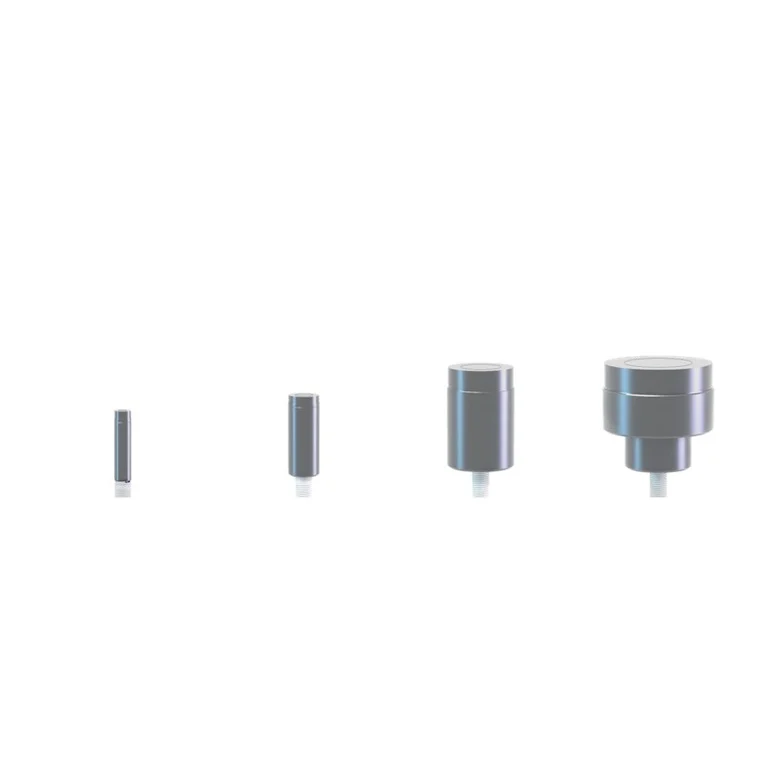

capaNCDT CSE/HT קיבולי

capaNCDT CSE/HT — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום קיבולי.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה

הורדת גיליון נתונים הסדרה באתר Micro-Epsilon

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של capaNCDT CSE/HT
חלון מדידה מהחיישן	0–20 mm
רזולוציה	0.01–0.1 µm
לינאריות	0.5–7 µm
מידת שטח מדידה פעיל לפי המקור	5.7–18.2 mm
טמפרטורת עבודה	-50–800 °C
טווח מדידה נטו	1–10 mm
קוטר מטרה מומלץ	8–50 mm
מסת רכיב	0.062–0.47 kg
דיוק	0.5–7 µm

בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של capaNCDT CSE/HT לפי פרמטר
פרמטר	CSE-1/HT/CA-1,0 eli-m-ce02b16a437211e070d2f31c	CSE-10/HT/CA-1,0 eli-m-7445a96ce280be336eee850a	CSE-2/HT/CA-1,0 eli-m-146ee944b22368f3875115f5	CSE-5/HT/CA-1,0 eli-m-65365637b1a2fc17b432136d
טמפרטורת אחסון	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C
בסיס הגדרת לינאריות	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6228 + DL6228 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6238 + DL6228 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6238 + DL6228 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6228 + DL6228 controller contribution.
חלון מדידה מהחיישן	0–1 mm	0–20 mm	0–1 mm	0–5 mm
ממשקים מובנים	ethercat	ethernet	ethernet	ethercat
רזולוציה	0.01 µm	0.1 µm	0.02 µm	0.05 µm
לינאריות	0.5 µm	7 µm	1 µm	3.5 µm
פרטי ממשק ואות לפי המקור	4-20mA	4-20mA	4-20mA	4-20mA
מידת שטח מדידה פעיל לפי המקור	5.7 mm	18.2 mm	8.1 mm	12.9 mm
טמפרטורת עבודה	-50–800 °C	-50–800 °C	-50–200 °C	-50–800 °C
טווח מדידה נטו	2 mm	10 mm	1 mm	2.5 mm
יציבות תרמית במיקרון לקלווין	-0.2 µm/K	-2 µm/K	-0.4 µm/K	-1 µm/K
נתון טכני לפי גודל ובסיס במקור	0-1 mm model-level measuring interval	0-10 mm model-level measuring interval	0-2 mm model-level measuring interval	0-5 mm model-level measuring interval
בסיס קצב הדגימה	DL6228: 1 kHz bandwidth and 3.906 kSamples/s digital rate; optimized for CSE/HT sensors	DL6228: 1 kHz bandwidth and 3.906 kSamples/s digital rate; optimized for CSE/HT sensors	DL6228: 1 kHz bandwidth and 3.906 kSamples/s digital rate; optimized for CSE/HT sensors	DL6228: 1 kHz bandwidth and 3.906 kSamples/s digital rate; optimized for CSE/HT sensors
מספר ערוצי מדידה	4	4	4	4
קוטר מטרה מומלץ	8 mm	50 mm	14 mm	30 mm
תחילת טווח המדידה	0 mm	0 mm	0 mm	0 mm
דרגת אטימות IP	ip40	ip40	ip40	ip40
מיקום דפינה מומלץ	4.75 mm	30 mm	4.65 mm	9.1 mm
מסת רכיב	0.062 kg	0.47 kg	0.083 kg	0.225 kg
מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע
דיוק	0.5 µm	7 µm	1 µm	3.5 µm
קצב דגימת ADC	1000 samples/s	1000 samples/s	1000 samples/s	1000 samples/s
סטטוס	פעיל	פעיל	פעיל	פעיל
גיליון נתונים	PDF — CSE-1/HT/CA-1,0 (נפתח בלשונית חדשה)	PDF — CSE-10/HT/CA-1,0 (נפתח בלשונית חדשה)	PDF — CSE-2/HT/CA-1,0 (נפתח בלשונית חדשה)	PDF — CSE-5/HT/CA-1,0 (נפתח בלשונית חדשה)
