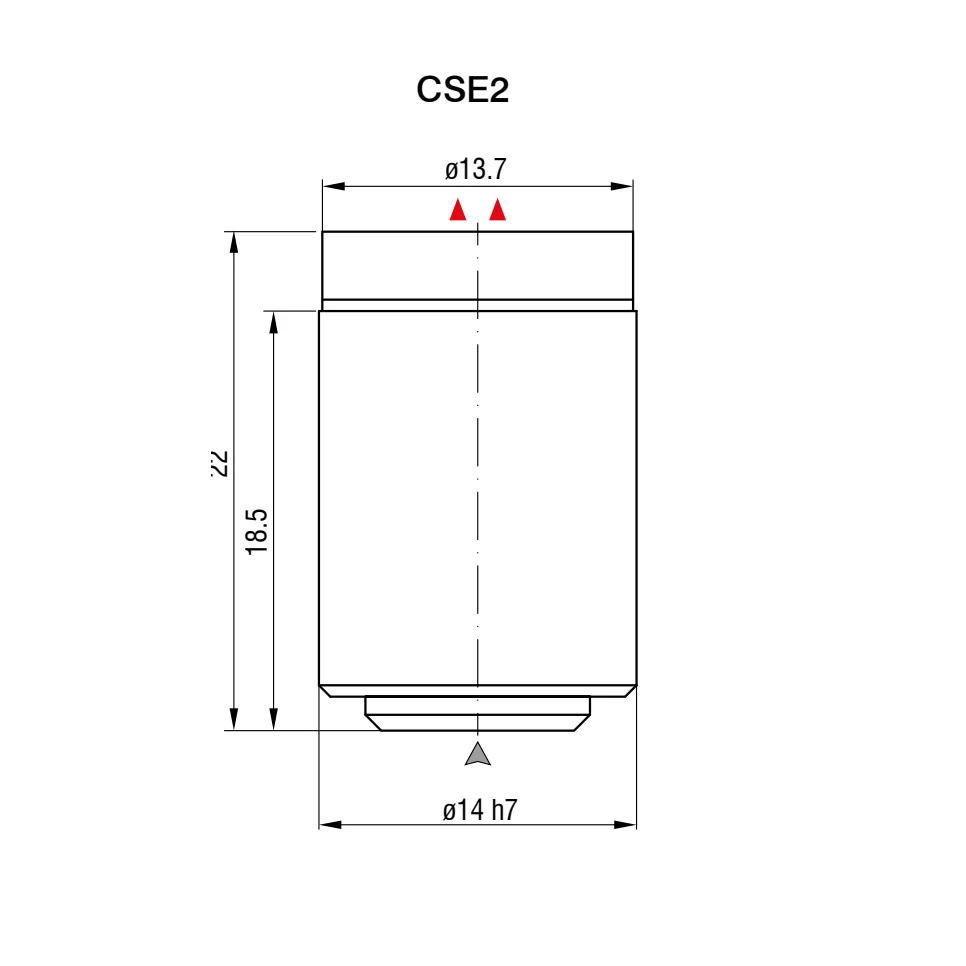

CSE2 (כיול לינאריות משופר)
מסדרת capaNCDT CSE
capaNCDT CSE — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום קיבולי.
- מספר ערוצי מדידה
- 1
מפרט טכני
כל הנתונים ההנדסיים, מסודרים לסריקה מהירה
| מספר ערוצי מדידה | 1 |
|---|---|
| טמפרטורת עבודה | -50–200 °C |
| דרגת אטימות IP | ip40 |
| מספר ערוצי מדידה | 4 |
| מספר ערוצי מדידה | 2 |
| מספר ערוצי מדידה | 8 |
| מגע | ללא מגע |
אביזרים תואמים
כבלים
- CCg eli-m-2de7a3194142736f2c7ea2c3 יש להתאים מחבר B/C/E בראש ואת הבקר. הארכת הכבל מחייבת כיול שרשרת; אין להניח שהדיוק המקורי נשמר. אורכי בסיס: CC 1 מ׳, CCm 1.4 מ׳, CCg/CCr/CCo 2 מ׳. הכפלה פי 2/3 או אורך מיוחד עד 8 מ׳ רק לפי טבלת הבקר; 15 מ׳ ב־DT6114 הוא מקרה מיוחד.; מינוס 20 עד 85 מעלות; רדיוס כיפוף 10 מ״מ נייח ו־30 מ״מ בתנועה.
- CCg/PT eli-m-e21071f22bbcd9f1682ff75b יש להתאים מחבר B/C/E בראש ואת הבקר. הארכת הכבל מחייבת כיול שרשרת; אין להניח שהדיוק המקורי נשמר. אורכי בסיס: CC 1 מ׳, CCm 1.4 מ׳, CCg/CCr/CCo 2 מ׳. הכפלה פי 2/3 או אורך מיוחד עד 8 מ׳ רק לפי טבלת הבקר; 15 מ׳ ב־DT6114 הוא מקרה מיוחד.; רדיוס כיפוף מזערי 20 מ״מ נייח ו־30 מ״מ בתנועה.
- CCm eli-m-8b9f829350510ac2ee7404c4 יש להתאים מחבר B/C/E בראש ואת הבקר. הארכת הכבל מחייבת כיול שרשרת; אין להניח שהדיוק המקורי נשמר. אורכי בסיס: CC 1 מ׳, CCm 1.4 מ׳, CCg/CCr/CCo 2 מ׳. הכפלה פי 2/3 או אורך מיוחד עד 8 מ׳ רק לפי טבלת הבקר; 15 מ׳ ב־DT6114 הוא מקרה מיוחד.; מינוס 100 עד 200 מעלות; בכבל נשלף רדיוס כיפוף 7 מ״מ נייח ו־25 מ״מ בתנועה.
- CCo eli-m-f56e9667458330d1138ce5d3 יש להתאים מחבר B/C/E בראש ואת הבקר. הארכת הכבל מחייבת כיול שרשרת; אין להניח שהדיוק המקורי נשמר. אורכי בסיס: CC 1 מ׳, CCm 1.4 מ׳, CCg/CCr/CCo 2 מ׳. הכפלה פי 2/3 או אורך מיוחד עד 8 מ׳ רק לפי טבלת הבקר; 15 מ׳ ב־DT6114 הוא מקרה מיוחד.; מינוס 20 עד 200 מעלות; רדיוס כיפוף 10 מ״מ נייח ו־30 מ״מ בתנועה.
- SCACx/6/IP configurable component family eli-s-e1a5c0e60bcd87ef2645a09d רק לתצורה configuration-89db276917b82464fff58c48 (CSE2); יש להתאים את התצורה שנבחרה לפני הצגה.
אביזרים
- 0323050 eli-m-a0150f88c95dbe5fcec40b9d רק סוג B; יש לבדוק מחבר ראש והתקנה בהברגה, בריתוך או באוגן CF16. סוגי C/E מחייבים הזמנה מיוחדת.
- 0323346 eli-m-6b4570e12399777d844bcbe8 רק סוג B; יש לבדוק מחבר ראש והתקנה בהברגה, בריתוך או באוגן CF16. סוגי C/E מחייבים הזמנה מיוחדת.
- 0323349 eli-m-d12e7275de50ef53acbc6abe רק סוג B; יש לבדוק מחבר ראש והתקנה בהברגה, בריתוך או באוגן CF16. סוגי C/E מחייבים הזמנה מיוחדת.
התקנה
- MA-CS-2-C eli-m-22f789295888f8bd5ac34a87 יש לבחור גודל מסגרת, מספר מסלולים, מחזיקי ראשים ומטרת כיול; זו אינה דפינה אוניברסלית לכל ראש.
- MA-CS3 eli-m-0ece2dadfcb97ff52381f79f יש לבחור גודל מסגרת, מספר מסלולים, מחזיקי ראשים ומטרת כיול; זו אינה דפינה אוניברסלית לכל ראש.
ספקי כוח
- PS2020 (2420062) eli-m-75d559684cc51453ffe276de יש לחשב זרם רציף וזרם התנעה של השרשרת כולה. עצם הרישום אינו מבטיח מספיק זרם לכל קונפיגורציה; אין להחליף בו הזנת בקר המיועד למתח רשת.
מוצרים משלימים
- IF1032/ETH eli-m-9f23885a1bd1bd049fa826c5 יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.; תדר מוצא מרבי של מסלול זה: 4000 הרץ.
