capaNCDT CSE קיבולי

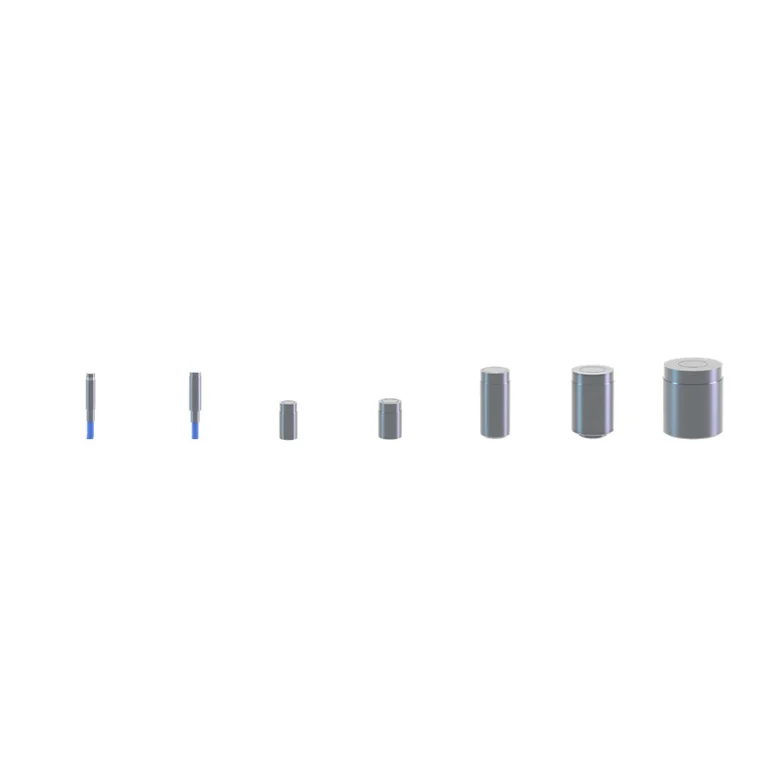

capaNCDT CSE — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום קיבולי.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה

הורדת גיליון נתונים הסדרה באתר Micro-Epsilon

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של capaNCDT CSE
טווח מדידה נטו	0.05–3 mm
חלון מדידה מהחיישן	0–1.5 mm
רזולוציה	0.00003–0.06 µm
מספר ערוצי מדידה	1–8
לינאריות	0.25–3 µm
מידת שטח מדידה פעיל לפי המקור	1.8–9 mm
קוטר מטרה מומלץ	3–20 mm
מסת רכיב	0.002–0.05 kg
דיוק	0.25–3 µm
קצב דגימת ADC	1000–20000 samples/s
קוטר מטרה מזערי	6–8 mm

בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של capaNCDT CSE לפי פרמטר
פרמטר	CSE01-CAm1,4 eli-m-7414ad52f4625ac4a321b607	CSE025-CAm1,4 eli-m-8e70a37bf33d8c6d664e0f9d	CSE05 eli-m-586273316d6a601385943f78	CSE1 eli-m-169ae1c941488de693285288	CSE1.25 eli-m-b765b5e6fe4c753d97f628b5	CSE2 eli-m-174db505874954d94c46b499	CSE2 (כיול לינאריות משופר) eli-m-37ebe57f18ec3bba5698f303	CSE3 eli-m-ff779d3fd9f3a408b773c3b4
פרטי ממשק ואות לפי המקור	Analog 0-10V	Analog 0-10V	Analog 0-10V	Analog 0-10V	Analog 0-10V	4-20mA	לא צוין	Analog 0-10V
טווח מדידה נטו	0.05 mm	0.125 mm	1 mm	2 mm	1.25 mm	1 mm	לא צוין	3 mm
חלון מדידה מהחיישן	0–0.1 mm	0–0.5 mm	0–0.5 mm	0–0.5 mm	0–0.625 mm	0–1 mm	לא צוין	0–1.5 mm
תחילת טווח המדידה	0 mm	0 mm	0 mm	0 mm	0 mm	0 mm	לא צוין	0 mm
רזולוציה	3e-05 µm	7.499999999999999e-05 µm	0.01 µm	0.0003 µm	0.000375 µm	0.0005999999999999999 µm	לא צוין	0.06 µm
דרגת אטימות IP	ip40	ip40	ip40	ip40	ip40	ip40	ip40	ip40
ממשקים מובנים	ethercat	ethercat	ethernet	ethernet	ethernet	profinet	לא צוין	ethercat
מספר ערוצי מדידה	8	4	1	1	2	2	1	4
לינאריות	0.3 µm	0.375 µm	0.25 µm	2 µm	1.25 µm	2 µm	לא צוין	3 µm
מידת שטח מדידה פעיל לפי המקור	1.8 mm	2.9 mm	3.9 mm	5.7 mm	6.5 mm	8 mm	לא צוין	9 mm
קוטר מטרה מומלץ	3 mm	4 mm	6 mm	8 mm	10 mm	14 mm	לא צוין	20 mm
מיקום דפינה מומלץ	2.5 mm	1.2 mm	3.0 mm	3.0 mm	3.5 mm	3.5 mm	לא צוין	4.5 mm
מסת רכיב	0.026 kg	0.027 kg	0.002 kg	0.0035 kg	0.008199999999999999 kg	0.02 kg	לא צוין	0.05 kg
בסיס הגדרת לינאריות	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6240 + DL6220 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6222 + DL6222 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6230 + DL6230 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6120 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6222 + DL6222 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (8-channel base) + DL6510 + CPM6011 controller contribution.	לא צוין	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6240 + DL6220 controller contribution.
טמפרטורת עבודה	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C
יציבות תרמית במיקרון לקלווין	-0.025 µm/K	-0.025 µm/K	-0.02 µm/K	-0.02 µm/K	-0.12 µm/K	-0.16 µm/K	לא צוין	-0.18 µm/K
בסיס קצב הדגימה	DL6530: 8.5 kHz bandwidth; DT6530 digital rate 7.8 kSamples/s at 4 channels or 3.9 kSamples/s at 8	DL6510 with CP6001: 8.5 kHz bandwidth in the official maximum-eight-channel DT6530 base system	DL6220: 5 kHz bandwidth; DT6220 digital rate 3.906 kSamples/s	DL6220: 5 kHz bandwidth; DT6230 digital rate 3.906 kSamples/s	DL6222: 20 kHz bandwidth; DT6222 digital rate 3.906 kSamples/s	DL6530: 8.5 kHz bandwidth in the official maximum-two-channel DT6530 base system	לא צוין	DL6228: 1 kHz bandwidth and 3.906 kSamples/s digital rate; optimized for CSE/HT sensors
נתון טכני לפי גודל ובסיס במקור	0-0.1 mm model-level measuring interval	0-0.25 mm model-level measuring interval	0-0.5 mm model-level measuring interval	0-1 mm model-level measuring interval	0-1.25 mm model-level measuring interval	0-2 mm model-level measuring interval	לא צוין	0-3 mm model-level measuring interval
טמפרטורת אחסון	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C	לא צוין	-50–200 °C
מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע
דיוק	0.3 µm	0.375 µm	0.25 µm	2 µm	1.25 µm	2 µm	לא צוין	3 µm
קצב דגימת ADC	8500 samples/s	1000 samples/s	1000 samples/s	20000 samples/s	5000 samples/s	2000 samples/s	לא צוין	5000 samples/s
קוטר מטרה מזערי	לא צוין	לא צוין	6 mm	8 mm	8 mm	לא צוין	לא צוין	לא צוין
סטטוס	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל
גיליון נתונים	PDF — CSE01-CAm1,4 (נפתח בלשונית חדשה)	PDF — CSE025-CAm1,4 (נפתח בלשונית חדשה)	PDF — CSE05 (נפתח בלשונית חדשה)	PDF — CSE1 (נפתח בלשונית חדשה)	PDF — CSE1.25 (נפתח בלשונית חדשה)	PDF — CSE2 (נפתח בלשונית חדשה)	PDF — CSE2 (כיול לינאריות משופר) (נפתח בלשונית חדשה)	PDF — CSE3 (נפתח בלשונית חדשה)
