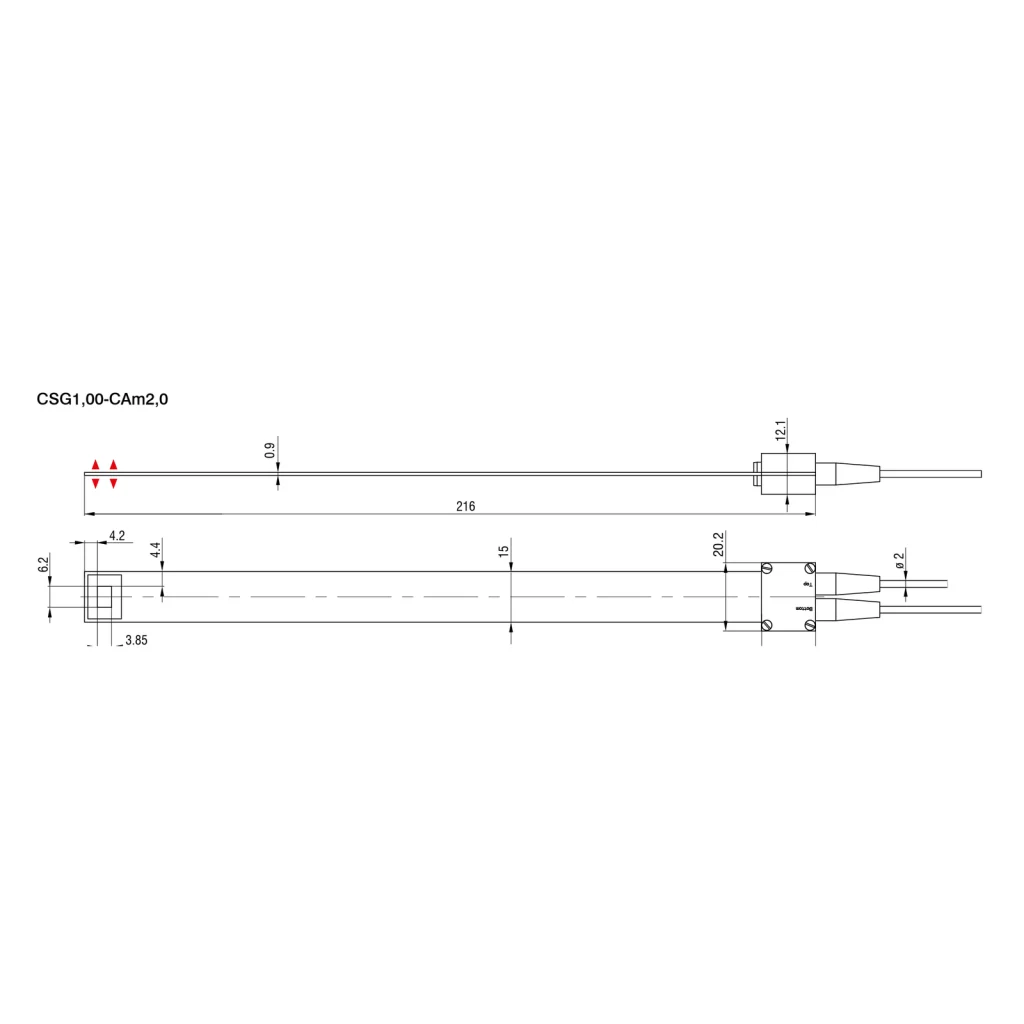

CSG1,00-CAm2,0
מסדרת capaNCDT CSG
capaNCDT CSG — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום קיבולי.
- מספר ערוצי מדידה
- 8
מפרט טכני
כל הנתונים ההנדסיים, מסודרים לסריקה מהירה
| טווח מדידה נטו | 0.5 mm |
|---|---|
| תחילת טווח המדידה | 0 mm |
| חלון מדידה מהחיישן | 0–0.5 mm |
| לינאריות | 1 µm |
| רזולוציה | 0.0003 µm |
| רוחב שטח המדידה הפעיל | 15 mm |
| גובה שטח המדידה הפעיל | 4.2 mm |
| ממשקים מובנים | ethernet |
| פרטי ממשק ואות לפי המקור | Analog 0-10V |
| מספר ערוצי מדידה | 8 |
| טמפרטורת אחסון | -50–100 °C |
| טמפרטורת עבודה | -50–100 °C |
| דרגת אטימות IP | ip40 |
| מסת רכיב | 0.077 kg |
| נתון טכני לפי גודל ובסיס במקור | 0-1 mm sensor range; effective gap range is 0.9-2.9 mm |
| יציבות תרמית במיקרון לקלווין | -0.1 µm/K |
| רוחב מטרה מומלץ | 9.9 mm |
| גובה מטרה מומלץ | 15 mm |
| צורת ראש החיישן | Flat / strip / PCB |
| אורך שטח המדידה הפעיל | 200 mm |
| מצב מדידת מרווח | Double-sided gap |
| חלון מדידה מהחיישן | 0–2 mm |
| טווח מדידה נטו | 1 mm |
| בסיס קצב הדגימה | DL6220: 5 kHz bandwidth; DT6230 digital rate 3.906 kSamples/s |
| רוחב שטח המדידה הפעיל | 6.2 mm |
| ממשקים מובנים | ethercat |
| חלון מדידה מהחיישן | 0–1 mm |
| טווח מדידה נטו | 2 mm |
| מספר ערוצי מדידה | 4 |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (2-channel base) + DL6510 + CPM6011 controller contribution. |
| רזולוציה | 0.02 µm |
| בסיס קצב הדגימה | DL6222: 20 kHz bandwidth; DT6222 digital rate 3.906 kSamples/s |
| בסיס קצב הדגימה | DT6120: 1 kHz analog bandwidth; up to 2 kSamples/s over RS485 |
| מצב מדידת מרווח | two-sided gap measurement |
| בסיס קצב הדגימה | DL6230: 5 kHz bandwidth; DT6230 digital rate 3.906 kSamples/s |
| מספר ערוצי מדידה | 2 |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6228 + DL6228 controller contribution. |
| בסיס קצב הדגימה | DL6510 with CP6001: 8.5 kHz bandwidth in the official maximum-two-channel DT6530 base system |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6110 controller contribution. |
| פרטי ממשק ואות לפי המקור | 4-20mA |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6220 + DL6230 controller contribution. |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6230 + DL6230 controller contribution. |
| בסיס קצב הדגימה | DL6510 with CPM6011: 8.5 kHz bandwidth in the official maximum-two-channel DT6530 base system |
| בסיס קצב הדגימה | DL6230: 5 kHz bandwidth; DT6240 digital rate 3.906 kSamples/s |
| בסיס קצב הדגימה | DL6510 with CP6001: 8.5 kHz bandwidth in the official maximum-eight-channel DT6530 base system |
| בסיס קצב הדגימה | DL6530: 8.5 kHz bandwidth; DT6530 digital rate 7.8 kSamples/s at 4 channels or 3.9 kSamples/s at 8 |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6238 + DL6228 controller contribution. |
| מספר ערוצי מדידה | 1 |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (8-channel base) + DL6530 controller contribution. |
| פרטי ממשק ואות לפי המקור | RS422 / RS485 |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6220 + DL6220 controller contribution. |
| בסיס קצב הדגימה | DT6112 high-speed controller: 20 kHz bandwidth |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (8-channel base) + DL6510 + CPM6011 controller contribution. |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6110/IP controller contribution. |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6120 controller contribution. |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (2-channel base) + DL6530 controller contribution. |
| בסיס קצב הדגימה | DT6110: 1 kHz analog measurement bandwidth |
| בסיס קצב הדגימה | DT6120/IP: IP68 single-channel controller with 1 kHz analog bandwidth and up to 2 kSamples/s over RS485 |
| בסיס קצב הדגימה | DL6230: 5 kHz bandwidth; DT6220 digital rate 3.906 kSamples/s |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6240 + DL6220 controller contribution. |
| ממשקים מובנים | profinet |
| בסיס קצב הדגימה | DL6220: 5 kHz bandwidth; DT6240 digital rate 3.906 kSamples/s |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6120/IP controller contribution. |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6112 controller contribution. |
| בסיס קצב הדגימה | DT6110/IP: IP68 single-channel controller with 1 kHz bandwidth |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (8-channel base) + DL6510 + CP6001 controller contribution. |
| בסיס קצב הדגימה | DL6228: 1 kHz bandwidth and 3.906 kSamples/s digital rate; optimized for CSE/HT sensors |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6240 + DL6230 controller contribution. |
| בסיס קצב הדגימה | DL6510 with CPM6011: 8.5 kHz bandwidth in the official maximum-eight-channel DT6530 base system |
| בסיס קצב הדגימה | DL6530: 8.5 kHz bandwidth in the official maximum-two-channel DT6530 base system |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6230 + DL6220 controller contribution. |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (2-channel base) + DL6510 + CP6001 controller contribution. |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6222 + DL6222 controller contribution. |
| בסיס קצב הדגימה | DL6220: 5 kHz bandwidth; DT6220 digital rate 3.906 kSamples/s |
| מגע | ללא מגע |
אביזרים תואמים
כבלים
- Integrated capacitive head cable eli-m-c7f58b17e184f3b1d7a86e7e אורך הראש והכבל המשולב נבחר כמכלול מכויל. אין להזמין כבל ראש נשלף נוסף או להוסיף הארכה כללית.
- PC6200-x/4 eli-m-b0e46ffb0598fbe6a82afc41
- SC6000-x eli-m-93680f9f0a413b9c4b69087f
- SCACx/5 configurable component family eli-s-63090a88954ac684d10c1303 רק לתצורה configuration-29c38269d5d250f3008ed68b (CSG1,00-CAm2,0); יש להתאים את התצורה שנבחרה לפני הצגה.
- SCACx/6 configurable component family eli-s-2707dbe76cd43e02ff56da8d רק לתצורה configuration-4b4a6dd89373d567be5de7d2 (CSG1,00-CAm2,0); יש להתאים את התצורה שנבחרה לפני הצגה.
- SCACx/6/IP configurable component family eli-s-e1a5c0e60bcd87ef2645a09d רק לתצורה configuration-1f4ea089c202774e7127ee40 (CSG1,00-CAm2,0); יש להתאים את התצורה שנבחרה לפני הצגה.
- SCACx/4 configurable component family eli-s-0ff9e5d0db5c61bbad7d6e8e רק לתצורה configuration-2cde6e341626cddacea0cd4c (CSG1,00-CAm2,0); יש להתאים את התצורה שנבחרה לפני הצגה.
- CAx configurable component family eli-s-8a1cf8c350120d89edfded32 רק לתצורה configuration-d1e2a9996bc8dc59f5e60c1e (CSG1,00-CAm2,0); יש להתאים את התצורה שנבחרה לפני הצגה.
ספקי כוח
- PS2020 (2420062) eli-m-75d559684cc51453ffe276de יש לחשב זרם רציף וזרם התנעה של השרשרת כולה. עצם הרישום אינו מבטיח מספיק זרם לכל קונפיגורציה; אין להחליף בו הזנת בקר המיועד למתח רשת.
התקנה
- MA-CS-2-C eli-m-22f789295888f8bd5ac34a87 אופציונלי יש לבחור גודל מסגרת, מספר מסלולים, מחזיקי ראשים ומטרת כיול; זו אינה דפינה אוניברסלית לכל ראש.
- MA-CS3 eli-m-0ece2dadfcb97ff52381f79f אופציונלי יש לבחור גודל מסגרת, מספר מסלולים, מחזיקי ראשים ומטרת כיול; זו אינה דפינה אוניברסלית לכל ראש.
מוצרים משלימים
- IF1032/ETH eli-m-9f23885a1bd1bd049fa826c5 אופציונלי יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.; זהו מסלול המרה מותנה, לא תאימות מלאה מאומתת. יש לקבל אישור לשרשרת המדידה לפני הזמנה.; תדר מוצא מרבי של מסלול זה: 4000 הרץ.
- CP6001 eli-m-ee14179d45127fbe4a5bb59d אופציונלי נדרשים כבל CA וכיול ערוץ תואמים; אינו תחליף למודול כניסה של DT62xx.
- CMP6011 eli-m-48dfabeb6adde90890f548dd אופציונלי יש לבחור קדם־מגבר סטנדרטי או CP6001 המדויק, עם כבל CA וערוץ בקר מכויל תואמים.
