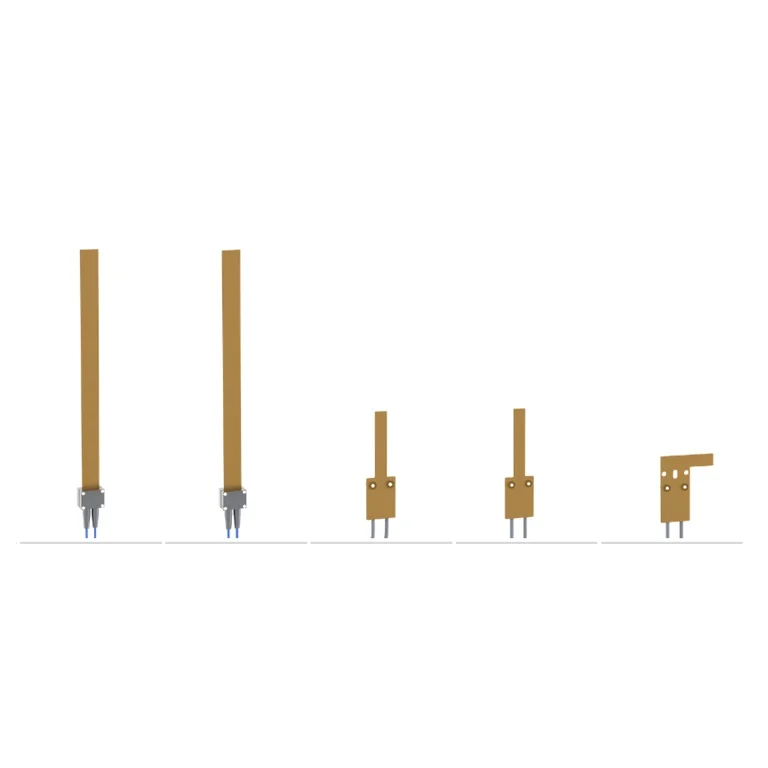

capaNCDT CSG קיבולי

capaNCDT CSG — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום קיבולי.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה

הורדת גיליון נתונים הסדרה באתר Micro-Epsilon

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של capaNCDT CSG
טווח מדידה נטו	0.25–1 mm
חלון מדידה מהחיישן	0–2 mm
טמפרטורת עבודה	-50–150 °C
רזולוציה	0.00015–0.02 µm
לינאריות	0.5–2 µm
רוחב מטרה מומלץ	9.9–12 mm
גובה מטרה מומלץ	10–15 mm
רוחב שטח המדידה הפעיל	4–15 mm
גובה שטח המדידה הפעיל	3–6.5 mm
מסת רכיב	0.077–0.13 kg
טמפרטורת אחסון	-50–100 °C
מספר ערוצי מדידה	1–8
דיוק	0.5–2 µm
קצב דגימת ADC	1000–8500 samples/s

בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של capaNCDT CSG לפי פרמטר

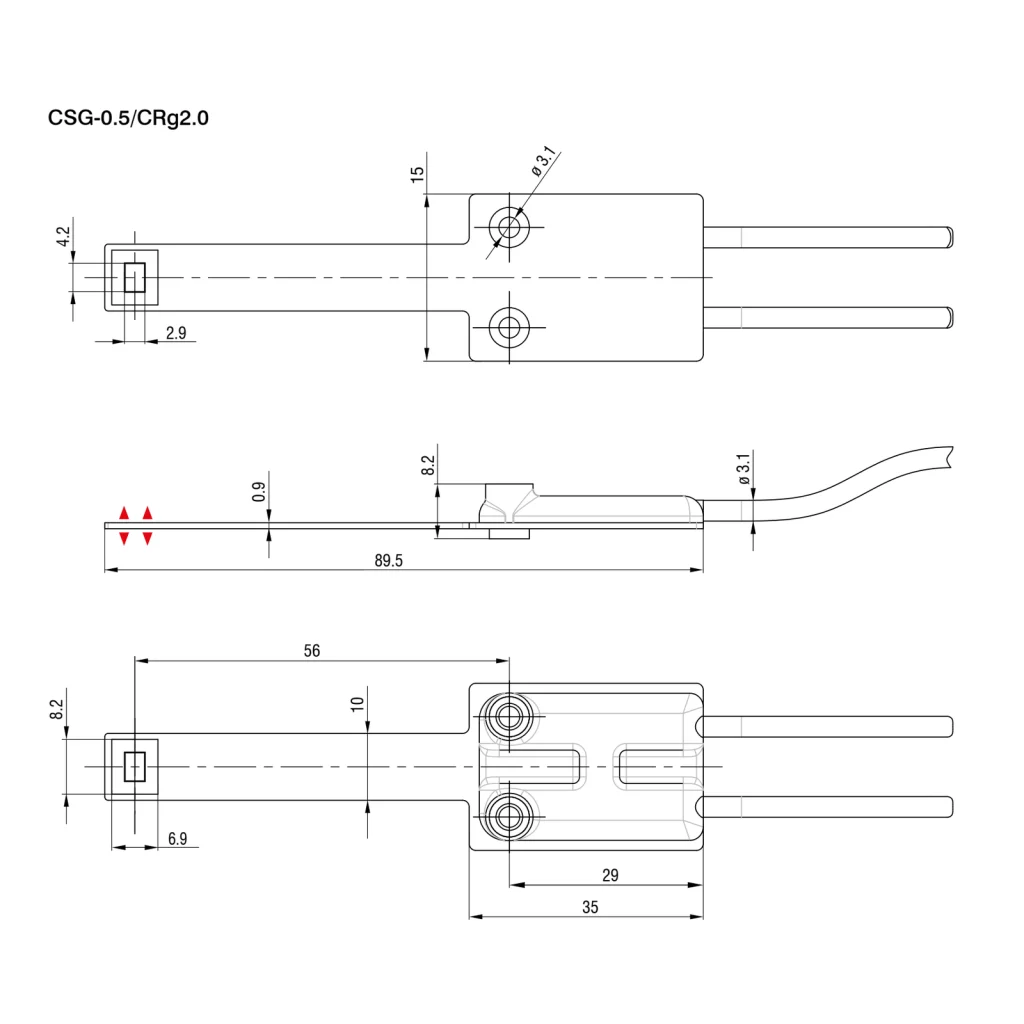

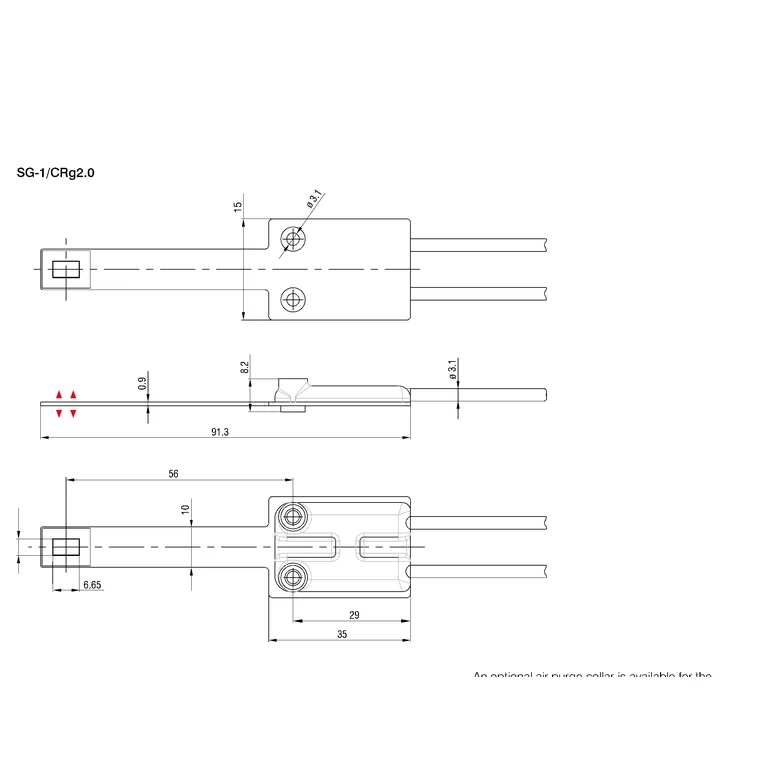

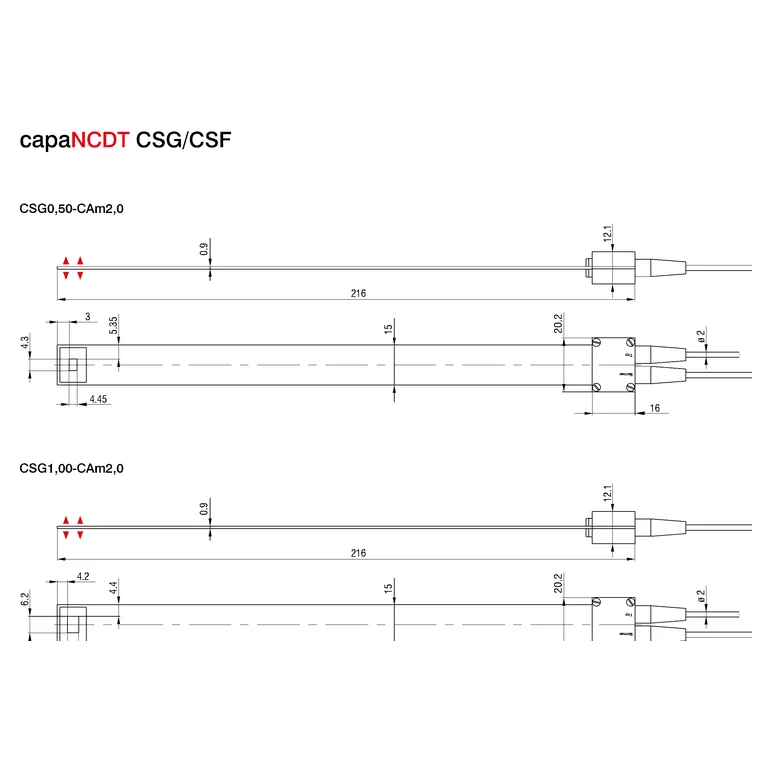

פרמטר	CSG-0.5/CRg2.0 eli-m-ff9eb3527d5198762f7cf52a	CSG-1/90/CRg-2.0 eli-m-be149a6fa53d5885f449694a	CSG-1/CRg2.0 eli-m-3000fdc71de3dde551507480	CSG0,50-CAm2,0 eli-m-d5b655eca48e077ca43a7c09	CSG1,00-CAm2,0 eli-m-d6157abb38b3536f550f9db3
טווח מדידה נטו	0.25 mm	1 mm	1 mm	0.25 mm	0.5 mm
פרטי ממשק ואות לפי המקור	Analog 0-10V	Analog 0-10V	Analog 0-10V	4-20mA	Analog 0-10V
חלון מדידה מהחיישן	0–0.25 mm	0–2 mm	0–1 mm	0–0.5 mm	0–0.5 mm
טמפרטורת עבודה	-20–100 °C	-20–80 °C	-20–150 °C	-50–100 °C	-50–100 °C
מצב מדידת מרווח	Double-sided gap	Double-sided gap	Double-sided gap	two-sided gap measurement	Double-sided gap
דרגת אטימות IP	ip40	ip40	ip40	ip40	ip40
יציבות תרמית במיקרון לקלווין	-0.2 µm/K	-0.2 µm/K	-0.2 µm/K	-0.08 µm/K	-0.1 µm/K
תחילת טווח המדידה	0 mm	0 mm	0 mm	0 mm	0 mm
צורת ראש החיישן	Flat / strip / PCB	Flat / strip / PCB	Flat / strip / PCB	Flat / strip / PCB	Flat / strip / PCB
רזולוציה	0.01 µm	0.02 µm	0.0003 µm	0.00015 µm	0.0003 µm
בסיס קצב הדגימה	DT6120: 1 kHz analog bandwidth; up to 2 kSamples/s over RS485	DT6120/IP: IP68 single-channel controller with 1 kHz analog bandwidth and up to 2 kSamples/s over RS485	DT6120: 1 kHz analog bandwidth; up to 2 kSamples/s over RS485	DL6228: 1 kHz bandwidth and 3.906 kSamples/s digital rate; optimized for CSE/HT sensors	DL6220: 5 kHz bandwidth; DT6230 digital rate 3.906 kSamples/s
אורך שטח המדידה הפעיל	200 mm	200 mm	200 mm	200 mm	200 mm
לינאריות	1 µm	2 µm	2 µm	0.5 µm	1 µm
ממשקים מובנים	ethercat	ethercat	ethernet	ethernet	ethernet
רוחב מטרה מומלץ	10 mm	10 mm	12 mm	9.9 mm	9.9 mm
גובה מטרה מומלץ	10 mm	10 mm	12 mm	15 mm	15 mm
רוחב שטח המדידה הפעיל	15 mm	15 mm	4 mm	4.3 mm	15 mm
גובה שטח המדידה הפעיל	3 mm	5.1 mm	6.5 mm	3 mm	4.2 mm
נתון טכני לפי גודל ובסיס במקור	0-0.5 mm sensor range; effective gap range is 0.9-2 mm	0-1 mm sensor range; effective gap range is 0.9-2.9 mm	0-1 mm sensor range; effective gap range is 0.9-2.9 mm	0-0.5 mm sensor range; effective gap range is 0.9-1.9 mm	0-1 mm sensor range; effective gap range is 0.9-2.9 mm
בסיס הגדרת לינאריות	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (2-channel base) + DL6510 + CP6001 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6120/IP controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (8-channel base) + DL6530 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (2-channel base) + DL6530 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (2-channel base) + DL6510 + CPM6011 controller contribution.
מסת רכיב	0.08 kg	0.13 kg	0.09 kg	0.077 kg	0.077 kg
טמפרטורת אחסון	-20–100 °C	-20–80 °C	-20–80 °C	-50–100 °C	-50–100 °C
מספר ערוצי מדידה	1	4	1	1	8
מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע
דיוק	1 µm	2 µm	2 µm	0.5 µm	1 µm
קצב דגימת ADC	8500 samples/s	5000 samples/s	8500 samples/s	1000 samples/s	5000 samples/s
סטטוס	פעיל	פעיל	פעיל	פעיל	פעיל
גיליון נתונים	PDF — CSG-0.5/CRg2.0 (נפתח בלשונית חדשה)	PDF — CSG-1/90/CRg-2.0 (נפתח בלשונית חדשה)	PDF — CSG-1/CRg2.0 (נפתח בלשונית חדשה)	PDF — CSG0,50-CAm2,0 (נפתח בלשונית חדשה)	PDF — CSG1,00-CAm2,0 (נפתח בלשונית חדשה)
