capaNCDT CSH/SE קיבולי

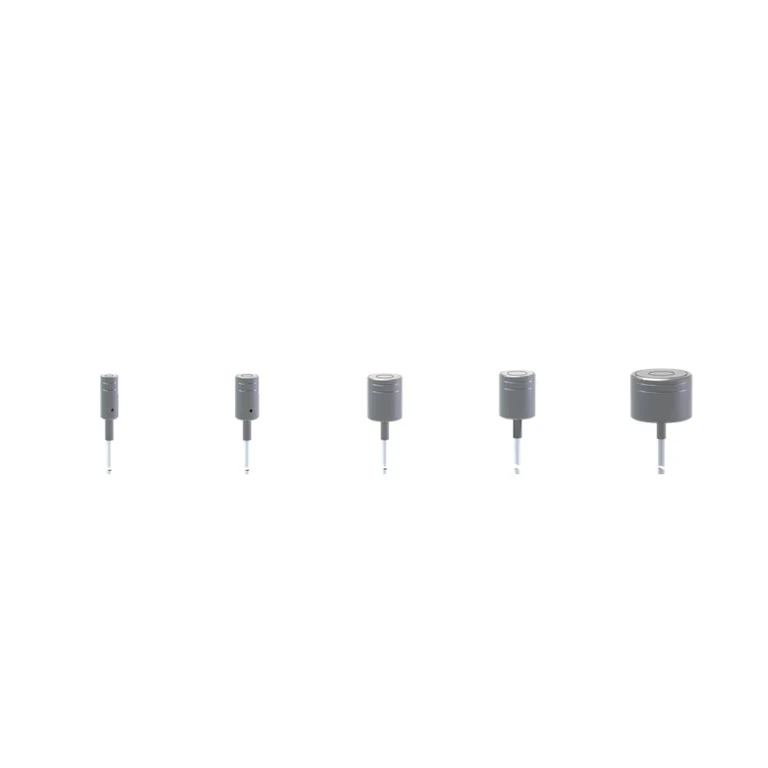

capaNCDT CSH/SE — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום קיבולי.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה

הורדת גיליון נתונים הסדרה באתר Micro-Epsilon

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של capaNCDT CSH/SE
חלון מדידה מהחיישן	0–2.4 mm
רזולוציה	0.000075–0.024 µm
טווח מדידה נטו	0.5–1.2 mm
לינאריות	0.25–1.2 µm
קוטר מטרה מומלץ	5–17 mm
מידת שטח מדידה פעיל לפי המקור	2.9–8.1 mm
מסת רכיב	0.03–0.038 kg
מספר ערוצי מדידה	1–4
דיוק	0.25–1.2 µm
קצב דגימת ADC	1000–5000 samples/s

בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של capaNCDT CSH/SE לפי פרמטר

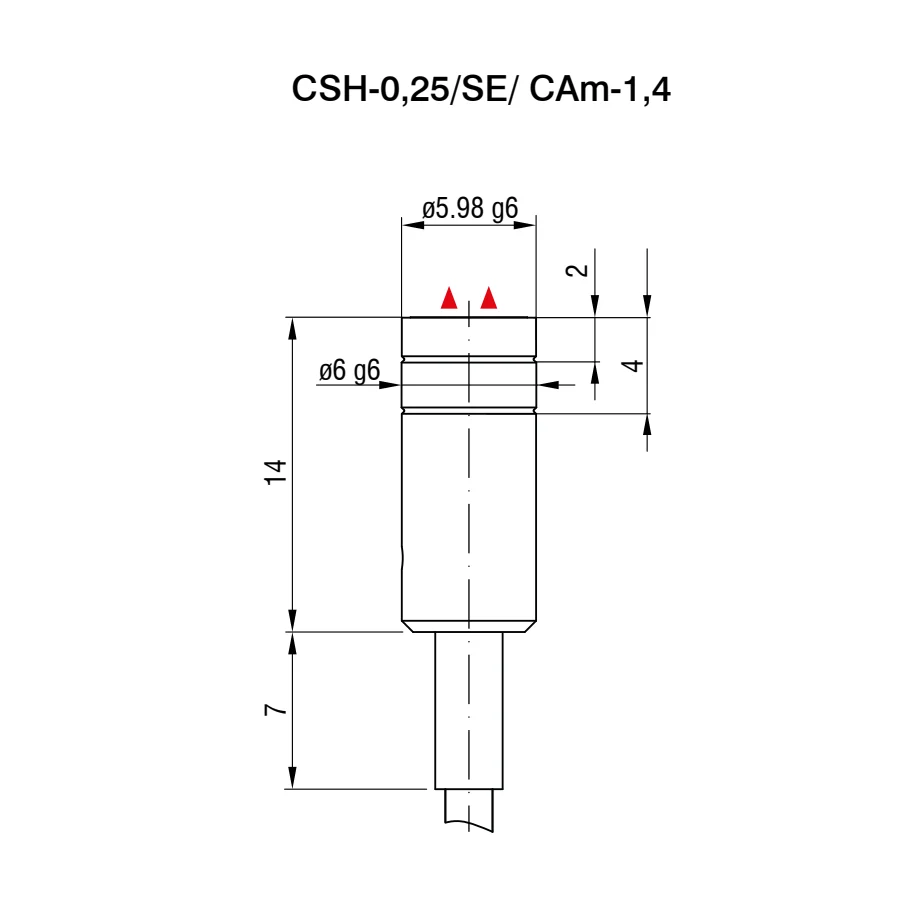

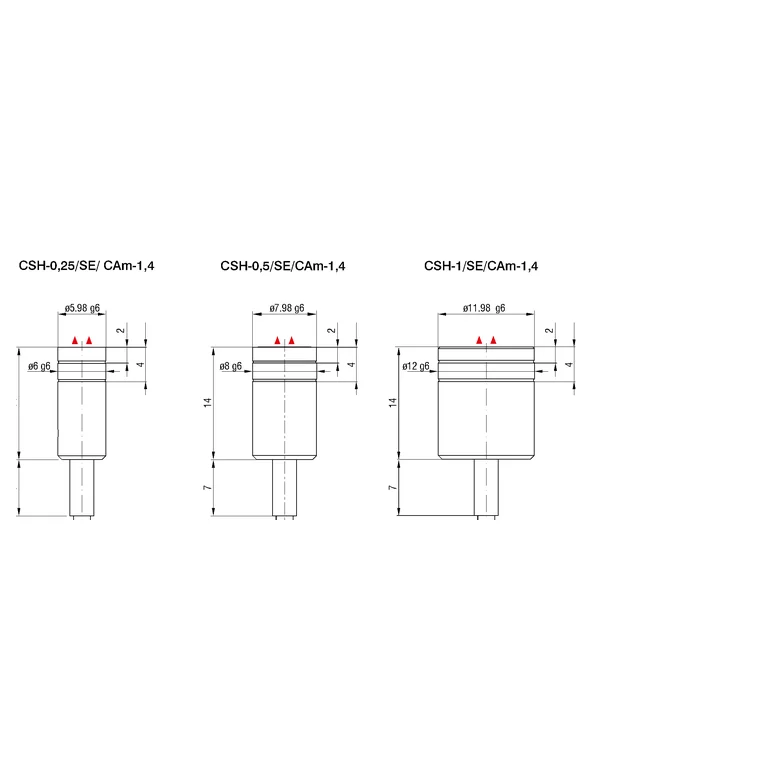

פרמטר	CSH-0,25/SE/CAm-1,4 eli-m-11889d79f41cc307cf076bf6	CSH-0,5/SE/CAm-1,4 eli-m-c4b344690032eb854afa2d2f	CSH-1,2/SE/CAm-1,4 eli-m-e60c8fada7a45930220f5c27	CSH-1/SE/CAm-1,4 eli-m-11ca0fcbed289320d1aef2f2	CSH-2/SE/CAm-1,4 eli-m-59d9e72560551d117bc7d3de
תחילת טווח המדידה	0 mm	0 mm	0 mm	0 mm	0 mm
טמפרטורת עבודה	-269–200 °C	-269–200 °C	-269–200 °C	-269–200 °C	-269–200 °C
מיקום דפינה מומלץ	3 mm	3 mm	3 mm	3 mm	3 mm
פרטי ממשק ואות לפי המקור	4-20mA	Analog 0-10V	Analog 0-10V	Analog 0-10V	Analog 0-10V
חלון מדידה מהחיישן	0–0.125 mm	0–1 mm	0–2.4 mm	0–1 mm	0–2 mm
רזולוציה	7.499999999999999e-05 µm	0.00015 µm	0.024 µm	0.0003 µm	0.0005999999999999999 µm
טווח מדידה נטו	0.5 mm	0.5 mm	1.2 mm	1 mm	1 mm
ממשקים מובנים	ethernet	ethernet	ethernet	ethernet	ethernet
לינאריות	0.25 µm	0.35 µm	1.2 µm	0.6 µm	0.6 µm
קוטר מטרה מומלץ	5 mm	7 mm	11 mm	11 mm	17 mm
מידת שטח מדידה פעיל לפי המקור	2.9 mm	4.1 mm	6.3 mm	5.7 mm	8.1 mm
בסיס קצב הדגימה	DT6120/IP: IP68 single-channel controller with 1 kHz analog bandwidth and up to 2 kSamples/s over RS485	DL6222: 20 kHz bandwidth; DT6222 digital rate 3.906 kSamples/s	DL6228: 1 kHz bandwidth and 3.906 kSamples/s digital rate; optimized for CSE/HT sensors	DL6510 with CPM6011: 8.5 kHz bandwidth in the official maximum-eight-channel DT6530 base system	DT6110/IP: IP68 single-channel controller with 1 kHz bandwidth
טמפרטורת אחסון	-269–200 °C	-269–200 °C	-269–200 °C	-269–200 °C	-269–200 °C
מסת רכיב	0.03 kg	0.03 kg	0.033 kg	0.033 kg	0.038 kg
דרגת אטימות IP	ip40	ip40	ip40	ip40	ip40
בסיס הגדרת לינאריות	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (2-channel base) + DL6510 + CP6001 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6230 + DL6230 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6230 + DL6220 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (8-channel base) + DL6510 + CPM6011 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6110/IP controller contribution.
נתון טכני לפי גודל ובסיס במקור	0-0.25 mm model-level measuring interval	0-0.5 mm model-level measuring interval	0-1.2 mm model-level measuring interval	0-1 mm model-level measuring interval	0-2 mm model-level measuring interval
יציבות תרמית במיקרון לקלווין	-0.04	-0.05	-0.05	-0.06	-0.04
מספר ערוצי מדידה	1	1	4	4	2
מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע
דיוק	0.25 µm	0.35 µm	1.2 µm	0.6 µm	0.6 µm
קצב דגימת ADC	5000 samples/s	5000 samples/s	5000 samples/s	5000 samples/s	1000 samples/s
סטטוס	פעיל	פעיל	פעיל	פעיל	פעיל
גיליון נתונים	PDF — CSH-0,25/SE/CAm-1,4 (נפתח בלשונית חדשה)	PDF — CSH-0,5/SE/CAm-1,4 (נפתח בלשונית חדשה)	PDF — CSH-1,2/SE/CAm-1,4 (נפתח בלשונית חדשה)	PDF — CSH-1/SE/CAm-1,4 (נפתח בלשונית חדשה)	PDF — CSH-2/SE/CAm-1,4 (נפתח בלשונית חדשה)
