capaNCDT CSHxFL קיבולי

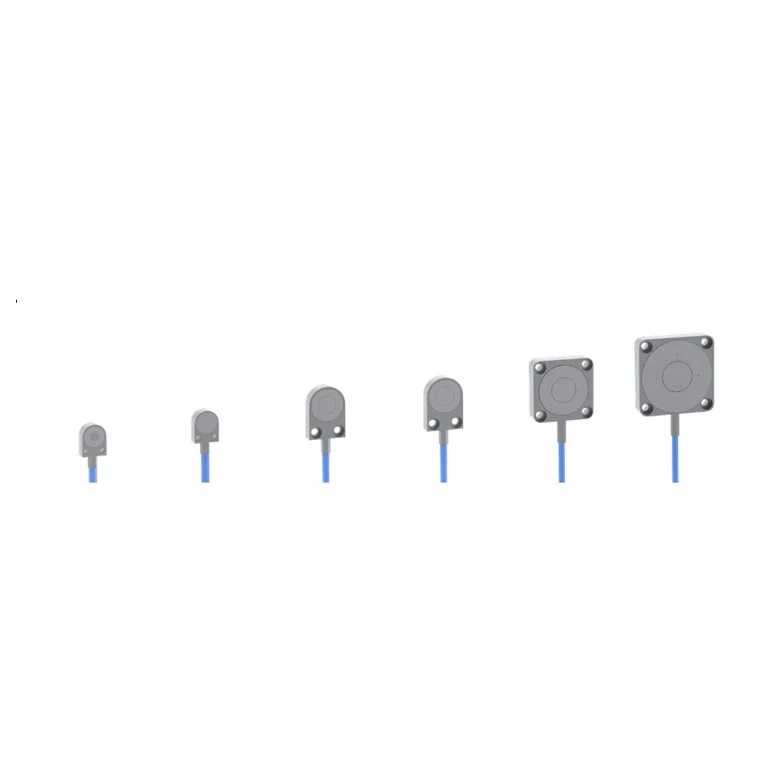

capaNCDT CSHxFL — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום קיבולי.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה

הורדת גיליון נתונים הסדרה באתר Micro-Epsilon

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של capaNCDT CSHxFL
קוטר מטרה מזערי	7–11 mm
מידת שטח מדידה פעיל לפי המקור	2.6–10 mm
מספר ערוצי מדידה	1–4
רזולוציה	0.00006–0.06 µm
לינאריות	0.08–1.5 µm
טווח מדידה נטו	0.2–3 mm
קוטר מטרה מומלץ	7–24 mm
מסת רכיב	0.028–0.037 kg
חלון מדידה מהחיישן	0–4 mm
דיוק	0.08–1.5 µm
קצב דגימת ADC	1000–20000 samples/s

בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של capaNCDT CSHxFL לפי פרמטר
פרמטר	CSH-02FL-CRm1,4 eli-m-dadedbb886929b6ca0d2c790	CSH-05FL-CRm1,4 eli-m-c1bd47c6ac4f9d9998f67f89	CSH1,2FL-CRm1,4 eli-m-72d7d25981d3509acafa2f9e	CSH1FL-CRm1,4 eli-m-b693c3e7ad6e9d40f6769ece	CSH2FL-CRm1,4 eli-m-7319d7c56994db7eb4b9b63a	CSH3FL-CRm1,4 eli-m-109375bd3f4da51f80d7be4a
דרגת אטימות IP	ip40	ip40	ip40	ip40	ip40	ip40
קוטר מטרה מזערי	7 mm	לא צוין	11 mm	11 mm	לא צוין	לא צוין
טמפרטורת עבודה	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C
מידת שטח מדידה פעיל לפי המקור	2.6 mm	4.1 mm	6.3 mm	5.7 mm	8.1 mm	10 mm
טמפרטורת אחסון	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C	-50–200 °C
מספר ערוצי מדידה	1	4	4	4	4	2
רזולוציה	6.000000000000001e-05 µm	0.00015 µm	0.00036 µm	0.0003 µm	0.0005999999999999999 µm	0.06 µm
פרטי ממשק ואות לפי המקור	4-20mA	Analog 0-10V	RS422 / RS485	Analog 0-10V	Analog 0-10V	4-20mA
לינאריות	0.08 µm	0.35 µm	1.2 µm	0.6 µm	0.6 µm	1.5 µm
טווח מדידה נטו	0.2 mm	1 mm	2.4 mm	1 mm	2 mm	3 mm
בסיס קצב הדגימה	DL6510 with CP6001: 8.5 kHz bandwidth in the official maximum-eight-channel DT6530 base system	DL6530: 8.5 kHz bandwidth; DT6530 digital rate 7.8 kSamples/s at 4 channels or 3.9 kSamples/s at 8	DL6530: 8.5 kHz bandwidth; DT6530 digital rate 7.8 kSamples/s at 4 channels or 3.9 kSamples/s at 8	DL6230: 5 kHz bandwidth; DT6240 digital rate 3.906 kSamples/s	DT6112 high-speed controller: 20 kHz bandwidth	DT6120/IP: IP68 single-channel controller with 1 kHz analog bandwidth and up to 2 kSamples/s over RS485
ממשקים מובנים	ethernet	ethercat	ethercat	ethernet	profinet	ethernet
קוטר מטרה מומלץ	7 mm	7 mm	11 mm	11 mm	17 mm	24 mm
תחילת טווח המדידה	0 mm	0 mm	0 mm	0 mm	0 mm	0 mm
מסת רכיב	0.028 kg	0.028 kg	0.03 kg	0.03 kg	0.037 kg	0.037 kg
נתון טכני לפי גודל ובסיס במקור	0-0.2 mm model-level measuring interval	0-0.5 mm model-level measuring interval	0-1.2 mm model-level measuring interval	0-1 mm model-level measuring interval	0-2 mm model-level measuring interval	0-3 mm model-level measuring interval
חלון מדידה מהחיישן	0–0.2 mm	0–0.5 mm	0–1.2 mm	0–1 mm	0–4 mm	0–1.5 mm
בסיס הגדרת לינאריות	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (2-channel base) + DL6510 + CPM6011 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6110 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (2-channel base) + DL6510 + CPM6011 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (2-channel base) + DL6510 + CP6001 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (2-channel base) + DL6530 controller contribution.	Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6220 + DL6230 controller contribution.
מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע
דיוק	0.08 µm	0.35 µm	1.2 µm	0.6 µm	0.6 µm	1.5 µm
קצב דגימת ADC	5000 samples/s	1000 samples/s	8500 samples/s	2000 samples/s	20000 samples/s	5000 samples/s
סטטוס	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל
גיליון נתונים	PDF — CSH-02FL-CRm1,4 (נפתח בלשונית חדשה)	PDF — CSH-05FL-CRm1,4 (נפתח בלשונית חדשה)	PDF — CSH1,2FL-CRm1,4 (נפתח בלשונית חדשה)	PDF — CSH1FL-CRm1,4 (נפתח בלשונית חדשה)	PDF — CSH2FL-CRm1,4 (נפתח בלשונית חדשה)	PDF — CSH3FL-CRm1,4 (נפתח בלשונית חדשה)
