eddyNCDT 3001 השראתי

eddyNCDT 3001 — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום השראתי.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה

הורדת גיליון נתונים הסדרה באתר Micro-Epsilon

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של eddyNCDT 3001
דרגת אטימות IP	ip67
טמפרטורת אחסון	-20–80 °C
תדר חיתוך אנלוגי עליון	5000 Hz
טווח מדידה נטו	4 mm
מספר ערוצי מדידה	1
דיוק	28 µm
לינאריות	28 µm
רזולוציה	4 µm
קוטר מטרה מזערי	48 mm
קצב דגימת ADC	75000 samples/s
ממשקים מובנים	ethernet
מתח הזנה	12–32 V
סוף טווח המדידה	4.4 mm
טמפרטורת עבודה	0–70 °C
מרחק עבודה	0.4–4.4 mm
תחילת טווח המדידה	0.4 mm

בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של eddyNCDT 3001 לפי פרמטר
פרמטר	DT3001-U2-A-SA eli-m-7acbe4b0b2880ecfec960440	DT3001-U2-M-SA eli-m-c3f77d541790f5db0953b136	DT3001-U4-A-SA eli-m-518bb2e2ab8cac09cbc82dde	DT3001-U4-M-SA eli-m-a6b6a3645d8920b7599d9003	DT3001-U6-A-SA eli-m-287f7301073caadd327955bc	DT3001-U6-M-SA eli-m-a763ae377e018cb048c6459c	DT3001-U8-A-SA eli-m-ef9929050bb505873db11ea2	DT3001-U8-M-SA eli-m-df02187363e111fc0376b0ef
דרגת אטימות IP	ip67	ip67	ip67	ip67	ip67	ip67	ip67	ip67
טמפרטורת אחסון	-20–80 °C	-20–80 °C	-20–80 °C	-20–80 °C	-20–70 °C	-20–70 °C	-20–70 °C	-20–70 °C
תדר חיתוך אנלוגי עליון	5000 Hz	5000 Hz	5000 Hz	5000 Hz	5000 Hz	5000 Hz	5000 Hz	5000 Hz
טווח מדידה נטו	2 mm	2 mm	4 mm	4 mm	6 mm	6 mm	8 mm	8 mm
מספר ערוצי מדידה	1	1	1	1	1	1	1	1
דיוק	28 µm	28 µm	28 µm	28 µm	15 µm	15 µm	20 µm	20 µm
לינאריות	28 µm	28 µm	28 µm	28 µm	15 µm	15 µm	20 µm	20 µm
רזולוציה	4 µm	4 µm	4 µm	4 µm	3 µm	3 µm	4 µm	4 µm
קוטר מטרה מזערי	48 mm	48 mm	48 mm	48 mm	72 mm	72 mm	72 mm	72 mm
קצב דגימת ADC	75000 samples/s	75000 samples/s	75000 samples/s	75000 samples/s	75000 samples/s	75000 samples/s	75000 samples/s	75000 samples/s
ממשקים מובנים	ethernet	ethernet	ethercat	ethernet	ethernet	ethercat	ethercat	ethercat
מתח הזנה	12–32 V	12–32 V	12–32 V	12–32 V	12–32 V	12–32 V	12–32 V	12–32 V
סוף טווח המדידה	2.4 mm	2.4 mm	4.4 mm	4.4 mm	6.6 mm	6.6 mm	8.800000000000001 mm	8.800000000000001 mm
טמפרטורת עבודה	0–70 °C	0–70 °C	0–70 °C	0–70 °C	-20–70 °C	-20–70 °C	-20–70 °C	-20–70 °C
מרחק עבודה	0.4–2.4 mm	0.4–2.4 mm	0.4–4.4 mm	0.4–4.4 mm	0.6–6.6 mm	0.6–6.6 mm	0.8–8.800000000000001 mm	0.8–8.800000000000001 mm
תחילת טווח המדידה	0.4 mm	0.4 mm	0.4 mm	0.4 mm	0.6 mm	0.6 mm	0.8 mm	0.8 mm
חומר מטרה ששימש לכיול	"Aluminum"	"Steel"	"Aluminum"	"Steel"	"Aluminum"	"Steel"	"Aluminum"	"Steel"
פרטי ממשק ואות לפי המקור	Analog 0-10V	Analog 0-10V	Digital I/O	Analog 0-10V	Digital I/O	Digital I/O	RS422 / RS485	Analog 0-10V
נתון טכני לפי גודל ובסיס במקור	0-2 mm model-level measuring interval	0-2 mm model-level measuring interval	0-4 mm model-level measuring interval	0-4 mm model-level measuring interval	0-6 mm model-level measuring interval	0-6 mm model-level measuring interval	0-8 mm model-level measuring interval	0-8 mm model-level measuring interval
בסיס קצב הדגימה	Integrated DT3001 electronics: 75 kSamples/s, 5 kHz bandwidth	Integrated DT3001 electronics: 75 kSamples/s, 5 kHz bandwidth	Integrated DT3001 electronics: 75 kSamples/s, 5 kHz bandwidth	Integrated DT3001 electronics: 75 kSamples/s, 5 kHz bandwidth	Integrated DT3001 electronics: 75 kSamples/s, 5 kHz bandwidth	Integrated DT3001 electronics: 75 kSamples/s, 5 kHz bandwidth	Integrated DT3001 electronics: 75 kSamples/s, 5 kHz bandwidth	Integrated DT3001 electronics: 75 kSamples/s, 5 kHz bandwidth
סיכוך חיישן	"unshielded"	"unshielded"	"unshielded"	"unshielded"	"unshielded"	"unshielded"	"unshielded"	"unshielded"
סטטוס	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל
גיליון נתונים	PDF — DT3001-U2-A-SA (נפתח בלשונית חדשה)	PDF — DT3001-U2-M-SA (נפתח בלשונית חדשה)	PDF — DT3001-U4-A-SA (נפתח בלשונית חדשה)	PDF — DT3001-U4-M-SA (נפתח בלשונית חדשה)	PDF — DT3001-U6-A-SA (נפתח בלשונית חדשה)	PDF — DT3001-U6-M-SA (נפתח בלשונית חדשה)	PDF — DT3001-U8-A-SA (נפתח בלשונית חדשה)	PDF — DT3001-U8-M-SA (נפתח בלשונית חדשה)

אביזרים תואמים

כבלים

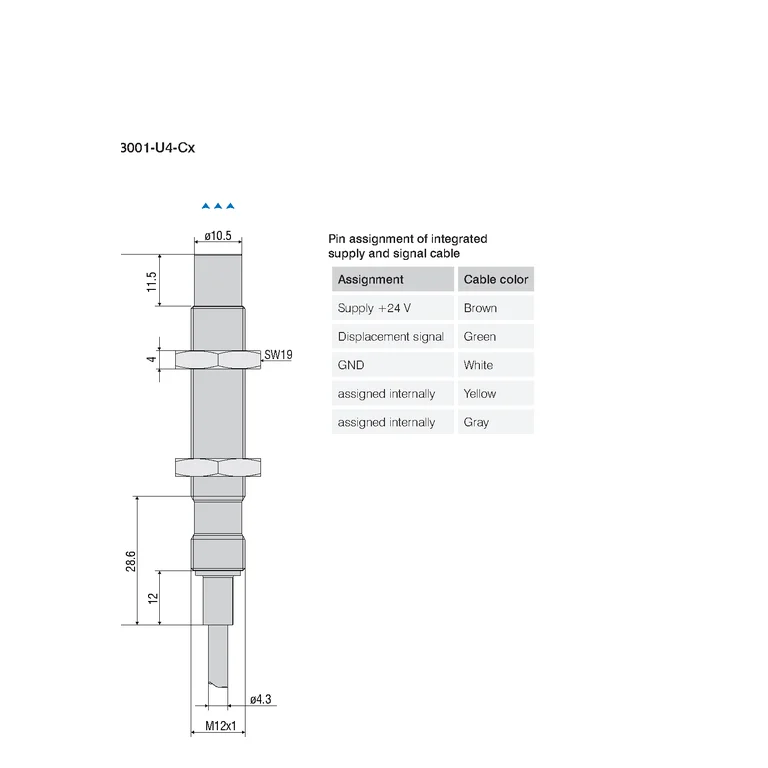

PCx/5-M12 configurable component family eli-s-58d2ba937187973224f1636a רק לתצורה configuration-ef59e98edd09a24dcc4859f2 (DT3001-U4-M-Cx); יש להתאים את התצורה שנבחרה לפני הצגה.; 5 מ׳ הוא אורך סטנדרטי; אורכים נוספים וגרסת שרשרת כבלים הם אופציות. אינו כבל הארכה בין ראש המדידה לבקר.

ספקי כוח

PS2020 (2420062) eli-m-75d559684cc51453ffe276de רק לתצורה configuration-ef59e98edd09a24dcc4859f2 (DT3001-U4-M-Cx); יש להתאים את התצורה שנבחרה לפני הצגה.; יש לחשב זרם רציף וזרם התנעה של השרשרת כולה. עצם הרישום אינו מבטיח מספיק זרם לכל קונפיגורציה; אין להחליף בו הזנת בקר המיועד למתח רשת.

מוצרים משלימים

IF1032/ETH eli-m-9f23885a1bd1bd049fa826c5 רק לתצורה configuration-ef59e98edd09a24dcc4859f2 (DT3001-U4-M-Cx); יש להתאים את התצורה שנבחרה לפני הצגה.; יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.; זהו מסלול המרה מותנה, לא תאימות מלאה מאומתת. יש לקבל אישור לשרשרת המדידה לפני הזמנה.; תדר מוצא מרבי של מסלול זה: 4000 הרץ.
