IFS2403/90-10

מסדרת IFS2403

IFS2403 — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום קונפוקלי כרומטי.

מספר ערוצי מדידה: 2

בקשת הצעת מחיר למוצר הזה בניית מערכת מתאימה לדגם זה תאם הדגמה דברו עם מומחה

לאתר של Micro-Epsilon

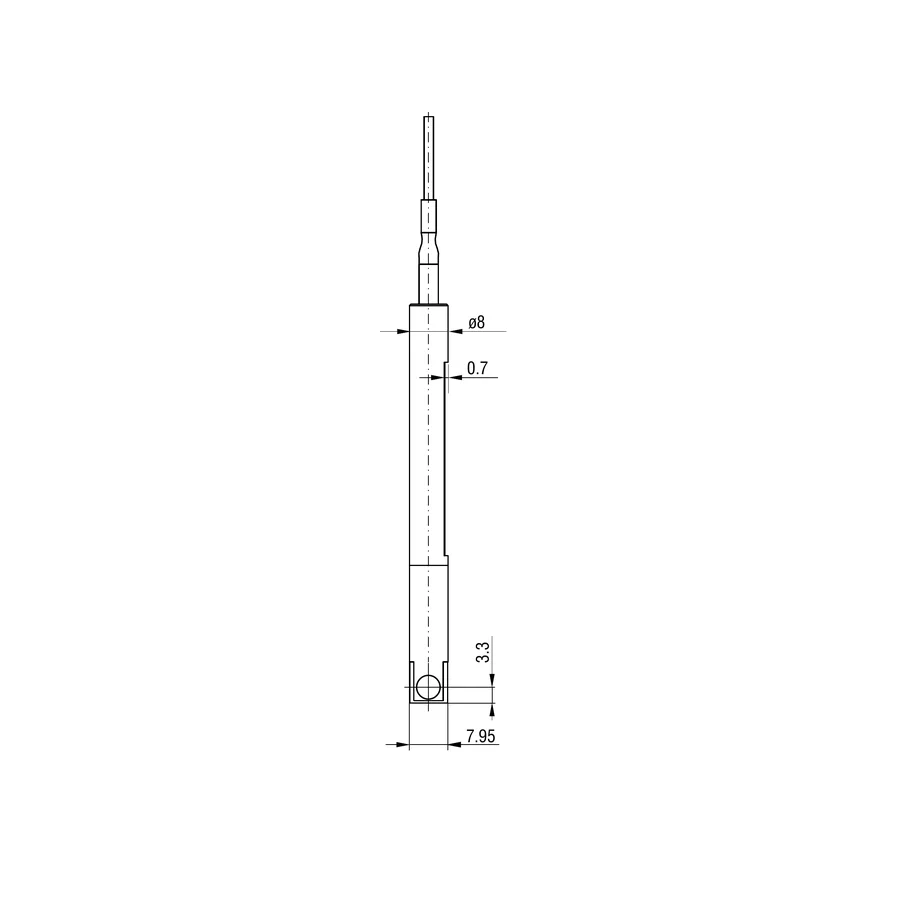

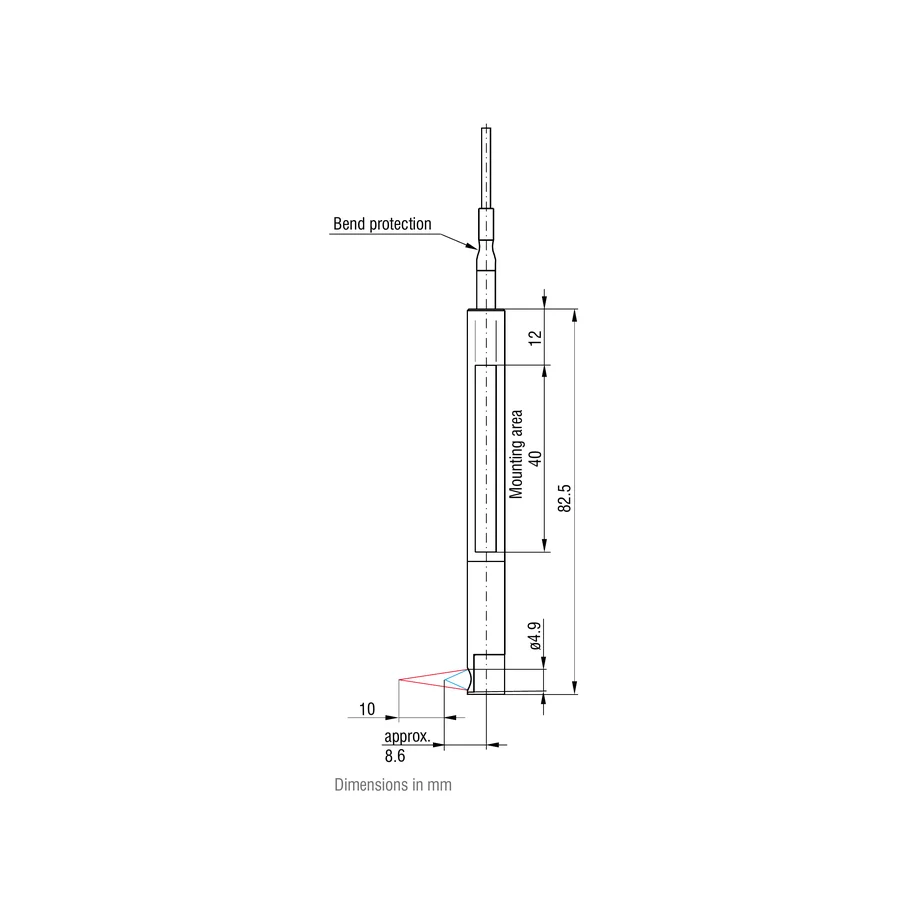

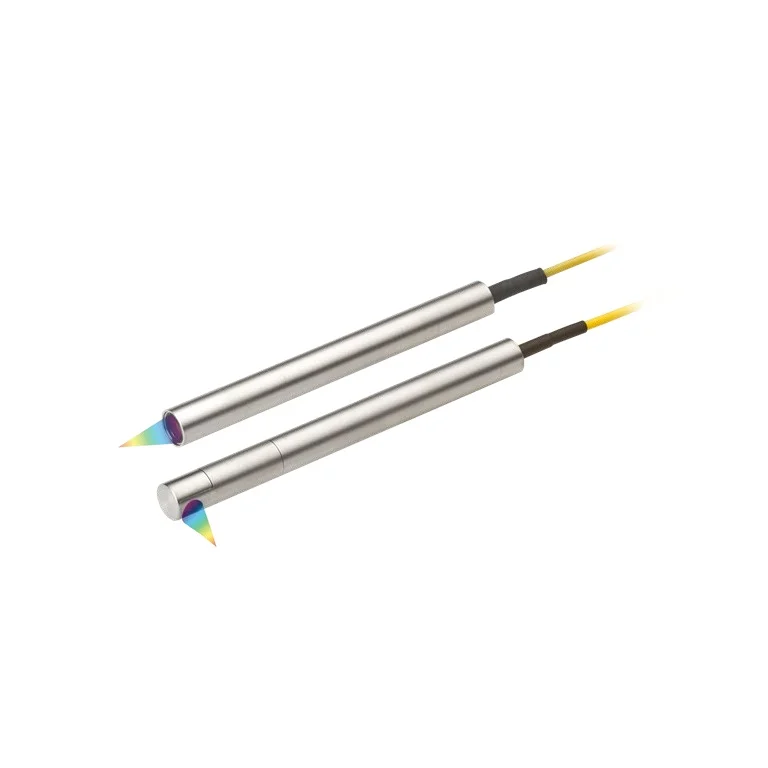

נכס יצרן; הכיתוב וההקשר לדגם מוגדרים במניפסט השיוכים

מפרט טכני

כל הנתונים ההנדסיים, מסודרים לסריקה מהירה

מפרט טכני עבור IFS2403/90-10
טווח מדידה נטו	10 mm
תחילת טווח המדידה	8.6 mm
לינאריות	4 µm
רזולוציה	0.125 µm
קוטר כתם אור	0.056 mm
זווית מדידה מרבית	6 deg
מפתח נומרי NA	0.15
ממשקים מובנים	ethercat
פרטי ממשק ואות לפי המקור	RS422 / RS485
מספר ערוצי מדידה	2
טמפרטורת אחסון	-20–70 °C
טמפרטורת עבודה	5–70 °C
דרגת אטימות IP	ip64
מסת רכיב	0.2 kg
תיאור דפינה	Radial clamping (mounting adapter see accessories)
נתון טכני לפי גודל ובסיס במקור	10 mm net measuring range
דיוק	8 µm
עובי מטרה מזערי	1.5 mm
חומר מטרה	reflective, diffuse as well as transparent surfaces (e.g. glass)
בסיס הגדרת לינאריות	https://www.micro-epsilon.com/fileadmin/download/products/cat--confocalDT--en-us.pdf published optical-probe linearity; axial resolution is not substituted for linearity.
דרגת אטימות IP	ip40
פרטי ממשק ואות לפי המקור	Analog 0-10V
מספר ערוצי מדידה	1
פרטי ממשק ואות לפי המקור	Digital I/O
רזולוציה	0.95 µm
בסיס קצב הדגימה	IFC2417: 25,000 measurements/s per synchronous channel
ממשקים מובנים	ethernet
בסיס קצב הדגימה	IFC2411: 8,000 measurements/s
בסיס קצב הדגימה	IFC2422: 10,000 measurements/s per synchronous channel
בסיס קצב הדגימה	IFC2412: 8,000 measurements/s per synchronous channel
בסיס קצב הדגימה	IFC2465: 30,000 measurements/s
בסיס קצב הדגימה	IFC2466: 30,000 measurements/s per synchronous channel
בסיס קצב הדגימה	IFC2421MP: 10,000 measurements/s
בסיס קצב הדגימה	IFC2421: 10,000 measurements/s
פרטי ממשק ואות לפי המקור	4-20mA
ממשקים מובנים	profinet
בסיס קצב הדגימה	IFC2466MP: 30,000 measurements/s per synchronous channel
בסיס קצב הדגימה	IFC2422MP: 10,000 measurements/s per synchronous channel
בסיס קצב הדגימה	IFC2416: 25,000 measurements/s
בסיס קצב הדגימה	IFC2465MP: 30,000 measurements/s
מגע	ללא מגע

בקשת הצעת מחיר למוצר הזה

רכיבי מערכת תואמים

בקרים

IFC2411 eli-m-24d24e924a8f42498f789e30 חובה
IFC2411/IE eli-m-5e1a9225b79cebe29f0132ad חובה
IFC2412 eli-m-a2d93e4ed3b681b7072689b4 חובה
IFC2412/IE eli-m-2b7501a556a9a23e52fc1758 חובה
IFC2416 eli-m-5c10b181f32dfb45d718a28c חובה
IFC2417 eli-m-a88f7ea6e5c8ba2174ecf408 חובה
IFC2417/IE eli-m-50319450e04233db337b5b52 חובה
IFC2421 eli-m-f76a6a0229b8b6bd41dac079 חובה
IFC2421MP eli-m-4266a67a9b14a674f5c77eeb חובה
IFC2422 eli-m-c6724ef06ab99cb6fcc94388 חובה
IFC2422MP eli-m-a11685ea44038c8fbffce242 חובה
IFC2465 eli-m-8716228ed6b378d96c9cc627 חובה
IFC2465MP eli-m-207d97733d9213516dd2ed31 חובה
IFC2466 eli-m-6197d1146a29aa102c43b4b9 חובה
IFC2466MP eli-m-b7b5ca838bb81aed499ed5fa חובה

בניית מערכת מתאימה לדגם זה

אביזרים תואמים

כבלים

SC2415-x/IF2008 eli-m-2ea7272231e82d32687a4ed0 יש לבחור קצה לממשק IF2008 PCIe, ‏IF2008/ETH או קצוות חופשיים. שקע שנראה כמו Ethernet אינו מוכיח פרוטוקול fieldbus מובנה.
SC2415-x/IF2008ETH eli-m-002470dbffbbf5d44cc973ba יש לבחור קצה לממשק IF2008 PCIe, ‏IF2008/ETH או קצוות חופשיים. שקע שנראה כמו Ethernet אינו מוכיח פרוטוקול fieldbus מובנה.
SC2415-x/OE eli-m-70d9bc3cd4204442ff14733c יש לבחור קצה לממשק IF2008 PCIe, ‏IF2008/ETH או קצוות חופשיים. שקע שנראה כמו Ethernet אינו מוכיח פרוטוקול fieldbus מובנה.
SC2471-x/IF2008 eli-m-d91a1851976e773369883180 יש לבחור קצה לממשק IF2008 PCIe, ‏IF2008/ETH או קצוות חופשיים. שקע שנראה כמו Ethernet אינו מוכיח פרוטוקול fieldbus מובנה.
SC2471-3/IF2008ETH eli-m-a64775a9b0e82cc5d36d3e36 יש לבחור קצה לממשק IF2008 PCIe, ‏IF2008/ETH או קצוות חופשיים. שקע שנראה כמו Ethernet אינו מוכיח פרוטוקול fieldbus מובנה.
SC2471-x/RS422/OE eli-m-968a10e24c5c3452f2e7c8da יש לבחור קצה לממשק IF2008 PCIe, ‏IF2008/ETH או קצוות חופשיים. שקע שנראה כמו Ethernet אינו מוכיח פרוטוקול fieldbus מובנה.

ספקי כוח

PS2020 (2420062) eli-m-75d559684cc51453ffe276de יש לחשב זרם רציף וזרם התנעה של השרשרת כולה. עצם הרישום אינו מבטיח מספיק זרם לכל קונפיגורציה; אין להחליף בו הזנת בקר המיועד למתח רשת.

סיבים אופטיים

IFS2402/IFS2403 integrated fiber eli-m-80cf24f5f8b3fd9309ce1731 אופציונלי
CE2402-x eli-m-c5a5d3a9c845d7424e419acc אופציונלי רדיוס כיפוף מזערי: 30 מ״מ במצב נייח ו־40 מ״מ בתנועה. אורך מרבי להזמנה מיוחדת אינו אורך מדף ואינו מבטיח עוצמת אות מספקת.
CE2402/PT3-x eli-m-e25a4dbd2924905ed014df52 אופציונלי רדיוס כיפוף מזערי: 30 מ״מ במצב נייח ו־40 מ״מ בתנועה. אורך מרבי להזמנה מיוחדת אינו אורך מדף ואינו מבטיח עוצמת אות מספקת.

התקנה

MA2403 eli-m-ab0e0d024e848947094ec733 אופציונלי
JMA-08 eli-m-d453431e7944824c7f0bb6d6 אופציונלי כוונון X/Y של ±2 מ״מ ונטייה של ±4 מעלות; יש לאמת יישור מול המטרה לאחר התקנה.
JMA-Thickness-08 eli-m-e7305744120a45d6f60fd06b אופציונלי רק למדידה משני צדדים; יש לבחור שני ראשים תואמים, שרוולי התאמה ומרווח התקנה.

אביזרים

C2402/Vac/KF16 eli-m-9f88de3b684ca96a1ae4b051 אופציונלי אין חיבור ישיר לבקר: נדרש מצמד FC/FC מתאים או מעבר C2405 וסיב C2401 בצד הבקר. יש להתאים גם ראש מדידה מאושר לוואקום ואוגן.
C2405/Vac/1/KF16 eli-m-9fcb72db1165bd5b602b5ae4 אופציונלי אין חיבור ישיר לבקר: נדרש מצמד FC/FC מתאים או מעבר C2405 וסיב C2401 בצד הבקר. יש להתאים גם ראש מדידה מאושר לוואקום ואוגן.
C2405/Vac/1/CF16 eli-m-37a5ee42eb81928449f6b7a7 אופציונלי אין חיבור ישיר לבקר: נדרש מצמד FC/FC מתאים או מעבר C2405 וסיב C2401 בצד הבקר. יש להתאים גם ראש מדידה מאושר לוואקום ואוגן.
C2405/Vac/6/CF63 eli-m-4e11229dedf3fd36f16d608a אופציונלי אין חיבור ישיר לבקר: נדרש מצמד FC/FC מתאים או מעבר C2405 וסיב C2401 בצד הבקר. יש להתאים גם ראש מדידה מאושר לוואקום ואוגן.

מוצרים משלימים

IF1032/ETH eli-m-9f23885a1bd1bd049fa826c5 אופציונלי יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.; זהו מסלול המרה מותנה, לא תאימות מלאה מאומתת. יש לקבל אישור לשרשרת המדידה לפני הזמנה.; תדר מוצא מרבי של מסלול זה: 4000 הרץ.
IF2001/USB eli-m-35721df1c25134aa74715544 אופציונלי יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.
IF2004/USB eli-m-4f8d6810bc5247a038ab8f8e אופציונלי יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.
IF2008/PCIE eli-m-ba473dc320aec09f27b9b795 אופציונלי יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.
IF2008/ETH eli-m-b1ae07a985efec8c0d992a17 אופציונלי יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.
IFL2422/LED eli-m-22307d54e76fd69d12ea5d08 אופציונלי
IFL24x1/LED configurable component family eli-s-f80ccf637f89d4ec11045f06 אופציונלי רק לתצורה configuration-e3c9c26c972d20a694e6959f (IFS2403/90-10); יש להתאים את התצורה שנבחרה לפני הצגה.
