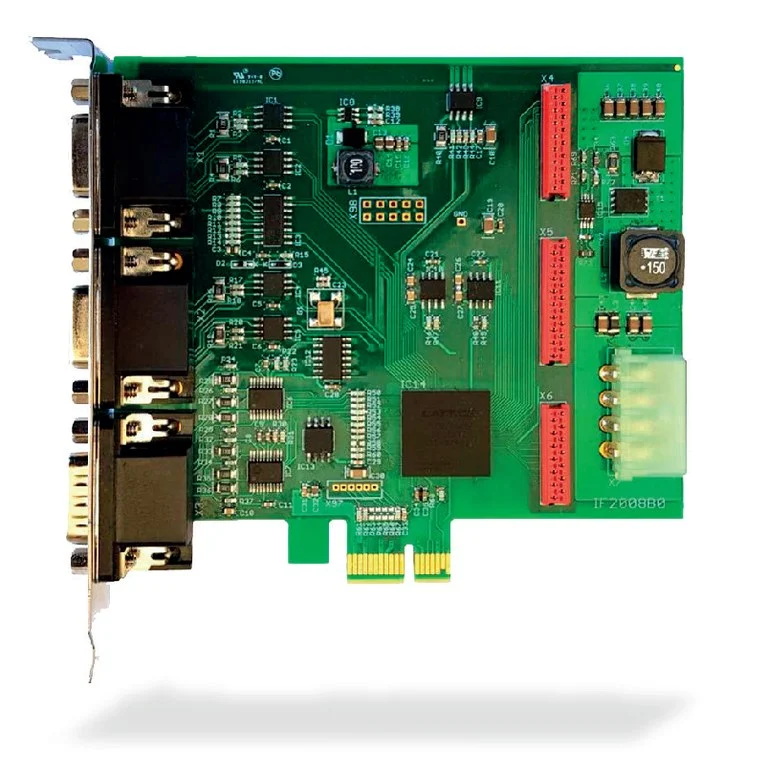

IF2008/PCIE
מסדרת Micro-Epsilon interface and signal-processing accessories
Micro-Epsilon interface and signal-processing accessories — אביזרים ורכיבי מערכת של Micro-Epsilon בתחום מתאמי תקשורת.
לאתר של Micro-Epsilon (נפתח בלשונית חדשה)
מפרט טכני
כל הנתונים ההנדסיים, מסודרים לסריקה מהירה
| מספר ערוצי חיישן דיגיטליים | Sensor connections 1-4 on IF2008/PCIe basis board |
|---|---|
| מגבלת קצב ממשק דיגיטלי של חיישן | input/output frequency max. 5 MHz |
| צריכת זרם | 500 mA |
| פרטי ממשק ואות לפי המקור | Unknown |
| מספר ערוצי אנקודר | 2 |
| מתח הזנת אנקודר | Power supply of encoders with +5 V from PCI power supply |
| מספר ערוצים דיגיטליים עם הרחבה | The IF2008E adds sensor connections 5 and 6; total six digital sensors |
| אחסון FIFO | Data stored in FIFO memory for block processing |
| ממשק אפיק למחשב | PCI-Express x1 interface |
| הערות תצורת מתאם | IF2008E expansion board: additional two digital controller signals, two analog controller signals, and eight I/O signals; expansion board is mentioned as a component, not a separate catalog identity. |
| מספר אותות חיישן דיגיטליים מסונכרנים | Four digital sensor signals |
| טמפרטורת סביבה מרבית | +40 °C |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
כרטיס הבסיס קולט באופן סינכרוני ארבעה אותות חיישן דיגיטליים ושני מקודדים. הוא מותקן בחריץ PCI Express במחשב.

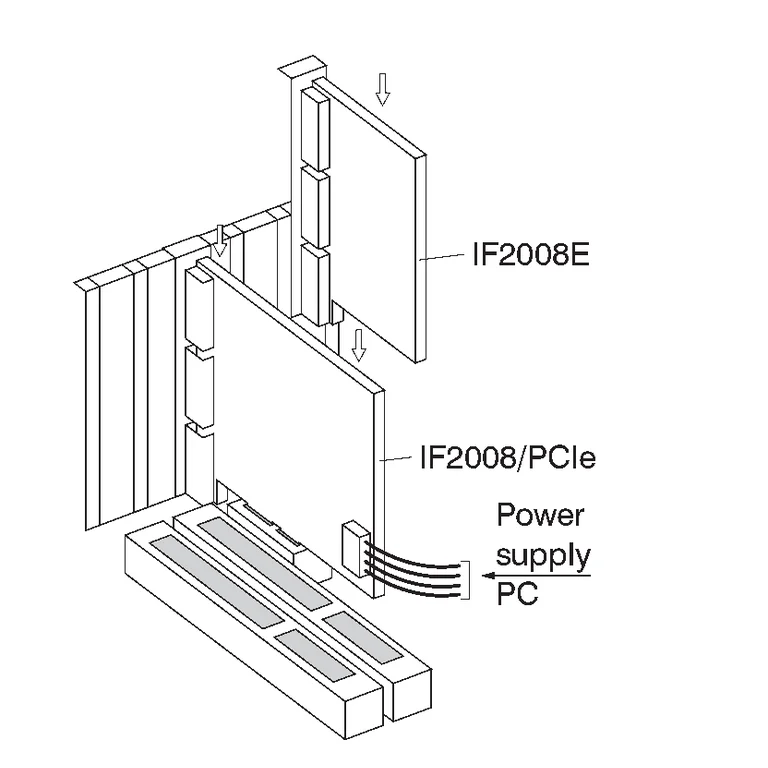

יחד עם ההרחבה ניתן לחבר שישה חיישנים דיגיטליים, שני חיישנים אנלוגיים ושני מקודדים, וכן אותות I/O. אין להציג את ערוצי ההרחבה כתכונת כרטיס הבסיס.
הכרטיס מיועד להתקנה בחריץ PCI Express במחשב. אם אין חריץ מתאים, יש לבחור ממשק חיצוני תואם לחיישנים ולדרישות הסנכרון.
הכרטיס שומר נתונים בזיכרון FIFO כדי שהמחשב יוכל לעבד אותם בבלוקים. זו תכונת אגירה והעברה, ולא הגדרת דיוק של חיישן.
היצרן מדגיש קליטה סינכרונית של חיישנים ומקודדים. התאמה בזמן חשובה כאשר מחשבים גאומטריה ממספר ערוצים על חלק שנע.
