IFS2405 קונפוקלי כרומטי

IFS2405 — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום קונפוקלי כרומטי.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה

לאתר של Micro-Epsilon

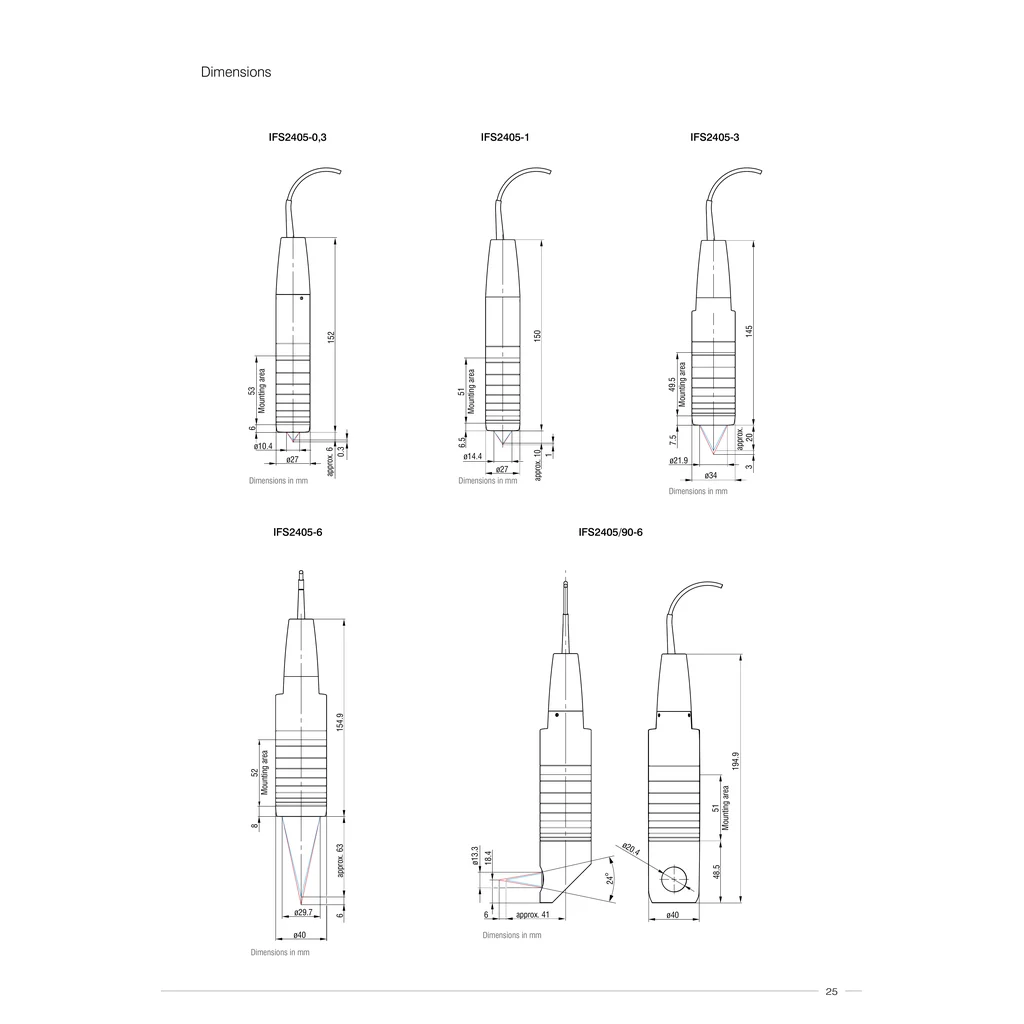

נכס יצרן; הכיתוב וההקשר לדגם מוגדרים במניפסט השיוכים

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של IFS2405
זווית מדידה מרבית	5–34 deg
קוטר כתם אור	0.006–0.06 mm
מסת רכיב	0.125–1.2 kg
רזולוציה	0.004–0.747 µm
מספר ערוצי מדידה	1–2
לינאריות	0.09–5.6 µm
טווח מדידה נטו	0.3–30 mm
תחילת טווח המדידה	6–220 mm
עובי מטרה מזערי	0.015–2.2 mm
קצב דגימת ADC	8000–30000 samples/s
דיוק	0.09–9 µm

בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של IFS2405 לפי פרמטר
פרמטר	IFS2405-0.3 eli-m-7e4c77cc22c2045d315c8a90	IFS2405-1 eli-m-8f721e47221090ceb98747fb	IFS2405-10 eli-m-e3e4e6daa4294355af6602d4	IFS2405-28 eli-m-6213bcdef17d699cd4c82f46	IFS2405-28/VAC(001) eli-m-2c7559a27bdfa05d58fac324	IFS2405-3 eli-m-03f370e9256ea6c314bf948f	IFS2405-30 eli-m-db464919880ce039e09839b0	IFS2405-6 eli-m-c9c271ea10debf06132c1d58	IFS2405/90-6 eli-m-65a16fed28e0c05dbb635a2c
מפתח נומרי NA	0.6	0.55	0.3	0.1	0.1	0.45	0.2	0.22	0.22
טמפרטורת אחסון	-20–70 °C	-20–70 °C	-20–70 °C	-20–70 °C	-20–70 °C	-20–70 °C	-20–70 °C	-20–70 °C	-20–70 °C
זווית מדידה מרבית	34 deg	30 deg	17 deg	5 deg	5 deg	24 deg	9 deg	10 deg	10 deg
קוטר כתם אור	0.006 mm	0.008 mm	0.016 mm	0.06 mm	0.06 mm	0.009000000000000001 mm	0.05 mm	0.031 mm	0.031 mm
דרגת אטימות IP	ip40	ip64	ip40	ip64	ip40	ip40	ip64	ip64	ip64
מסת רכיב	0.14 kg	0.125 kg	0.5 kg	0.75 kg	1.2 kg	0.225 kg	0.73 kg	0.26 kg	0.315 kg
רזולוציה	0.018 µm	0.004 µm	0.018 µm	0.06499999999999999 µm	0.7469999999999999 µm	0.008 µm	0.53 µm	0.017 µm	0.19 µm
ממשקים מובנים	ethercat	profinet	ethercat	ethercat	לא צוין	ethercat	ethercat	ethercat	ethernet
בסיס קצב הדגימה	IFC2421: 10,000 measurements/s	IFC2421MP: 10,000 measurements/s	IFC2422MP: 10,000 measurements/s per synchronous channel	IFC2411: 8,000 measurements/s	לא צוין	IFC2417: 25,000 measurements/s per synchronous channel	IFC2466: 30,000 measurements/s per synchronous channel	IFC2417: 25,000 measurements/s per synchronous channel	IFC2421: 10,000 measurements/s
נתון טכני לפי גודל ובסיס במקור	0.3 mm net measuring range	1 mm net measuring range	10 mm net measuring range	28 mm net measuring range	לא צוין	3 mm net measuring range	30 mm net measuring range	6 mm net measuring range	6 mm net measuring range
מספר ערוצי מדידה	1	2	1	2	לא צוין	2	1	1	2
לינאריות	0.09 µm	0.2 µm	1.5 µm	5.6 µm	לא צוין	0.6 µm	4.5 µm	1.2 µm	1.2 µm
טמפרטורת עבודה	5–70 °C	5–70 °C	5–70 °C	5–70 °C	5–70 °C	5–70 °C	5–70 °C	5–70 °C	5–70 °C
חומר מטרה	reflective, diffuse as well as transparent surfaces (e.g. glass)	reflective, diffuse as well as transparent surfaces (e.g. glass)	reflective, diffuse as well as transparent surfaces (e.g. glass)	reflective, diffuse as well as transparent surfaces (e.g. glass)	reflective, diffuse as well as transparent surfaces (e.g. glass)	reflective, diffuse as well as transparent surfaces (e.g. glass)	reflective, diffuse as well as transparent surfaces (e.g. glass)	reflective, diffuse as well as transparent surfaces (e.g. glass)	reflective, diffuse as well as transparent surfaces (e.g. glass)
בסיס הגדרת לינאריות	https://www.micro-epsilon.com/fileadmin/download/products/cat--confocalDT--en-us.pdf published optical-probe linearity; axial resolution is not substituted for linearity.	https://www.micro-epsilon.com/fileadmin/download/products/cat--confocalDT--en-us.pdf published optical-probe linearity; axial resolution is not substituted for linearity.	https://www.micro-epsilon.com/fileadmin/download/products/cat--confocalDT--en-us.pdf published optical-probe linearity; axial resolution is not substituted for linearity.	https://www.micro-epsilon.com/fileadmin/download/products/cat--confocalDT--en-us.pdf published optical-probe linearity; axial resolution is not substituted for linearity.	לא צוין	https://www.micro-epsilon.com/fileadmin/download/products/cat--confocalDT--en-us.pdf published optical-probe linearity; axial resolution is not substituted for linearity.	https://www.micro-epsilon.com/fileadmin/download/products/cat--confocalDT--en-us.pdf published optical-probe linearity; axial resolution is not substituted for linearity.	https://www.micro-epsilon.com/fileadmin/download/products/cat--confocalDT--en-us.pdf published optical-probe linearity; axial resolution is not substituted for linearity.	https://www.micro-epsilon.com/fileadmin/download/products/cat--confocalDT--en-us.pdf published optical-probe linearity; axial resolution is not substituted for linearity.
טווח מדידה נטו	0.3 mm	1 mm	10 mm	28 mm	28 mm	3 mm	30 mm	6 mm	6 mm
תיאור דפינה	Radial clamping (mounting adapter see accessories)	Radial clamping (mounting adapter see accessories)	Radial clamping (mounting adapter see accessories)	Radial clamping (mounting adapter see accessories)	Radial clamping (mounting adapter see accessories)	Radial clamping (mounting adapter see accessories)	Radial clamping (mounting adapter see accessories)	Radial clamping (mounting adapter see accessories)	Radial clamping (mounting adapter see accessories)
תחילת טווח המדידה	6 mm	10 mm	50 mm	220 mm	220 mm	20 mm	100 mm	63 mm	41 mm
עובי מטרה מזערי	0.015 mm	0.05 mm	0.5 mm	2.2 mm	2.2 mm	0.15 mm	1.5 mm	0.3 mm	0.3 mm
פרטי ממשק ואות לפי המקור	RS422 / RS485	RS422 / RS485	RS422 / RS485	Analog 0-10V	לא צוין	RS422 / RS485	Digital I/O	Digital I/O	Digital I/O
מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע
קצב דגימת ADC	25000 samples/s	25000 samples/s	8000 samples/s	30000 samples/s	לא צוין	10000 samples/s	10000 samples/s	30000 samples/s	25000 samples/s
דיוק	0.09 µm	0.3 µm	3 µm	8.4 µm	לא צוין	0.9 µm	9 µm	1.8 µm	1.2 µm
מרחק עבודה	לא צוין	לא צוין	לא צוין	לא צוין	לא צוין	5–30 mm	לא צוין	לא צוין	לא צוין
סטטוס	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל
