IFS2407 HT קונפוקלי כרומטי

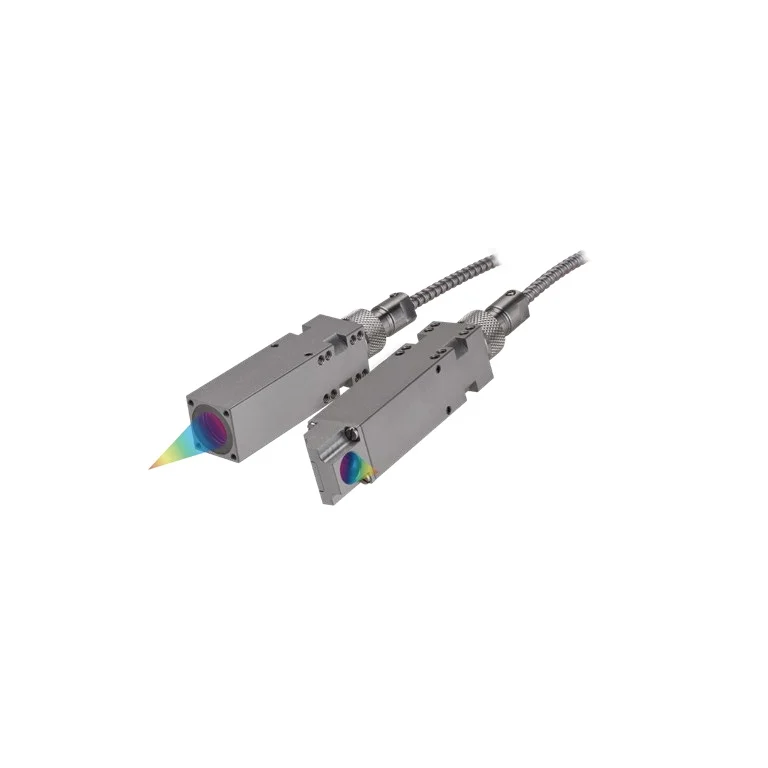

IFS2407 HT — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום קונפוקלי כרומטי.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה

לאתר של Micro-Epsilon

נכס יצרן; הכיתוב וההקשר לדגם מוגדרים במניפסט השיוכים

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של IFS2407 HT
טמפרטורת עבודה	5–200 °C
דיוק	0.16–1.6 µm
מספר ערוצי מדידה	1–2
קצב דגימת ADC	8000–70000 samples/s
רזולוציה	0.01–0.18 µm
מסת רכיב	0.04–0.05 kg
תחילת טווח המדידה	2–14.5 mm
קוטר כתם אור	0.011–0.029 mm
טווח מדידה נטו	0.8–4 mm
עובי מטרה מזערי	0.04–0.2 mm

בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של IFS2407 HT לפי פרמטר
פרמטר	IFS2407-0.8HT eli-m-4c873cfe11c725f85d081c8c	IFS2407-0.8HT/VAC eli-m-dee468b9012cd0c21bd367d5	IFS2407-2HT eli-m-f1d911c7d9b5a8bb9cc92917	IFS2407-2HT/VAC eli-m-d7ceb0efebc280b5db5c31aa	IFS2407-4HT eli-m-13988d798ea2786b4355e92d	IFS2407-4HT/VAC eli-m-5542fdfdec9cbc824dd7c439	IFS2407/90-0.8HT eli-m-22e2427d826a2b9be857fab1	IFS2407/90-2HT eli-m-bb3d0fcd120c0bec0f34934b	IFS2407/90-2HT/VAC eli-m-d5682d932ab0c0d5e40218bd	IFS2407/90-4HT eli-m-f33c398cd4cc1e41071344e7	IFS2407/90-4HT/VAC eli-m-040cfd67559750c98cbf2f9b
פרטי ממשק ואות לפי המקור	Analog 0-10V	לא צוין	Analog 0-10V	לא צוין	RS422 / RS485	לא צוין	Digital I/O	Analog 0-10V	לא צוין	Analog 0-10V	לא צוין
טמפרטורת עבודה	5–70 °C	5–200 °C	5–70 °C	5–70 °C	5–70 °C	5–200 °C	5–70 °C	5–70 °C	5–70 °C	5–70 °C	5–70 °C
דיוק	0.16 µm	0.3 µm	0.4 µm	0.8 µm	0.8 µm	1.6 µm	0.16 µm	0.4 µm	0.8 µm	0.8 µm	1.6 µm
ממשקים מובנים	ethercat	ethercat	ethercat	ethernet	ethernet	ethernet	ethernet	ethercat	ethernet	ethernet	ethercat
בסיס הגדרת לינאריות	https://www.micro-epsilon.com/fileadmin/download/products/cat--confocalDT--en-us.pdf published optical-probe linearity; axial resolution is not substituted for linearity.	Stored as the conservative published family/model accuracy for catalog filtering.	https://www.micro-epsilon.com/fileadmin/download/products/cat--confocalDT--en-us.pdf published optical-probe linearity; axial resolution is not substituted for linearity.	Stored as the conservative published family/model accuracy for catalog filtering.	https://www.micro-epsilon.com/fileadmin/download/products/cat--confocalDT--en-us.pdf published optical-probe linearity; axial resolution is not substituted for linearity.	Stored as the conservative published family/model accuracy for catalog filtering.	https://www.micro-epsilon.com/fileadmin/download/products/cat--confocalDT--en-us.pdf published optical-probe linearity; axial resolution is not substituted for linearity.	https://www.micro-epsilon.com/fileadmin/download/products/cat--confocalDT--en-us.pdf published optical-probe linearity; axial resolution is not substituted for linearity.	Stored as the conservative published family/model accuracy for catalog filtering.	https://www.micro-epsilon.com/fileadmin/download/products/cat--confocalDT--en-us.pdf published optical-probe linearity; axial resolution is not substituted for linearity.	Stored as the conservative published family/model accuracy for catalog filtering.
בסיס קצב הדגימה	IFC2412: 8,000 measurements/s per synchronous channel	Maximum mapped family rate 70,000 Hz; verify the exact model and operating mode.	IFC2422: 10,000 measurements/s per synchronous channel	Maximum mapped family rate 70,000 Hz; verify the exact model and operating mode.	IFC2422: 10,000 measurements/s per synchronous channel	Maximum mapped family rate 70,000 Hz; verify the exact model and operating mode.	IFC2422: 10,000 measurements/s per synchronous channel	IFC2421MP: 10,000 measurements/s	Maximum mapped family rate 70,000 Hz; verify the exact model and operating mode.	IFC2411: 8,000 measurements/s	Maximum mapped family rate 70,000 Hz; verify the exact model and operating mode.
דרגת אטימות IP	ip64	ip40	ip40	ip40	ip40	ip64	ip64	ip40	ip40	ip64	ip40
נתון טכני לפי גודל ובסיס במקור	0.8 mm net measuring range	0-0.8 mm mapped range. Official vacuum-compatible sensor construction.	2 mm net measuring range	0-2 mm mapped range. Official vacuum-compatible sensor construction.	4 mm net measuring range	0-4 mm mapped range. Official vacuum-compatible sensor construction.	0.8 mm net measuring range	2 mm net measuring range	0-2 mm mapped range. Official vacuum-compatible sensor construction.	4 mm net measuring range	0-4 mm mapped range. Official vacuum-compatible sensor construction.
מספר ערוצי מדידה	1	לא צוין	2	לא צוין	1	לא צוין	1	2	לא צוין	1	לא צוין
מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע
קצב דגימת ADC	30000 samples/s	70000 samples/s	10000 samples/s	70000 samples/s	30000 samples/s	70000 samples/s	10000 samples/s	10000 samples/s	70000 samples/s	8000 samples/s	70000 samples/s
רזולוציה	לא צוין	0.045 µm	לא צוין	0.009999999999999998 µm	לא צוין	0.18 µm	לא צוין	לא צוין	0.012 µm	לא צוין	0.02 µm
מפתח נומרי NA	לא צוין	0.5	לא צוין	0.28	לא צוין	0.19	לא צוין	לא צוין	0.28	לא צוין	0.19
מסת רכיב	לא צוין	0.04 kg	לא צוין	0.04 kg	לא צוין	0.04 kg	לא צוין	לא צוין	0.05 kg	לא צוין	0.05 kg
תחילת טווח המדידה	לא צוין	5.85 mm	לא צוין	14.5 mm	לא צוין	14.5 mm	לא צוין	לא צוין	2 mm	לא צוין	2 mm
תיאור דפינה	לא צוין	Clamping / screw connection via four mounting holes M2x0.4	לא צוין	Clamping / screw connection via four mounting holes M2x0.4	לא צוין	Clamping / screw connection via four mounting holes M2x0.4	לא צוין	לא צוין	Clamping / screw connection via four mounting holes M2x0.4	לא צוין	Clamping / screw connection via four mounting holes M2x0.4
טמפרטורת אחסון	לא צוין	-20–200 °C	לא צוין	-20–200 °C	לא צוין	-20–200 °C	לא צוין	לא צוין	-20–200 °C	לא צוין	-20–200 °C
מגבלת קצב בגלל קריאת המערכת	לא צוין	True	לא צוין	True	לא צוין	True	לא צוין	לא צוין	True	לא צוין	True
קוטר כתם אור	לא צוין	0.011 mm	לא צוין	0.019 mm	לא צוין	0.029 mm	לא צוין	לא צוין	0.019 mm	לא צוין	0.029 mm
טווח מדידה נטו	לא צוין	0.8 mm	לא צוין	2 mm	לא צוין	4 mm	לא צוין	לא צוין	2 mm	לא צוין	4 mm
חומר מטרה	לא צוין	reflective, diffuse as well as transparent surfaces (e.g. glass)	לא צוין	reflective, diffuse as well as transparent surfaces (e.g. glass)	לא צוין	reflective, diffuse as well as transparent surfaces (e.g. glass)	לא צוין	לא צוין	reflective, diffuse as well as transparent surfaces (e.g. glass)	לא צוין	reflective, diffuse as well as transparent surfaces (e.g. glass)
עובי מטרה מזערי	לא צוין	0.04 mm	לא צוין	0.1 mm	לא צוין	0.2 mm	לא צוין	לא צוין	0.1 mm	לא צוין	0.2 mm
סטטוס	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל	פעיל
