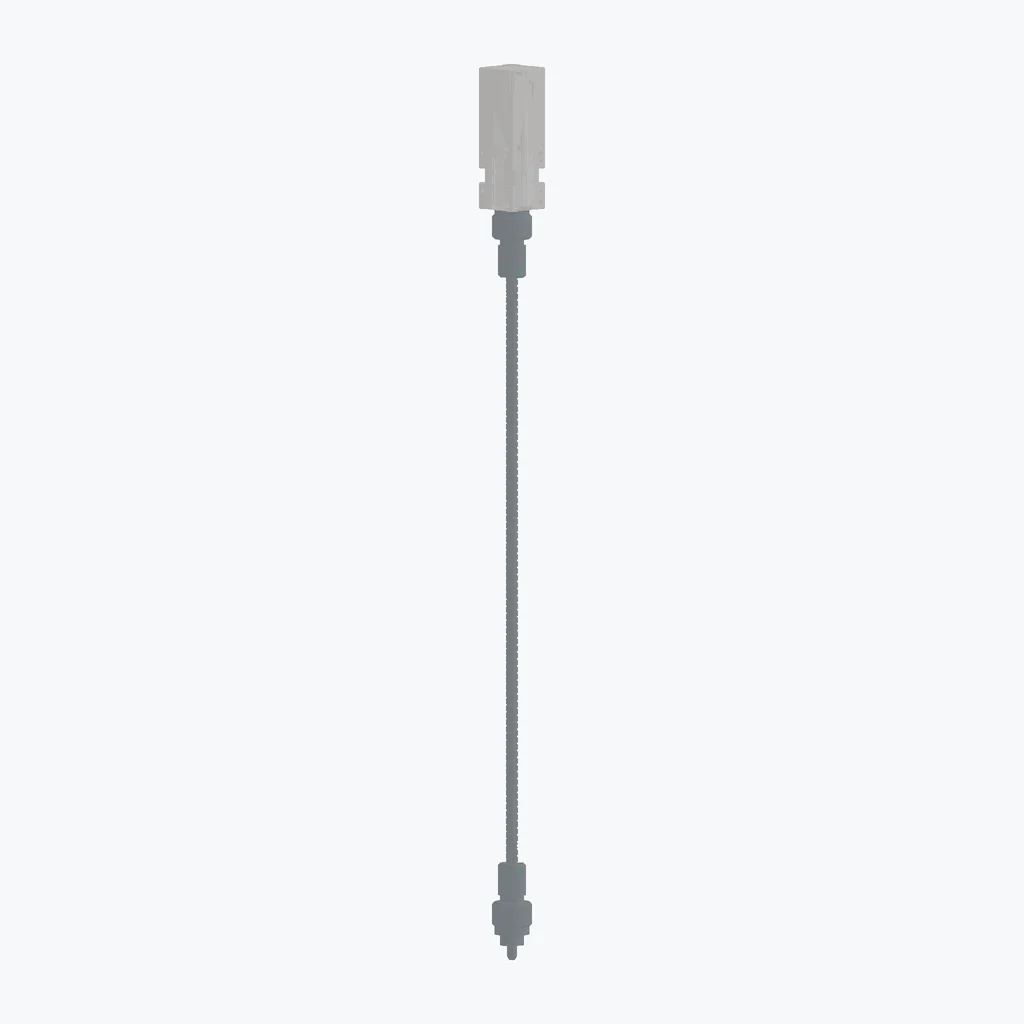

IFS2407-2HT/VAC
מסדרת IFS2407 HT
IFS2407 HT — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום קונפוקלי כרומטי.
לאתר של Micro-Epsilon (נפתח בלשונית חדשה)
מפרט טכני
כל הנתונים ההנדסיים, מסודרים לסריקה מהירה
| טווח מדידה נטו | 2 mm |
|---|---|
| תחילת טווח המדידה | 14.5 mm |
| רזולוציה | 0.009999999999999998 µm |
| קוטר כתם אור | 0.019 mm |
| מפתח נומרי NA | 0.28 |
| ממשקים מובנים | ethernet |
| טמפרטורת אחסון | -20–200 °C |
| טמפרטורת עבודה | 5–70 °C |
| דרגת אטימות IP | ip40 |
| מסת רכיב | 0.04 kg |

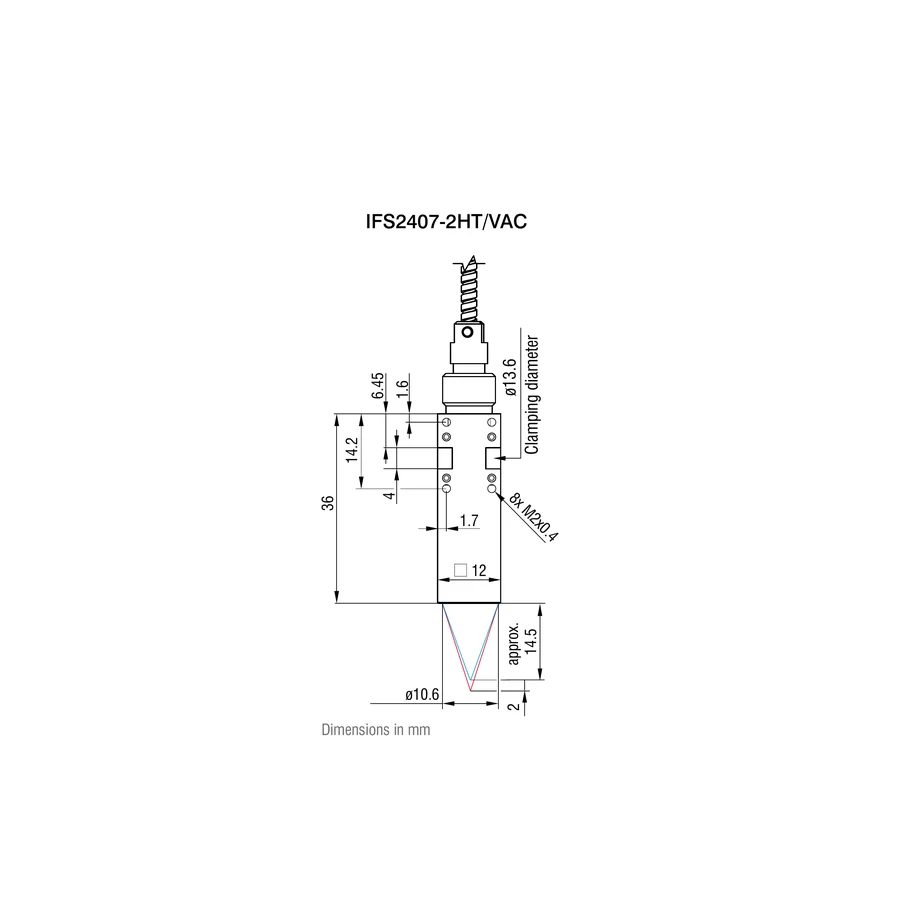

| תיאור דפינה | Clamping / screw connection via four mounting holes M2x0.4 |
| נתון טכני לפי גודל ובסיס במקור | 0-2 mm mapped range. Official vacuum-compatible sensor construction. |
| דיוק | 0.8 µm |
| עובי מטרה מזערי | 0.1 mm |
| חומר מטרה | reflective, diffuse as well as transparent surfaces (e.g. glass) |
| ממשקים מובנים | ethercat |
| רזולוציה | 0.09 µm |
| בסיס קצב הדגימה | Maximum mapped family rate 70,000 Hz; verify the exact model and operating mode. |
| דרגת אטימות IP | ip64 |
| בסיס הגדרת לינאריות | Stored as the conservative published family/model accuracy for catalog filtering. |
| מגבלת קצב בגלל קריאת המערכת | True |
| טמפרטורת עבודה | 5–200 °C |
| רזולוציה | 0.012 µm |
| מגע | ללא מגע |
רכיבי מערכת תואמים
בקרים
- IFC2411 eli-m-24d24e924a8f42498f789e30 חובה
- IFC2411/IE eli-m-5e1a9225b79cebe29f0132ad חובה
- IFC2412 eli-m-a2d93e4ed3b681b7072689b4 חובה
- IFC2412/IE eli-m-2b7501a556a9a23e52fc1758 חובה
- IFC2416 eli-m-5c10b181f32dfb45d718a28c חובה
- IFC2417 eli-m-a88f7ea6e5c8ba2174ecf408 חובה
- IFC2417/IE eli-m-50319450e04233db337b5b52 חובה
- IFC2421 eli-m-f76a6a0229b8b6bd41dac079 חובה
- IFC2421MP eli-m-4266a67a9b14a674f5c77eeb חובה
- IFC2422 eli-m-c6724ef06ab99cb6fcc94388 חובה
- IFC2422MP eli-m-a11685ea44038c8fbffce242 חובה
- IFC2465 eli-m-8716228ed6b378d96c9cc627 חובה
- IFC2465MP eli-m-207d97733d9213516dd2ed31 חובה
- IFC2466 eli-m-6197d1146a29aa102c43b4b9 חובה
- IFC2466MP eli-m-b7b5ca838bb81aed499ed5fa חובה
אביזרים תואמים
כבלים
- SC2415-x/IF2008 eli-m-2ea7272231e82d32687a4ed0 יש לבחור קצה לממשק IF2008 PCIe, IF2008/ETH או קצוות חופשיים. שקע שנראה כמו Ethernet אינו מוכיח פרוטוקול fieldbus מובנה.
- SC2415-x/IF2008ETH eli-m-002470dbffbbf5d44cc973ba יש לבחור קצה לממשק IF2008 PCIe, IF2008/ETH או קצוות חופשיים. שקע שנראה כמו Ethernet אינו מוכיח פרוטוקול fieldbus מובנה.
- SC2415-x/OE eli-m-70d9bc3cd4204442ff14733c יש לבחור קצה לממשק IF2008 PCIe, IF2008/ETH או קצוות חופשיים. שקע שנראה כמו Ethernet אינו מוכיח פרוטוקול fieldbus מובנה.
- SC2471-x/IF2008 eli-m-d91a1851976e773369883180 יש לבחור קצה לממשק IF2008 PCIe, IF2008/ETH או קצוות חופשיים. שקע שנראה כמו Ethernet אינו מוכיח פרוטוקול fieldbus מובנה.
- SC2471-3/IF2008ETH eli-m-a64775a9b0e82cc5d36d3e36 יש לבחור קצה לממשק IF2008 PCIe, IF2008/ETH או קצוות חופשיים. שקע שנראה כמו Ethernet אינו מוכיח פרוטוקול fieldbus מובנה.
- SC2471-x/RS422/OE eli-m-968a10e24c5c3452f2e7c8da יש לבחור קצה לממשק IF2008 PCIe, IF2008/ETH או קצוות חופשיים. שקע שנראה כמו Ethernet אינו מוכיח פרוטוקול fieldbus מובנה.
ספקי כוח
- PS2020 (2420062) eli-m-75d559684cc51453ffe276de יש לחשב זרם רציף וזרם התנעה של השרשרת כולה. עצם הרישום אינו מבטיח מספיק זרם לכל קונפיגורציה; אין להחליף בו הזנת בקר המיועד למתח רשת.
סיבים אופטיים
- C2404/PT3-x/UHV eli-m-73d0eafa5f8d421a91b41e0c אופציונלי אין חיבור ישיר לבקר: נדרש מצמד FC/FC מתאים או מעבר C2405 וסיב C2401 בצד הבקר. יש להתאים גם ראש מדידה מאושר לוואקום ואוגן.; רדיוס כיפוף מזערי 60 מ״מ, גם במצב נייח וגם בתנועה.
- C2404/PT3-xHT/UHV eli-m-979553c2cdef0f584e20193a אופציונלי אין חיבור ישיר לבקר: נדרש מצמד FC/FC מתאים או מעבר C2405 וסיב C2401 בצד הבקר. יש להתאים גם ראש מדידה מאושר לוואקום ואוגן.; רדיוס כיפוף מזערי 60 מ״מ, גם במצב נייח וגם בתנועה.
אביזרים
- C2402/Vac/KF16 eli-m-9f88de3b684ca96a1ae4b051 אופציונלי אין חיבור ישיר לבקר: נדרש מצמד FC/FC מתאים או מעבר C2405 וסיב C2401 בצד הבקר. יש להתאים גם ראש מדידה מאושר לוואקום ואוגן.
- C2405/Vac/1/KF16 eli-m-9fcb72db1165bd5b602b5ae4 אופציונלי אין חיבור ישיר לבקר: נדרש מצמד FC/FC מתאים או מעבר C2405 וסיב C2401 בצד הבקר. יש להתאים גם ראש מדידה מאושר לוואקום ואוגן.
- C2405/Vac/1/CF16 eli-m-37a5ee42eb81928449f6b7a7 אופציונלי אין חיבור ישיר לבקר: נדרש מצמד FC/FC מתאים או מעבר C2405 וסיב C2401 בצד הבקר. יש להתאים גם ראש מדידה מאושר לוואקום ואוגן.
- C2405/Vac/6/CF63 eli-m-4e11229dedf3fd36f16d608a אופציונלי אין חיבור ישיר לבקר: נדרש מצמד FC/FC מתאים או מעבר C2405 וסיב C2401 בצד הבקר. יש להתאים גם ראש מדידה מאושר לוואקום ואוגן.
מוצרים משלימים
- IF2001/USB eli-m-35721df1c25134aa74715544 אופציונלי יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.
- IF2008/ETH eli-m-b1ae07a985efec8c0d992a17 אופציונלי יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.
- IF1032/ETH eli-m-9f23885a1bd1bd049fa826c5 אופציונלי יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.; זהו מסלול המרה מותנה, לא תאימות מלאה מאומתת. יש לקבל אישור לשרשרת המדידה לפני הזמנה.; תדר מוצא מרבי של מסלול זה: 4000 הרץ.
- IF2004/USB eli-m-4f8d6810bc5247a038ab8f8e אופציונלי יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.
- IF2008/PCIE eli-m-ba473dc320aec09f27b9b795 אופציונלי יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.
- IFL2422/LED eli-m-22307d54e76fd69d12ea5d08 אופציונלי
- IFL24x1/LED configurable component family eli-s-f80ccf637f89d4ec11045f06 אופציונלי רק לתצורה configuration-c45c4c8331e9b9bb4dc4d7ec (IFS2407-2HT/VAC); יש להתאים את התצורה שנבחרה לפני הצגה.
