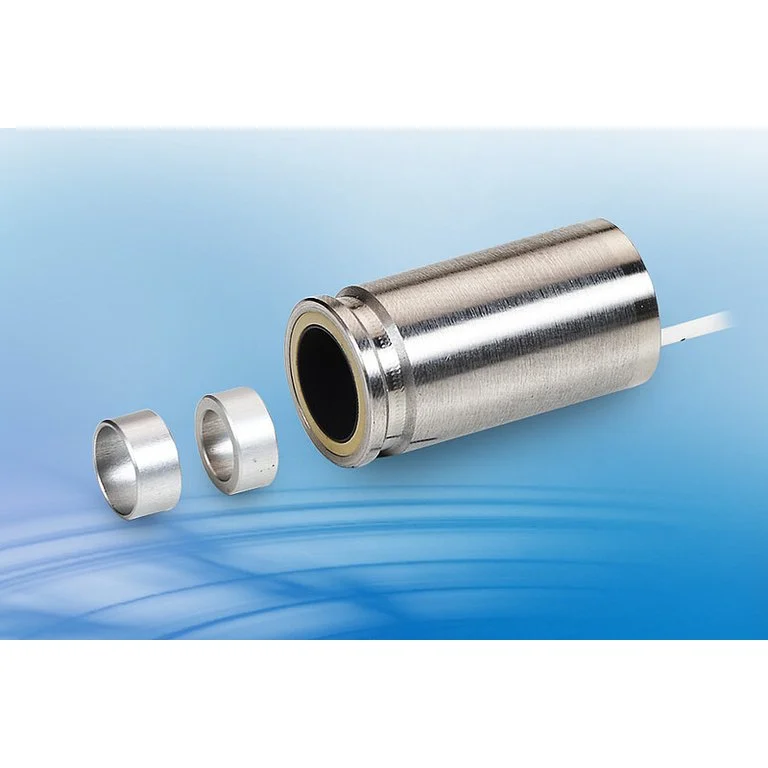

LVP-25-Z20
מסדרת induSENSOR clamping stroke sensor
induSENSOR clamping stroke sensor — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום השראתי.
- מספר ערוצי מדידה
- 2
מפרט טכני
כל הנתונים ההנדסיים, מסודרים לסריקה מהירה
| רזולוציה | 12 µm |
|---|---|
| ממשקים מובנים | ethercat |
| פרטי ממשק ואות לפי המקור | Analog 0-10V |
| מספר ערוצי מדידה | 2 |
| טמפרטורת עבודה | -40–120 °C |
| דרגת אטימות IP | ip67 |

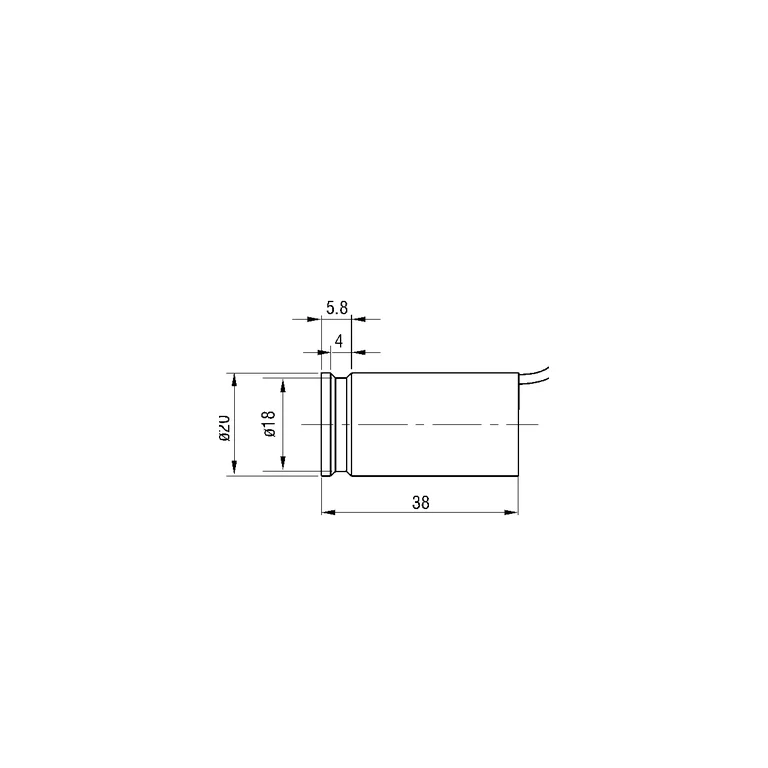

| נתון טכני לפי גודל ובסיס במקור | 25 mm clamp-stroke sensor; target sleeve fits the documented D8 or D10 drawbar. Sensor cable: 2 m, open ends; operating temperature -40 to +120 °C; IP67. |
| בסיס קצב הדגימה | The datasheet gives resolution at 50 Hz and 300 Hz; 300 Hz is retained as a conservative supported setting ceiling, not as a separately guaranteed system throughput. |
| ממשקים מובנים | ethernet |
| בסיס הגדרת חזרתיות | Manufacturer describes measurement repeatability as high but does not publish a numeric value. |
| פרטי ממשק ואות לפי המקור | 4-20mA |
| מספר ערוצי מדידה | 1 |
| בסיס הגדרת לינאריות | Independent linearity typ. ≤ ±1.5 % FSO; factory-linearized system option typ. ≤ ±0.5 % FSO. These are linearity specifications, not accuracy or repeatability. |
| פרטי ממשק ואות לפי המקור | RS422 / RS485 |
| ממשקים מובנים | profinet |
אביזרים תואמים
כבלים
- PC7400-6/4 eli-m-cc9ab5254fe66aa322a1f266 יש להתאים גרסת בקר עם מסופים או מחברים; חיבור fieldbus נעשה במודול ממשק ולא בכבל ההזנה האנלוגי הזה.
- PC5/5-IWT eli-m-b9577446dfc7836f783ba330
- 2981016 eli-m-2078212ebd7e49f976e75d7f חיווט DTA מסוג LVDT או גשר מלא שונה מחיווט LDR מסוג חצי גשר. יש לאמת אורך כבל כולל בשרשרת מכוילת וגרסת בקר. לא הומצאו אורכי מדף שאינם מתועדים.
- 2980017 eli-m-d826329168f54ce173877238 חיווט DTA מסוג LVDT או גשר מלא שונה מחיווט LDR מסוג חצי גשר. יש לאמת אורך כבל כולל בשרשרת מכוילת וגרסת בקר. לא הומצאו אורכי מדף שאינם מתועדים.
- MSC7602 connector kit eli-m-75d65af429ccb3e10529a92c חיווט DTA מסוג LVDT או גשר מלא שונה מחיווט LDR מסוג חצי גשר. יש לאמת אורך כבל כולל בשרשרת מכוילת וגרסת בקר. לא הומצאו אורכי מדף שאינם מתועדים.
- MSC7602 DIN-rail bus connector eli-m-c128740be1ff8d726b22ba48 חיווט DTA מסוג LVDT או גשר מלא שונה מחיווט LDR מסוג חצי גשר. יש לאמת אורך כבל כולל בשרשרת מכוילת וגרסת בקר. לא הומצאו אורכי מדף שאינם מתועדים.
ספקי כוח
- PS2401/100-240/24V/1A eli-m-442300aede22fe275c120638
מוצרים משלימים
- IF1032/ETH eli-m-9f23885a1bd1bd049fa826c5 יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.; זהו מסלול המרה מותנה, לא תאימות מלאה מאומתת. יש לקבל אישור לשרשרת המדידה לפני הזמנה.; תדר מוצא מרבי של מסלול זה: 4000 הרץ.
- IF2035-PROFINET eli-m-28ba928f99d465e1027173dc יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.
- IF2035-EIP eli-m-6bc477e0074e9f357537ebb7 יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.
- IF2035-EtherCAT eli-m-4f0c3cc8987603de07eab245 יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.
- IF7001 eli-m-17d22baf6b6012b34c3a27ad יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.
