induSENSOR clamping stroke sensor השראתי
induSENSOR clamping stroke sensor — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום השראתי.
הורדת גיליון נתונים (נפתח בלשונית חדשה) הסדרה באתר Micro-Epsilon (נפתח בלשונית חדשה)
מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| רזולוציה | 12–14 µm |
|---|
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | LDR-14-Z20 eli-m-10269c520f130be36b9a370f | LVP-25-Z20 eli-m-645347281e04e5fbc6c632bb |
|---|---|---|
| טמפרטורת עבודה | -40–120 °C | -40–120 °C |
| ממשקים מובנים | ethercat | ethercat |
| נתון טכני לפי גודל ובסיס במקור | 14 mm clamp-stroke sensor; target sleeve fits the documented D8 or D10 drawbar. Sensor cable: 2 m, open ends; operating temperature -40 to +120 °C; IP67. | 25 mm clamp-stroke sensor; target sleeve fits the documented D8 or D10 drawbar. Sensor cable: 2 m, open ends; operating temperature -40 to +120 °C; IP67. |
| רזולוציה | 14 µm | 12 µm |
| פרטי ממשק ואות לפי המקור | Analog 0-10V | Analog 0-10V |
| בסיס הגדרת לינאריות | Independent linearity typ. ≤ ±1.5 % FSO; factory-linearized system option typ. ≤ ±0.5 % FSO. These are linearity specifications, not accuracy or repeatability. | Independent linearity typ. ≤ ±1.5 % FSO; factory-linearized system option typ. ≤ ±0.5 % FSO. These are linearity specifications, not accuracy or repeatability. |
| מספר ערוצי מדידה | 2 | 2 |
| דרגת אטימות IP | ip67 | ip67 |
| בסיס קצב הדגימה | The datasheet gives resolution at 50 Hz and 300 Hz; 300 Hz is retained as a conservative supported setting ceiling, not as a separately guaranteed system throughput. | The datasheet gives resolution at 50 Hz and 300 Hz; 300 Hz is retained as a conservative supported setting ceiling, not as a separately guaranteed system throughput. |
| בסיס הגדרת חזרתיות | Manufacturer describes measurement repeatability as high but does not publish a numeric value. | Manufacturer describes measurement repeatability as high but does not publish a numeric value. |
| קצב דגימת ADC | 300 samples/s | 300 samples/s |
| סטטוס | פעיל | פעיל |
| גיליון נתונים | PDF — LDR-14-Z20 (נפתח בלשונית חדשה) | PDF — LVP-25-Z20 (נפתח בלשונית חדשה) |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
את מהלך מוט המשיכה במנגנון הידוק כלי. המדידה הרציפה מאפשרת להבחין בין מצבי הידוק ושחרור, לפי מכניקת המכונה.

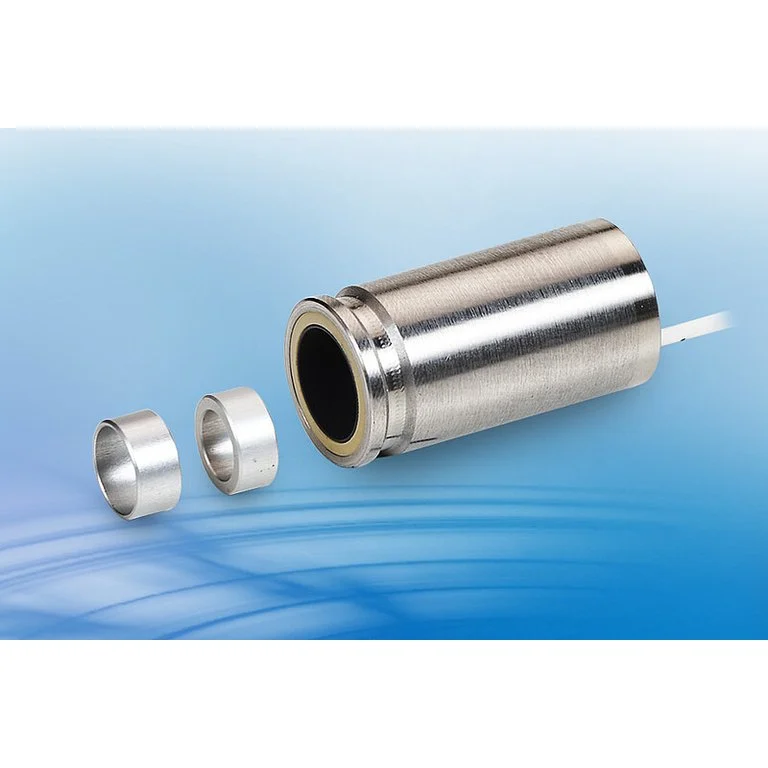

החיישן מודד טבעת מטרה המותקנת על המוט. יש לבחור את גאומטריית הטבעת והמוט לפי השרטוט והתצורה המתועדת.
לא. ל־LVP-25-Z20 מצוין 25 מ״מ ול־LDR-14-Z20 מצוין 14 מ״מ. גם העירור והרזולוציה שונים.
זהו ערך טיפוסי המותנה בבקר שעבר לינאריזציה ובהתקנה המתאימה. הטבלה מפרידה בינו לבין לינאריות טיפוסית ±1.5% FSO.
לא. הטבלה מציינת ערכי רזולוציה נפרדים בשני רוחבי הפס, בתנאי שימוש בבקר Micro-Epsilon תואם.
