induSENSOR EDS LVDT

induSENSOR EDS — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום LVDT.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה
הורדת גיליון נתונים (נפתח בלשונית חדשה) הסדרה באתר Micro-Epsilon (נפתח בלשונית חדשה)
תמונת מוצר רשמית של Micro-Epsilon

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של induSENSOR EDS
רזולוציה 38–315 µm
דיוק 230–1890 µm
קצב דגימת ADC 500–600 samples/s
בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של induSENSOR EDS לפי פרמטר
פרמטר EDS-100-F-SR-I eli-m-0100252373169b9d9e29ab22 EDS-100-S-SA7-I eli-m-183c1460c72175089a2c80db EDS-160-F-SR-I eli-m-88ae97a7b81977e9820c42de EDS-160-S-SA7-I eli-m-5ff675d40f79ef1e3aa7ebdc EDS-200-F-SR-I eli-m-abe9d5f33aa4b5cb49a2e514 EDS-200-S-SA7-I eli-m-dfd7b996fc6c440ce9895f0b EDS-250-F-SR-I eli-m-1f0efdf6730c17341a668967 EDS-250-S-SA7-I eli-m-71a14dbde977574668be81e1 EDS-300-F-SR-I eli-m-10fbbe563bb3b55e05f9c4f8 EDS-300-S-SA7-I eli-m-c7786c59914f99615902f768 EDS-400-F-SR-I eli-m-3be2519b2c207776dea2da60 EDS-400-S-SA7-I eli-m-5c0b52f05000cc67c24f3a3f EDS-500-S-SA7-I eli-m-11bf7762185f67eb2b3582a9 EDS-630-F-SR-I eli-m-69f006abebc2245c43ae1339 EDS-630-S-SA7-I eli-m-b0f58d0859e48c201ae73167 EDS-75-S-SA7-I eli-m-461db4b891bc3cd0e4dcee43
פרטי ממשק ואות לפי המקור 4-20mA 4-20mA 4-20mA Analog 0-10V Analog 0-10V 4-20mA 4-20mA 4-20mA 4-20mA Analog 0-10V 4-20mA Analog 0-10V 4-20mA Analog 0-10V Analog 0-10V Analog 0-10V
טמפרטורת אחסון -40–100 °C -40–100 °C -40–100 °C -40–100 °C -40–100 °C -40–100 °C -40–100 °C -40–100 °C -40–100 °C -40–100 °C -40–100 °C -40–100 °C -40–100 °C -40–100 °C -40–100 °C -40–100 °C
טמפרטורת עבודה -40–85 °C -40–85 °C -40–85 °C -40–85 °C -40–85 °C -40–85 °C -40–85 °C -40–85 °C -40–85 °C -40–85 °C -40–85 °C -40–85 °C -40–85 °C -40–85 °C -40–85 °C -40–85 °C
בסיס הגדרת לינאריות Official Micro-Epsilon induSENSOR EDS data: independent linearity for the retained range; resolution is captured separately. Official Micro-Epsilon induSENSOR EDS data: independent linearity for the retained range; resolution is captured separately. Official Micro-Epsilon induSENSOR EDS data: independent linearity for the retained range; resolution is captured separately. Official Micro-Epsilon induSENSOR EDS data: independent linearity for the retained range; resolution is captured separately. Official Micro-Epsilon induSENSOR EDS data: independent linearity for the retained range; resolution is captured separately. Official Micro-Epsilon induSENSOR EDS data: independent linearity for the retained range; resolution is captured separately. Official Micro-Epsilon induSENSOR EDS data: independent linearity for the retained range; resolution is captured separately. Official Micro-Epsilon induSENSOR EDS data: independent linearity for the retained range; resolution is captured separately. Official Micro-Epsilon induSENSOR EDS data: independent linearity for the retained range; resolution is captured separately. Official Micro-Epsilon induSENSOR EDS data: independent linearity for the retained range; resolution is captured separately. Official Micro-Epsilon induSENSOR EDS data: independent linearity for the retained range; resolution is captured separately. Official Micro-Epsilon induSENSOR EDS data: independent linearity for the retained range; resolution is captured separately. Official Micro-Epsilon induSENSOR EDS data: independent linearity for the retained range; resolution is captured separately. Official Micro-Epsilon induSENSOR EDS data: independent linearity for the retained range; resolution is captured separately. Official Micro-Epsilon induSENSOR EDS data: independent linearity for the retained range; resolution is captured separately. Official Micro-Epsilon induSENSOR EDS data: independent linearity for the retained range; resolution is captured separately.
רזולוציה 50 µm 50 µm 80 µm 80 µm 100 µm 100 µm 125 µm 125 µm 150 µm 150 µm 200 µm 200 µm 250 µm 315 µm 315 µm 38 µm
בסיס קצב הדגימה Integrated EDS electronics controller Integrated EDS electronics controller Integrated EDS electronics controller Integrated EDS electronics controller Integrated EDS electronics controller Integrated EDS electronics controller Integrated EDS electronics controller Integrated EDS electronics controller Integrated EDS electronics controller Integrated EDS electronics controller Integrated EDS electronics controller Integrated EDS electronics controller Integrated EDS electronics controller Integrated EDS electronics controller Integrated EDS electronics controller Integrated EDS electronics controller
דרגת אטימות IP ip65 ip67 ip65 ip67 ip65 ip67 ip65 ip67 ip65 ip67 ip65 ip67 ip67 ip65 ip67 ip67
תדר חיתוך אנלוגי עליון 150 Hz 150 Hz 150 Hz 150 Hz 150 Hz 150 Hz 150 Hz 150 Hz 150 Hz 150 Hz 150 Hz 150 Hz 150 Hz 150 Hz 150 Hz 150 Hz
מספר ערוצי מדידה 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
נתון טכני לפי גודל ובסיס במקור 0-100 mm model-level measuring interval 0-100 mm model-level measuring interval 0-160 mm model-level measuring interval 0-160 mm model-level measuring interval 0-200 mm model-level measuring interval 0-200 mm model-level measuring interval 0-250 mm model-level measuring interval 0-250 mm model-level measuring interval 0-300 mm model-level measuring interval 0-300 mm model-level measuring interval 0-400 mm model-level measuring interval 0-400 mm model-level measuring interval 0-500 mm model-level measuring interval 0-630 mm model-level measuring interval 0-630 mm model-level measuring interval 0-75 mm model-level measuring interval
מתח הזנה 18–30 V 18–30 V 18–30 V 18–30 V 18–30 V 18–30 V 18–30 V 18–30 V 18–30 V 18–30 V 18–30 V 18–30 V 18–30 V 18–30 V 18–30 V 18–30 V
צריכת זרם 40 mA 40 mA 40 mA 40 mA 40 mA 40 mA 40 mA 40 mA 40 mA 40 mA 40 mA 40 mA 40 mA 40 mA 40 mA 40 mA
דיוק 300 µm 300 µm 480 µm 480 µm 600 µm 600 µm 750 µm 750 µm 900 µm 900 µm 1200 µm 1200 µm 1500 µm 1890 µm 1890 µm 230 µm
מגע במגע במגע במגע במגע במגע במגע במגע במגע במגע במגע במגע במגע במגע במגע במגע במגע
קצב דגימת ADC 600 samples/s 600 samples/s 600 samples/s 600 samples/s 600 samples/s 600 samples/s 600 samples/s 600 samples/s 600 samples/s 600 samples/s 600 samples/s 600 samples/s 600 samples/s 500 samples/s 500 samples/s 600 samples/s
סטטוס פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל
גיליון נתונים PDF — EDS-100-F-SR-I (נפתח בלשונית חדשה) PDF — EDS-100-S-SA7-I (נפתח בלשונית חדשה) PDF — EDS-160-F-SR-I (נפתח בלשונית חדשה) PDF — EDS-160-S-SA7-I (נפתח בלשונית חדשה) PDF — EDS-200-F-SR-I (נפתח בלשונית חדשה) PDF — EDS-200-S-SA7-I (נפתח בלשונית חדשה) PDF — EDS-250-F-SR-I (נפתח בלשונית חדשה) PDF — EDS-250-S-SA7-I (נפתח בלשונית חדשה) PDF — EDS-300-F-SR-I (נפתח בלשונית חדשה) PDF — EDS-300-S-SA7-I (נפתח בלשונית חדשה) PDF — EDS-400-F-SR-I (נפתח בלשונית חדשה) PDF — EDS-400-S-SA7-I (נפתח בלשונית חדשה) PDF — EDS-500-S-SA7-I (נפתח בלשונית חדשה) PDF — EDS-630-F-SR-I (נפתח בלשונית חדשה) PDF — EDS-630-S-SA7-I (נפתח בלשונית חדשה) PDF — EDS-75-S-SA7-I (נפתח בלשונית חדשה)

התעשיות שאנו משרתים

שאלות נפוצות

תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

‏לא. הבקר ועיבוד האות משולבים באוגן החיישן. יש להתאים הזנה, כבל יציאה וצינור מטרה לדגם ‎EDS‎ הנבחר.

‏צינור אלומיניום הנע סביב מוט החיישן ללא מגע. העיקרון אינו דורש מגנט קבוע בתוך הצילינדר.

‏לא. הטבלה מציינת ‎IP67‎ לגרסת ‎S‎ ו־‎IP65‎ לגרסת ‎F,‎ ובגרסאות מחבר הדירוג מותנה במחבר נגדי מתאים ומחובר.

‏היציאה הרגילה היא ‎4–20 mA.‎ ל־‎S‎ מצוינת אפשרות ‎1–5 V‎ באמצעות כבל ‎C703-5/U‎; אין להחיל אפשרות זו אוטומטית על ‎F.‎

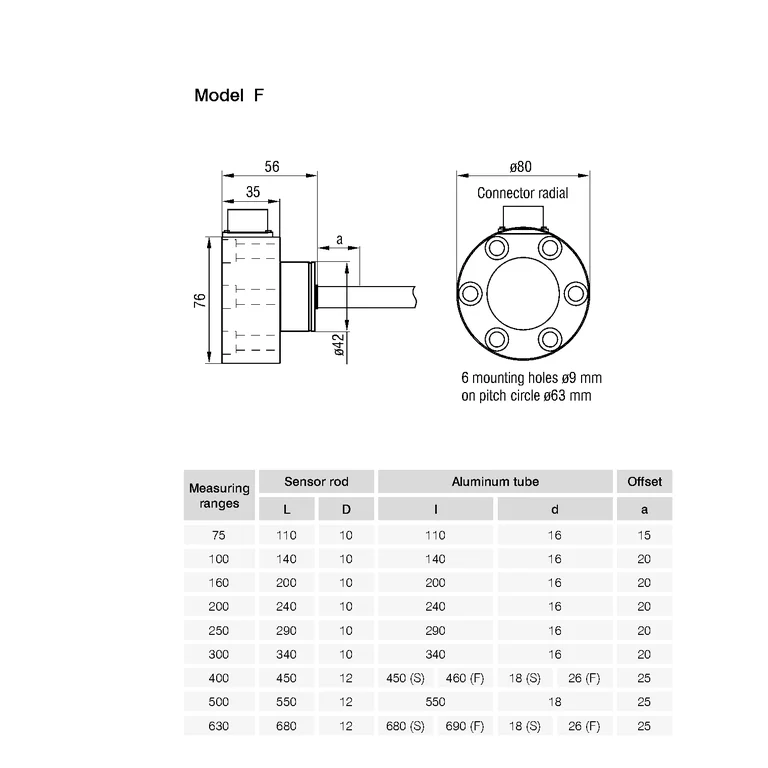

‏לא. הטבלה מפרידה בין טווח מדידה, אורך המוט, אורך הצינור ואופסט. בוחרים את כל המידות הנדרשות לשילוב בצילינדר.
