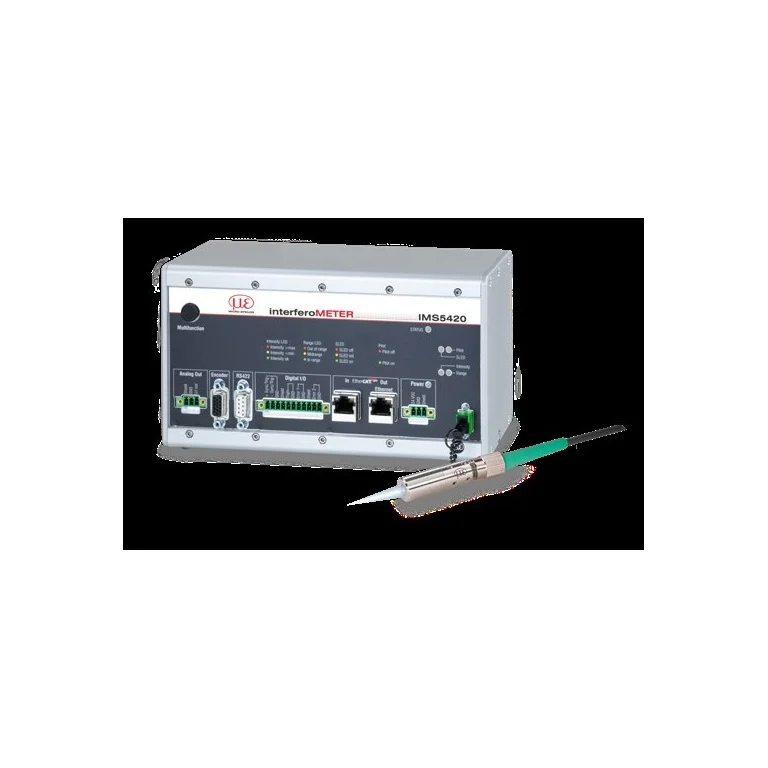

interferoMETER 5420-TH אינטרפרומטר
interferoMETER 5420-TH — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום אינטרפרומטר.
הורדת גיליון נתונים (נפתח בלשונית חדשה) הסדרה באתר Micro-Epsilon (נפתח בלשונית חדשה)
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | IMS5420-TH eli-m-1717be0736a20120070ab740 | IMS5420IP67-TH eli-m-266e4234f52df4e5190eed74 | IMS5420IP67MP-TH eli-m-da53372092fd6995a4f93516 | IMS5420MP-TH eli-m-69fb714700dcddabcbee9b3b |
|---|---|---|---|---|
| טווח עובי | 50–1050 µm | 50–1050 µm | 50–1050 µm | 50–1050 µm |
| מרחק עבודה | 21–22 mm | 21–22 mm | 21–22 mm | 21–22 mm |
| פרטי ממשק ואות לפי המקור | RS422 / RS485 | Analog 0-10V | Digital I/O | RS422 / RS485 |
| דרגת אטימות IP | ip40 | ip40 | ip40 | ip40 |
| בסיס קצב הדגימה | IMS5420-TH controller | IMS5420IP67-TH controller | IMS5420IP67MP-TH controller | IMS5420MP-TH controller |
| ממשקים מובנים | rs422 | rs422 | ethercat | profinet |
| תחום קצבי מדידה מתכוונן | 100–6000 Hz | לא צוין | לא צוין | לא צוין |
| רזולוציה | 0.001 µm | לא צוין | לא צוין | לא צוין |
| קצב מדידה | 6000 Hz | לא צוין | לא צוין | לא צוין |
| נתון טכני לפי גודל ובסיס במקור | 50-1050 µm documented material-thickness interval | 50-1050 µm documented material-thickness interval | 50-1050 µm documented material-thickness interval | 50-1050 µm documented material-thickness interval |
| לינאריות | 0.1 µm | 0.1 µm | לא צוין | לא צוין |
| מגע | ללא מגע | ללא מגע | ללא מגע | ללא מגע |
| דיוק | 0.1 µm | 0.1 µm | 0.1 µm | 0.1 µm |
| קצב דגימת ADC | 6000 samples/s | 6000 samples/s | 6000 samples/s | 6000 samples/s |
| סטטוס | פעיל | פעיל | פעיל | פעיל |
| גיליון נתונים | PDF — IMS5420-TH (נפתח בלשונית חדשה) | PDF — IMS5420IP67-TH (נפתח בלשונית חדשה) | PDF — IMS5420IP67MP-TH (נפתח בלשונית חדשה) | PDF — IMS5420MP-TH (נפתח בלשונית חדשה) |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
המערכת מיועדת למדידת עובי פרוסות סיליקון וחומרים מתאימים השקופים סביב 1100 ננומטר, לרבות יישומי מוליכים למחצה. התאמת החומר נבדקת לפי התצורה.
זהו הטווח המתועד בתנאי מקדם שבירה 3.82, אך הערת היצרן מבהירה שהעובי המדיד תלוי בסימום. יש לבדוק את הפרוסה והתנאים.
לא. המארז, חיבורי הסיב והחשמל והממשקים שונים. למשל בטבלת IP67 לא מופיעים היציאה האנלוגית וכניסות הסנכרון של הגרסה הרגילה.
לא. בגרסה הרגילה PROFINET ו־EtherNet/IP דורשים מודול; בגרסת IP67 גם EtherCAT מצוין כחיבור אופציונלי באמצעות מודול.
ל־IMP TH24 מרחק עבודה 24±3 מ״מ, בעוד טווח העובי בסיליקון הוא 0.05–1.05 מ״מ בתנאים המוגדרים. אלה שני ממדים שונים בבחירה.
