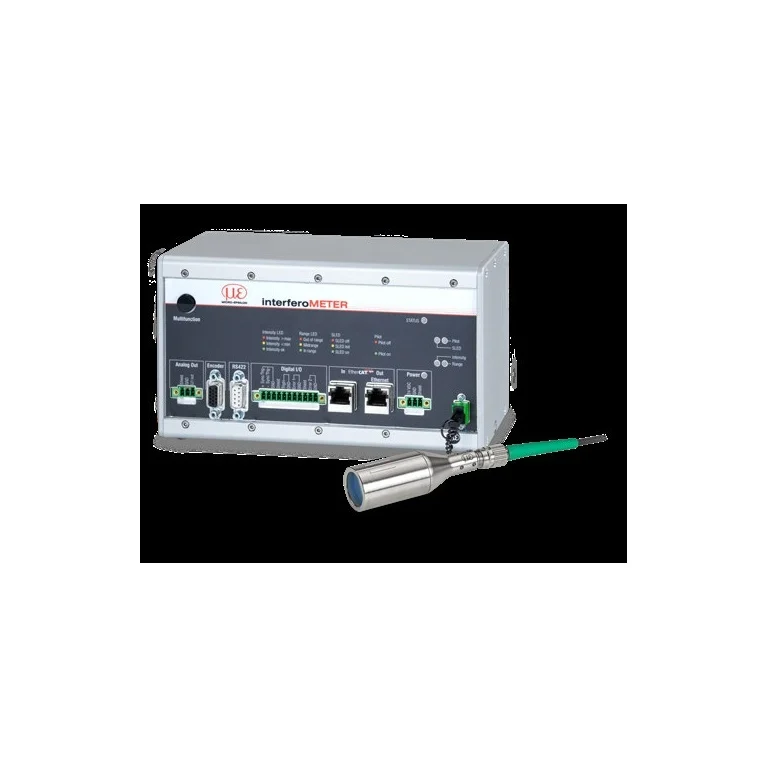

interferoMETER 5600-DS אינטרפרומטר
interferoMETER 5600-DS — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום אינטרפרומטר.
הורדת גיליון נתונים (נפתח בלשונית חדשה) הסדרה באתר Micro-Epsilon (נפתח בלשונית חדשה)
מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| מרחק עבודה | 0.5–21.1 mm |
|---|
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | IMS5600-DS0.5/90/VAC eli-m-ddede17f797f77edfb4f775e | IMS5600-DS1/VAC eli-m-1fec80b0807733b8bdc64399 | IMS5600-DS10/90/VAC eli-m-e735e745d1cd12bc00cdd072 | IMS5600-DS19 eli-m-69a231929f0317fae0258800 | IMS5600-DS19/VAC eli-m-b656f932344605cce3af705a | IMS5600MP-DS19 eli-m-286b4458b1d603a890c4c310 | IMS5600MP-DS19/VAC eli-m-f459ab5fc4fae2b03cf74d1e |
|---|---|---|---|---|---|---|---|
| פרטי ממשק ואות לפי המקור | Digital I/O | Digital I/O | RS422 / RS485 | 4-20mA | Digital I/O | 4-20mA | Analog 0-10V |
| נתון טכני לפי גודל ובסיס במקור | 0-1.5 mm model-level measuring interval | 0-1 mm model-level measuring interval | 0-1.5 mm model-level measuring interval | 0-2.1 mm model-level measuring interval | 0-2.1 mm model-level measuring interval | 0-2.1 mm model-level measuring interval | 0-2.1 mm model-level measuring interval |
| דיוק | 0.01 µm | 0.01 µm | 0.01 µm | 0.01 µm | 0.01 µm | 0.01 µm | 0.01 µm |
| טמפרטורת עבודה | 5–70 °C | 5–70 °C | 5–70 °C | 5–70 °C | 5–70 °C | 5–70 °C | 5–70 °C |
| דרגת אטימות IP | ip40 | ip40 | ip40 | ip40 | ip40 | ip40 | ip40 |
| ממשקים מובנים | ethernet | ethernet | ethercat | ethernet | ethercat | ethercat | ethercat |
| בסיס קצב הדגימה | IMS5600-DS controller | IMS5600-DS controller | IMS5600-DS controller | IMS5600-DS controller | IMS5600-DS controller | IMS5600MP-DS controller | IMS5600MP-DS controller |
| בסיס הגדרת לינאריות | Official interferoMETER 5600-DS linearity +/-10 nm; 30 pm resolution is stored separately and is not substituted for linearity. | Official interferoMETER 5600-DS linearity +/-10 nm; 30 pm resolution is stored separately and is not substituted for linearity. | Official interferoMETER 5600-DS linearity +/-10 nm; 30 pm resolution is stored separately and is not substituted for linearity. | Official interferoMETER 5600-DS linearity +/-10 nm; 30 pm resolution is stored separately and is not substituted for linearity. | Official interferoMETER 5600-DS linearity +/-10 nm; 30 pm resolution is stored separately and is not substituted for linearity. | Official interferoMETER 5600-DS linearity +/-10 nm; 30 pm resolution is stored separately and is not substituted for linearity. | Official interferoMETER 5600-DS linearity +/-10 nm; 30 pm resolution is stored separately and is not substituted for linearity. |
| רזולוציה | 3e-05 µm | 3e-05 µm | 3e-05 µm | 3e-05 µm | 3e-05 µm | 3e-05 µm | 3e-05 µm |
| מרחק עבודה | 0.5–2 mm | 1–2 mm | 10–11.5 mm | 19–21.1 mm | 19–21.1 mm | 19–21.1 mm | 19–21.1 mm |
| מגע | ללא מגע | ללא מגע | ללא מגע | ללא מגע | ללא מגע | ללא מגע | ללא מגע |
| קצב דגימת ADC | 6000 samples/s | 6000 samples/s | 6000 samples/s | 6000 samples/s | 6000 samples/s | 6000 samples/s | 6000 samples/s |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
| גיליון נתונים | PDF — IMS5600-DS0.5/90/VAC (נפתח בלשונית חדשה) | PDF — IMS5600-DS1/VAC (נפתח בלשונית חדשה) | PDF — IMS5600-DS10/90/VAC (נפתח בלשונית חדשה) | PDF — IMS5600-DS19 (נפתח בלשונית חדשה) | PDF — IMS5600-DS19/VAC (נפתח בלשונית חדשה) | PDF — IMS5600MP-DS19 (נפתח בלשונית חדשה) | PDF — IMS5600MP-DS19/VAC (נפתח בלשונית חדשה) |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
כן. המערכת מיועדת למדידת מרחק מוחלטת, לרבות פרופילים עם מדרגות. אין צורך לפרש את הנתון רק כתזוזה יחסית מנקודת התחלה.
הערת היצרן מתייחסת ל־0.5 kHz, ממוצע נע של 64 ערכים, טמפרטורה יציבה ומדידה הפרשית בזכוכית באמצע הטווח. אין להציגה כרזולוציה בלתי מותנית ב־6 kHz.
לא. בטבלה מופיעים פחות מ־±10 ננומטר למרחק הראשון ופחות מ־±100 ננומטר לכל מרחק נוסף בגרסת MP.
הערת המפרט מגדירה חיבור PROFINET ו־EtherNet/IP כאפשרות באמצעות מודול ממשק. Ethernet, EtherCAT ו־RS422 מופיעים בנפרד.
נבחרים ראש, סיב ומעברי ואקום ייעודיים. התאמת רכיבים ל־UHV אינה אומרת שהבקר עצמו מיועד לוואקום; הבקר בטבלה מוגדר IP40.
