optoNCDT 2310 טריאנגולציה בלייזר

optoNCDT 2310 — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום טריאנגולציה בלייזר.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה

הורדת גיליון נתונים הסדרה באתר Micro-Epsilon

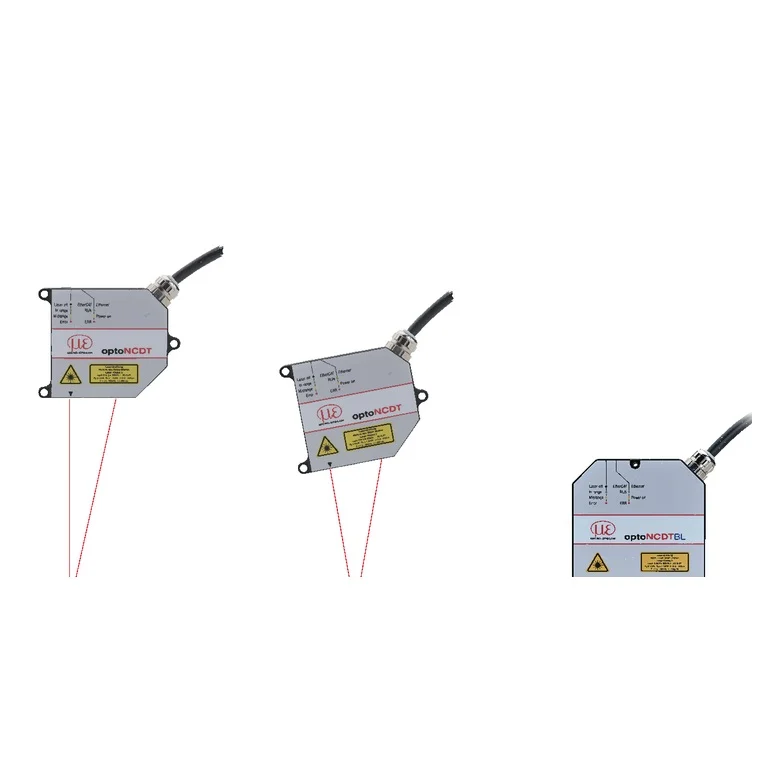

תמונת מוצר יצרן מייצגת מסדרת optoNCDT 2300/2310; מבנה הראש הספציפי עשוי להשתנות בין דגמי הטווח

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של optoNCDT 2310
טווח מדידה נטו	10–25 mm
לינאריות (% FSO)	0.03–0.1 %
רזולוציה	0.5–7.5 µm
חלון מדידה מהחיישן	90–600 mm
לינאריות	3–50 µm
דיוק (% FSO)	0.03–0.1 %
מרחק עבודה	90–600 mm
דיוק	3–50 µm
קוטר כתם אור	0.06–0.23 mm

בקשת הצעת מחיר למוצר הזה

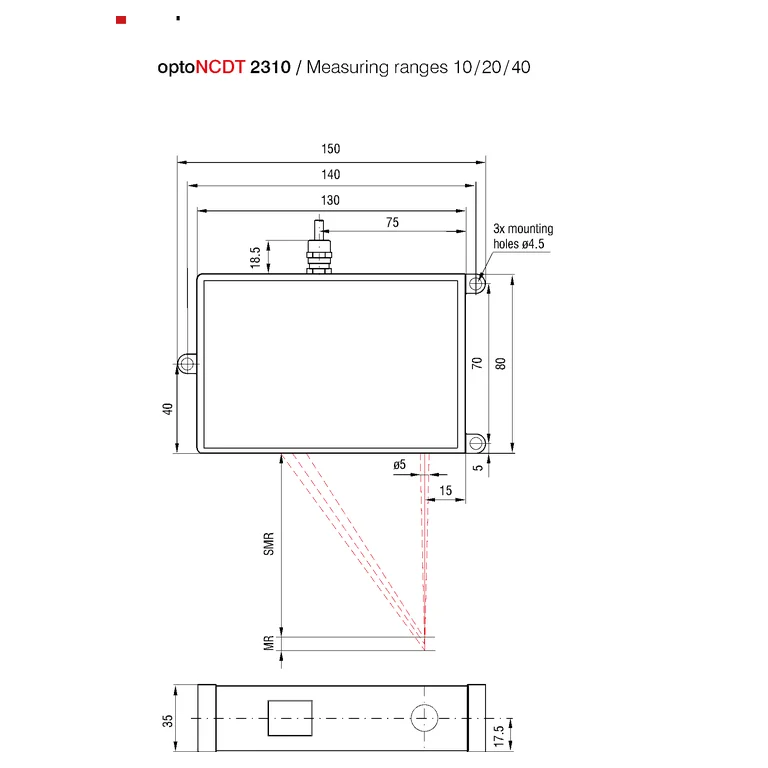

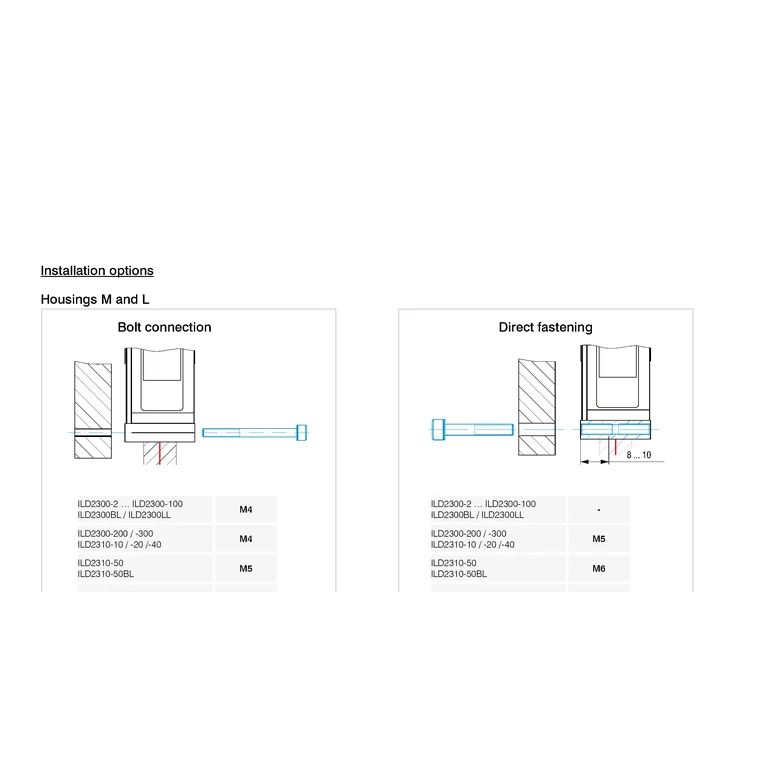

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של optoNCDT 2310 לפי פרמטר
פרמטר	ILD2310-10 eli-m-c10808f3052b80cc1fcf391a	ILD2310-20 eli-m-c21f2fd02e4a24dbf65b90b8	ILD2310-40 eli-m-c094afdcdf168b43e7b11d75	ILD2310-50 eli-m-fbeb2cdec12186c91add27e7
פרטי ממשק ואות לפי המקור	4-20mA	RS422 / RS485	RS422 / RS485	Analog 0-10V
בסיס הגדרת חזרתיות	Official repeatability 0.5 µm under datasheet reference conditions.	Official repeatability 0.5 µm under datasheet reference conditions.	Official repeatability 0.5 µm under datasheet reference conditions.	Official repeatability 0.5 µm under datasheet reference conditions.
רדיוס כיפוף מזערי לכבל	30 mm	30 mm	30 mm	30 mm
בסיס הגדרת לינאריות	Official maximum linearity deviation ±3 µm, equivalent to ±0.03% FSO.	Official maximum linearity deviation ±6 µm, equivalent to ±0.03% FSO.	Official maximum linearity deviation ±12 µm, equivalent to ±0.03% FSO.	Official maximum linearity deviation ±50 µm, equivalent to ±0.1% FSO.
רוחב כתם אור Y	0.5 mm	לא צוין	לא צוין	לא צוין
קצב מדידה	49140 Hz	49140 Hz	49140 Hz	49140 Hz
טווח מדידה נטו	10 mm	20 mm	20 mm	25 mm
לינאריות (% FSO)	0.03 %	0.03 %	0.03 %	0.1 %
משטח ייחוס למדידה	The specified data apply to white, diffuse reflecting surfaces (Micro-Epsilon reference ceramic for ILD sensors)	The specified data apply to white, diffuse reflecting surfaces (Micro-Epsilon reference ceramic for ILD sensors)	The specified data apply to white, diffuse reflecting surfaces (Micro-Epsilon reference ceramic for ILD sensors)	The specified data apply to white, diffuse reflecting surfaces (Micro-Epsilon reference ceramic for ILD sensors)
דרגת אטימות IP	ip65	ip65	ip65	ip65
ממשקים מובנים	ethernet	profinet	ethercat	profinet
נתון טכני לפי גודל ובסיס במקור	Measuring range 10 mm; start/midpoint/end 95/100/105 mm. At 49.14 kHz the usable interval is 5 mm (100-105 mm absolute distance).	Measuring range 20 mm; start/midpoint/end 90/100/110 mm. At 49.14 kHz the usable interval is 10 mm (100-110 mm absolute distance).	Measuring range 40 mm; start/midpoint/end 175/195/215 mm. At 49.14 kHz the usable interval is 20 mm (195-215 mm absolute distance).	Measuring range 50 mm; start/midpoint/end 550/575/600 mm. At 49.14 kHz the usable interval is 25 mm (575-600 mm absolute distance).
טמפרטורת עבודה	0–50 °C	0–50 °C	0–50 °C	0–50 °C
חזרתיות	0.5 µm	0.5 µm	0.5 µm	0.5 µm
בסיס קצב הדגימה	Up to 49.14 kHz; the maximum-rate optical interval is 5 mm rather than the full 10 mm range.	Up to 49.14 kHz; the maximum-rate optical interval is 10 mm rather than the full 20 mm range.	Up to 49.14 kHz; the maximum-rate optical interval is 20 mm rather than the full 40 mm range.	Up to 49.14 kHz; the maximum-rate optical interval is 25 mm rather than the full 50 mm range.
רזולוציה	0.5 µm	1 µm	2 µm	7.5 µm
חלון מדידה מהחיישן	100–105 mm	90–110 mm	175–215 mm	550–600 mm
מארז אלומיניום	Aluminum housing	Aluminum housing	Aluminum housing	Aluminum housing
לינאריות	3 µm	6 µm	12 µm	50 µm
דיוק (% FSO)	0.03 %	0.03 %	0.03 %	0.1 %
רוחב כתם אור X	0.4 mm	לא צוין	לא צוין	לא צוין
אורך כבל	0.25 m	0.25 m	0.25 m	0.25 m
מרחק עבודה	95–105 mm	90–110 mm	175–215 mm	550–600 mm
מחבר חיבור	14-pin ODU plug	14-pin ODU plug	14-pin ODU plug	14-pin ODU plug
מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע
דיוק	3 µm	6 µm	12 µm	50 µm
קצב דגימת ADC	49140 samples/s	49140 samples/s	49140 samples/s	49140 samples/s
קוטר כתם אור	לא צוין	0.06 mm	0.23 mm	לא צוין
מצב מיפוי תאימות מארז מגן	לא צוין	לא צוין	לא צוין	ILD2310-50 is absent from the listed 2310 rows
סטטוס	פעיל	פעיל	פעיל	פעיל
גיליון נתונים	PDF — ILD2310-10 (נפתח בלשונית חדשה)	PDF — ILD2310-20 (נפתח בלשונית חדשה)	PDF — ILD2310-40 (נפתח בלשונית חדשה)	PDF — ILD2310-50 (נפתח בלשונית חדשה)
