ILD1750-500BL

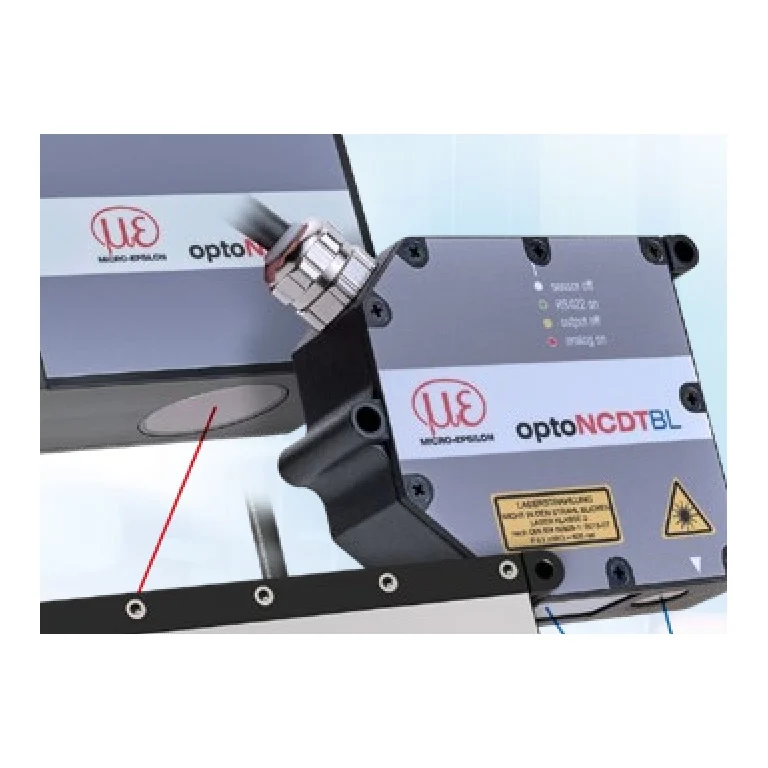

מסדרת optoNCDT Blue Laser
optoNCDT Blue Laser — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום טריאנגולציה בלייזר.
הורדת גיליון נתונים (נפתח בלשונית חדשה) הסדרה באתר Micro-Epsilon (נפתח בלשונית חדשה)
מפרט טכני
כל הנתונים ההנדסיים, מסודרים לסריקה מהירה
| טווח מדידה נטו | 500 mm |
|---|---|
| תחילת טווח המדידה | 200 mm |
| סוף טווח המדידה | 700 mm |
| לינאריות | 350 µm |
| חזרתיות | 20 µm |
| רזולוציה (% FSO) | 0.0015 % |
| קצב מדידה | 7500 Hz |
| קצב מדידה בדיד | 1250 Hz |
| ממשקים מובנים | usb |
| פרטי ממשק ואות לפי המקור | RS422 / RS485 |
| טמפרטורת אחסון | -20–70 °C |
| טמפרטורת עבודה | 0–50 °C |
| דרגת אטימות IP | ip65 |
| קוטר כתם אור | 1.5 mm |
| ממשקים מובנים | profinet |
| ממשקים מובנים | ethernet |
| ממשקים מובנים | ethercat |
| קצב מדידה | 4000 Hz |
| קצב מדידה בדיד | 625 Hz |
| פרטי ממשק ואות לפי המקור | Analog 0-10V |
| קצב מדידה בדיד | 300 Hz |
| קצב מדידה בדיד | 7500 Hz |
| קצב מדידה בדיד | 5000 Hz |
| קצב מדידה בדיד | 2500 Hz |
| מגע | ללא מגע |
אביזרים תואמים
בקרים
- IF2001/USB eli-m-35721df1c25134aa74715544 חובה
- IF2008/ETH eli-m-b1ae07a985efec8c0d992a17 חובה
כבלים
- PC1700-x eli-m-dec4819684cccbff3bcac4a0 נדרשים פיגטייל או שקע תואמים בראש ויחידת מוצא או עיבוד מתאימה; אלה אורכי ההארכה ולא אורכי הזנב המשולב. כבלי IE מחייבים חיישן ILD1900-IE; כבלי ההארכה הרגילים של PC1900 אינם חלופיים לכבל IE. מסלול RJ45 עם PoE אינו נתמך ב־PROFINET.
- PCR1700-x eli-m-5e8ff953c777238d096aa600 נדרשים פיגטייל או שקע תואמים בראש ויחידת מוצא או עיבוד מתאימה; אלה אורכי ההארכה ולא אורכי הזנב המשולב. כבלי IE מחייבים חיישן ILD1900-IE; כבלי ההארכה הרגילים של PC1900 אינם חלופיים לכבל IE. מסלול RJ45 עם PoE אינו נתמך ב־PROFINET.
- PC1750-x/C-Box eli-m-51564da2c2df734d7a277b01 נדרשים פיגטייל או שקע תואמים בראש ויחידת מוצא או עיבוד מתאימה; אלה אורכי ההארכה ולא אורכי הזנב המשולב. כבלי IE מחייבים חיישן ILD1900-IE; כבלי ההארכה הרגילים של PC1900 אינם חלופיים לכבל IE. מסלול RJ45 עם PoE אינו נתמך ב־PROFINET.
אביזרים
- SGH size M eli-m-6d7682eb71ffea3b7ea42245 אופציונלי רק לדגם ILD1750-500BL המופיע בטבלת היצרן. תנאי המארז נשארים נפרדים מדירוג החיישן; אין להסיק תנאי סביבה או דיוק של המערכת כולה.
- SGHF size M eli-m-de67d3b1a80059a9db255727 אופציונלי רק לדגם ILD1750-500BL המופיע בטבלת היצרן. תנאי המארז נשארים נפרדים מדירוג החיישן; אין להסיק תנאי סביבה או דיוק של המערכת כולה.
- SGHF-HT eli-m-eea3d522d2ea293e8452a9d0 אופציונלי רק לדגם ILD1750-500BL המופיע בטבלת היצרן. תנאי המארז נשארים נפרדים מדירוג החיישן; אין להסיק תנאי סביבה או דיוק של המערכת כולה.
מוצרים משלימים
- IF1032/ETH eli-m-9f23885a1bd1bd049fa826c5 אופציונלי יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.; זהו מסלול המרה מותנה, לא תאימות מלאה מאומתת. יש לקבל אישור לשרשרת המדידה לפני הזמנה.; תדר מוצא מרבי של מסלול זה: 4000 הרץ.
