optoNCDT Blue Laser טריאנגולציה בלייזר

optoNCDT Blue Laser — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום טריאנגולציה בלייזר.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה
הורדת גיליון נתונים (נפתח בלשונית חדשה) הסדרה באתר Micro-Epsilon (נפתח בלשונית חדשה)

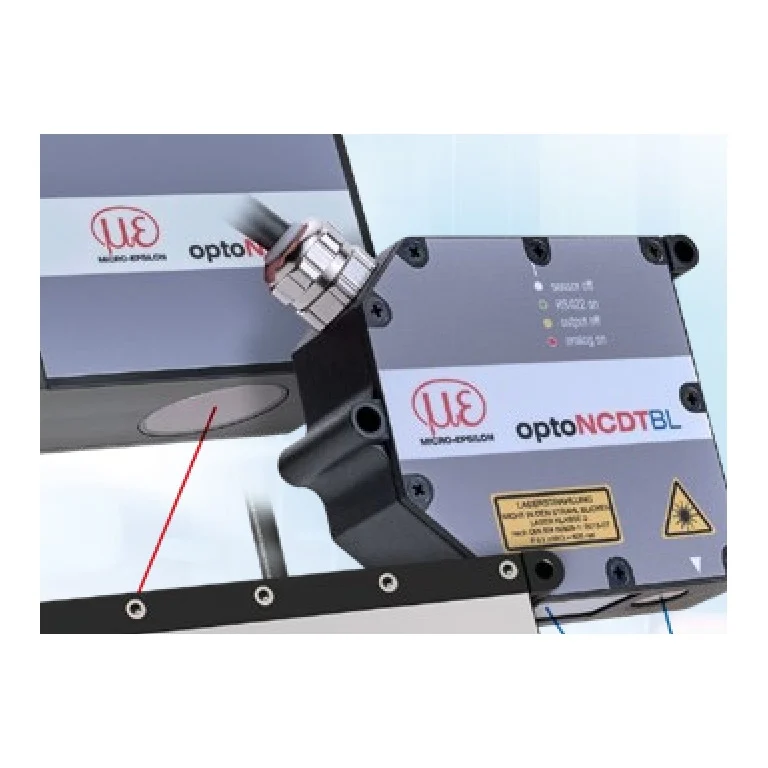

תצלום יצרן רשמי של חיישן Blue Laser מסדרת optoNCDT 1750BL

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של optoNCDT Blue Laser
קצב מדידה בדיד 625–49140 Hz
חזרתיות 0.8–45 µm
תחילת טווח המדידה 40–200 mm
טווח מדידה נטו 2–750 mm
קצב מדידה 7500–49140 Hz
לינאריות 0.6–670 µm
קוטר כתם אור 0.045–1.5 mm
סוף טווח המדידה 60–950 mm
קצב דגימת ADC 7500–49140 samples/s
חלון מדידה מהחיישן 24–600 mm
רזולוציה 0.03–7.5 µm
רוחב כתם אור Y 0.045–0.4 mm
רוחב כתם אור X 0.02–0.032 mm
בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של optoNCDT Blue Laser לפי פרמטר
פרמטר ILD1750-200BL eli-m-0658ab4966dcdf05ede32824 ILD1750-20BL eli-m-a77f5d7b56ef6774f1c1fac3 ILD1750-500BL eli-m-2ce8e901318e493539200986 ILD1750-750BL eli-m-dac44af361d0e5a560fc8f30 ILD2300-10BL eli-m-49c3110bab17ade6782765fa ILD2300-2BL eli-m-6e284d0ddee7dac1917dd314 ILD2300-5BL eli-m-7eddd90421f212878857682e ILD2310-50BL eli-m-985f5f642ae6eaa522c4c0cb
קצב מדידה בדיד 5000 Hz 625 Hz 1250 Hz 2500 Hz 20000 Hz 5000 Hz 2500 Hz 49140 Hz
חזרתיות 15 µm 0.8 µm 20 µm 45 µm לא צוין לא צוין לא צוין לא צוין
דרגת אטימות IP ip65 ip65 ip65 ip65 ip65 ip65 ip65 ip65
תחילת טווח המדידה 100 mm 40 mm 200 mm 200 mm לא צוין לא צוין לא צוין לא צוין
טווח מדידה נטו 200 mm 20 mm 500 mm 750 mm 5 mm 2 mm 2 mm 25 mm
קצב מדידה 7500 Hz 7500 Hz 7500 Hz 7500 Hz 20000 Hz 49140 Hz 49140 Hz 49140 Hz
טמפרטורת עבודה 0–50 °C 0–50 °C 0–50 °C 0–50 °C 0–50 °C 0–50 °C 0–50 °C 0–50 °C
פרטי ממשק ואות לפי המקור Analog 0-10V Analog 0-10V RS422 / RS485 RS422 / RS485 Analog 0-10V RS422 / RS485 Analog 0-10V Analog 0-10V
לינאריות 160 µm 12 µm 350 µm 670 µm 2 µm 0.6 µm 1.5 µm 40 µm
קוטר כתם אור 1.3 mm 0.045 mm 1.5 mm 1.5 mm לא צוין לא צוין לא צוין לא צוין
סוף טווח המדידה 300 mm 60 mm 700 mm 950 mm לא צוין לא צוין לא צוין לא צוין
ממשקים מובנים ethernet ethercat usb ethernet usb usb ethercat ethercat
רזולוציה (% FSO) 0.0015 % 0.0015 % 0.0015 % 0.0015 % 0.0015 % 0.0015 % 0.0015 % 0.0015 %
טמפרטורת אחסון -20–70 °C -20–70 °C -20–70 °C -20–70 °C -20–70 °C -20–70 °C -20–70 °C -20–70 °C
מגע ללא מגע ללא מגע ללא מגע ללא מגע ללא מגע ללא מגע ללא מגע ללא מגע
קצב דגימת ADC 7500 samples/s 7500 samples/s 7500 samples/s 7500 samples/s 49140 samples/s 49140 samples/s 49140 samples/s 49140 samples/s
חלון מדידה מהחיישן לא צוין לא צוין לא צוין לא צוין 30–40 mm 24–26 mm 24–26 mm 550–600 mm
רזולוציה לא צוין לא צוין לא צוין לא צוין 0.15 µm 0.03 µm 0.08 µm 7.5 µm
רוחב כתם אור Y לא צוין לא צוין לא צוין לא צוין 0.045 mm 0.1 mm 0.4 mm לא צוין
רוחב כתם אור X לא צוין לא צוין לא צוין לא צוין 0.032 mm 0.02 mm 0.02 mm לא צוין
סטטוס פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל
גיליון נתונים PDF — ILD1750-200BL (נפתח בלשונית חדשה) PDF — ILD1750-20BL (נפתח בלשונית חדשה) PDF — ILD1750-500BL (נפתח בלשונית חדשה) PDF — ILD1750-750BL (נפתח בלשונית חדשה) PDF — ILD2300-10BL (נפתח בלשונית חדשה) PDF — ILD2300-2BL (נפתח בלשונית חדשה) PDF — ILD2300-5BL (נפתח בלשונית חדשה) PDF — ILD2310-50BL (נפתח בלשונית חדשה)

התעשיות שאנו משרתים

שאלות נפוצות

תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

‏בטכנולוגיית ‎Micro-Epsilon‎ הלייזר הכחול מפחית חדירה לתוך פני המטרה ומאפשר דימות חד יותר על הגלאי. הדבר מסייע במדידות על חומרים מאתגרים, בהתאם לסדרה וליישום.

‏לא. זהו מאפיין טכנולוגי של כמה משפחות ‎optoNCDT.‎ את הטווח, התדר והלינאריות יש לבחור לפי הדגם המסוים, ולא לפי צבע הלייזר בלבד.

‏לא. לדוגמה, משפחות ‎1750BL‎ ו־‎2300BL‎ שייכות לפלטפורמות שונות. הקצב והחלון הזמין נלקחים מטבלת הדגם והבקר המשולב שלו.

‏לא. גודל הכתם משתנה לפי הדגם ומיקום המטרה. יש להתאים אותו לפרט הנמדד ולשמור על שתי המידות כשהיצרן מגדיר כתם שאינו עגול.

‏הטבלה נותנת ערכי טווח בסוגריים לקצב זה. יש דגמים שבהם החלון מצטמצם, ולכן נדרש לבדוק יחד את הטווח ואת הקצב.
