ILD2310-50BL
מסדרת optoNCDT Blue Laser

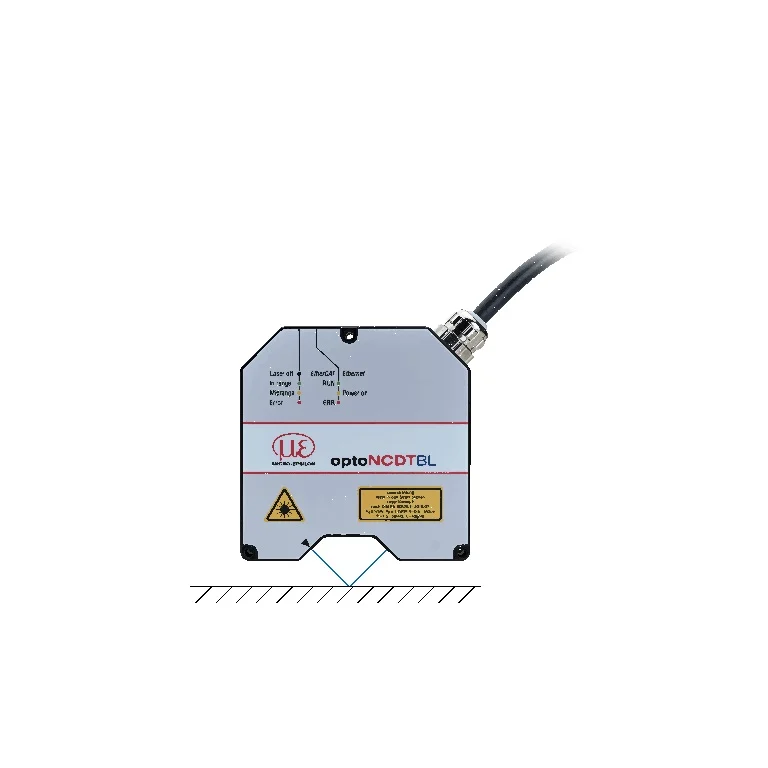

optoNCDT Blue Laser — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום טריאנגולציה בלייזר.
הורדת גיליון נתונים (נפתח בלשונית חדשה) הסדרה באתר Micro-Epsilon (נפתח בלשונית חדשה)
מפרט טכני
כל הנתונים ההנדסיים, מסודרים לסריקה מהירה
| טווח מדידה נטו | 25 mm |
|---|---|
| חלון מדידה מהחיישן | 550–600 mm |
| לינאריות | 40 µm |
| רזולוציה | 7.5 µm |
| רזולוציה (% FSO) | 0.0015 % |
| קצב מדידה | 49140 Hz |
| קצב מדידה בדיד | 49140 Hz |
| ממשקים מובנים | ethercat |
| פרטי ממשק ואות לפי המקור | Analog 0-10V |
| טמפרטורת אחסון | -20–70 °C |
| טמפרטורת עבודה | 0–50 °C |
| דרגת אטימות IP | ip65 |
| קצב מדידה | 20000 Hz |
| קצב מדידה בדיד | 20000 Hz |
| חלון מדידה מהחיישן | 575–600 mm |
| ממשקים מובנים | ethernet |
| קצב מדידה בדיד | 10000 Hz |
| טווח מדידה נטו | 50 mm |
| ממשקים מובנים | profinet |
| פרטי ממשק ואות לפי המקור | RS422 / RS485 |
| קצב מדידה בדיד | 5000 Hz |
| ממשקים מובנים | usb |
| קצב מדידה בדיד | 1500 Hz |
| קצב מדידה בדיד | 2500 Hz |
| קצב מדידה בדיד | 30000 Hz |
| מגע | ללא מגע |
אביזרים תואמים
בקרים
- IF2001/USB eli-m-35721df1c25134aa74715544 חובה
- IF2008/ETH eli-m-b1ae07a985efec8c0d992a17 חובה
כבלים
- PC2300-x/OE eli-m-3a544026bdaacb6f7eb86217 נדרשים פיגטייל או שקע תואמים בראש ויחידת מוצא או עיבוד מתאימה; אלה אורכי ההארכה ולא אורכי הזנב המשולב. כבלי IE מחייבים חיישן ILD1900-IE; כבלי ההארכה הרגילים של PC1900 אינם חלופיים לכבל IE. מסלול RJ45 עם PoE אינו נתמך ב־PROFINET.
- PC2300-x/IF2008 eli-m-5c99e735c8adc19d237d9017 נדרשים פיגטייל או שקע תואמים בראש ויחידת מוצא או עיבוד מתאימה; אלה אורכי ההארכה ולא אורכי הזנב המשולב. כבלי IE מחייבים חיישן ILD1900-IE; כבלי ההארכה הרגילים של PC1900 אינם חלופיים לכבל IE. מסלול RJ45 עם PoE אינו נתמך ב־PROFINET.
- PC2300-x/C-Box/RJ45 eli-m-81a71c98131a89c16f0ef587 נדרשים פיגטייל או שקע תואמים בראש ויחידת מוצא או עיבוד מתאימה; אלה אורכי ההארכה ולא אורכי הזנב המשולב. כבלי IE מחייבים חיישן ILD1900-IE; כבלי ההארכה הרגילים של PC1900 אינם חלופיים לכבל IE. מסלול RJ45 עם PoE אינו נתמך ב־PROFINET.
- PC2300-x/SUB-D eli-m-7260d957466b11357e4b2df6 נדרשים פיגטייל או שקע תואמים בראש ויחידת מוצא או עיבוד מתאימה; אלה אורכי ההארכה ולא אורכי הזנב המשולב. כבלי IE מחייבים חיישן ILD1900-IE; כבלי ההארכה הרגילים של PC1900 אינם חלופיים לכבל IE. מסלול RJ45 עם PoE אינו נתמך ב־PROFINET.
אביזרים
- SGHF-HT eli-m-eea3d522d2ea293e8452a9d0 אופציונלי רק לדגם ILD2310-50BL המופיע בטבלת היצרן. תנאי המארז נשארים נפרדים מדירוג החיישן; אין להסיק תנאי סביבה או דיוק של המערכת כולה.
מוצרים משלימים
- IF1032/ETH eli-m-9f23885a1bd1bd049fa826c5 אופציונלי יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.; זהו מסלול המרה מותנה, לא תאימות מלאה מאומתת. יש לקבל אישור לשרשרת המדידה לפני הזמנה.; תדר מוצא מרבי של מסלול זה: 4000 הרץ.
